GMTEM全域动源瞬变电磁堤坝渗漏检测系统

18979937381 20250725

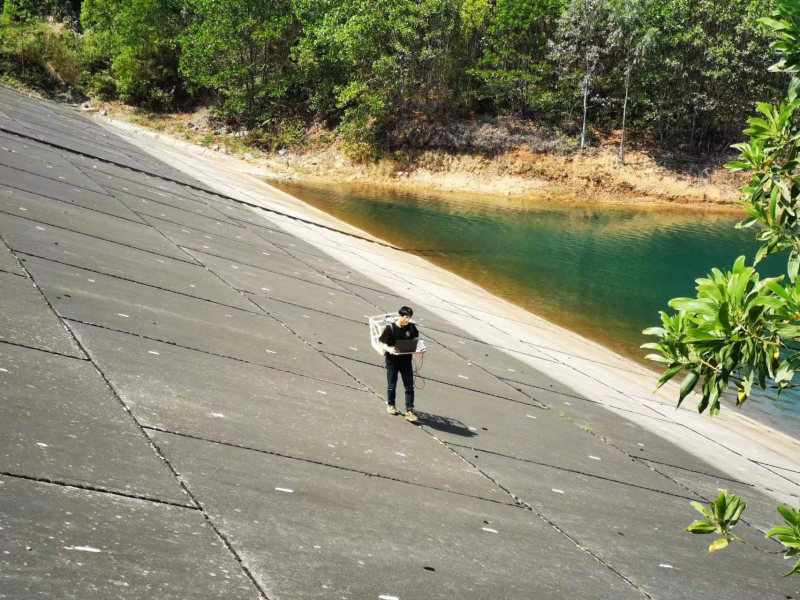

该设备在水利设施日常运行期间，通过定期或实时监测，利用该系统监测渗漏情况的动态变化，评估防渗措施的有效性，及时察觉新出现的渗漏问题，保障水利设施长期稳定、安全运行。该设备还采用动态移动发射源，摆脱传统固定位置探测的局限性，可在堤坝表面灵活移动，实现对堤坝全域的连续扫描，全面覆盖检测区域，有效消除探测盲区，确保不放过任何一处潜在渗漏隐患。运用先进的电磁感应技术和高灵敏度的接收传感器，能够精准捕捉到因渗漏导致的地下介质电磁特性微弱变化，对渗漏通道的定位精度可达米级，清晰分辨渗漏位置、规模和走向，为后续处理提供准确数据。

GMTEM全域动源瞬变电磁堤坝渗漏检测系统的原理

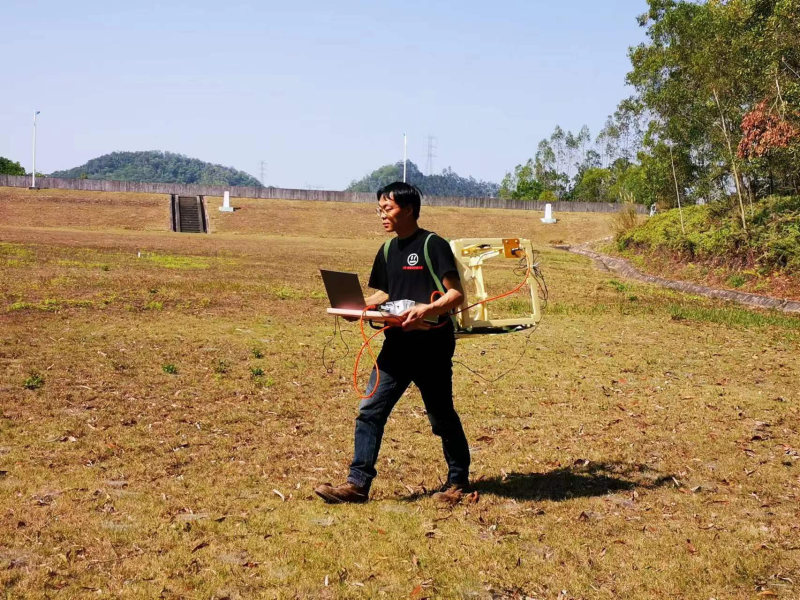

GMTEM系统在水域采用无人船探测出水入口，坝体采用无人机或人工检测三分量磁场。该系统实现了全域动源自动化数据采集，数据实时回传，资料实时处理，全系统状态实时监测，信号剖面实时可视化等功能，大大提高了测量系统的智能化程度。满足大坝检测中的水域、空域、陆域、坝体等复杂场景的全域检测需求，可快速高效的完成日常巡检和应急抢险。

传感专家

工作原理

1. 电磁感应与信号激发

系统通过动态移动的发射线圈向地下发射大功率脉冲电磁场（一次场），电流幅值可达数百安培，形成强磁矩（10⁶-10⁷Am²）的瞬变磁场。脉冲下降沿时间≤1.2ms，确保对浅层目标的高分辨率探测。

2. 二次场响应与数据采集

地下导电介质（如含水渗漏通道）在一次场激励下产生涡旋电流，其衰减过程形成二次感应电磁场。接收线圈实时捕捉该信号，通过 24 位 Δ-Σ 模数转换器，可检测低至 0.1nV/√Hz 的微弱信号。

3. 全域动态反演与成像

通过多通道同步采集技术，结合时间域与频率域数据融合算法，构建地下三维电阻率模型。渗漏通道因含水量高呈现低阻特征，与周围介质形成明显电性差异，从而实现渗漏点的精准定位。

传感专家

性能指标

•输出最大功率：8kW

•最高发射电压：1000V

•发射频率范围：0.1-125Hz

•采样率：250kHz

•采集： Wifi无线控制与采集

•高精度定位：RTK差分定位，精度2cm

•供电：锂电池供电， 12V

应用场景

1.堤坝渗漏隐患排查

•坝体渗漏检测：通过高密度网格化扫描，识别坝体内的集中渗漏通道或分散渗透区。例如在某水库应用中，定位埋深 30 米的管涌通道，精度达 ±5 米。

•坝基与绕坝渗漏诊断：结合钻孔数据，构建坝基三维电阻率模型，圈定断层破碎带或岩溶发育区。某水电站案例中，提前发现坝肩绕渗隐患，避免经济损失超千万元。

2.水库运行安全监测

•动态渗漏监测：通过多时相数据对比，分析渗漏通道的发展趋势。某尾矿库监测项目中，利用电阻率变化率（0.1%/ 天）实时预警渗流风险。

•防渗帷幕效果评估：检测防渗墙的完整性，识别墙体缺陷或接触不良区域。某水库防渗加固后，系统验证帷幕有效深度达设计值的 98%。

查看全文
