TSTEM张量源地空瞬变电磁系统

18979937381 20250725

TSTEM 张量源地空瞬变电磁系统在金属矿方面，可穿透厚层围岩，精准定位深部隐伏铜、铅、锌等多金属矿体，为钻探明确靶区，提高找矿成功率；针对煤矿，能探测煤层厚度变化、断层及瓦斯富集区，保障煤矿安全生产。从多方向发射与接收电磁信号，全面获取地下介质电磁特性，相较于传统单分量或三分量系统，能更精准识别复杂地质体的空间方位、形态和规模，降低多解性，提升探测结果的可靠性。常规地质条件下为 300 - 800 米，在地质条件简单、地层电阻率差异明显区域，优化参数后可达 1000 米左右，满足多数深部勘探需求。

TSTEM张量源地空瞬变电磁系统的原理

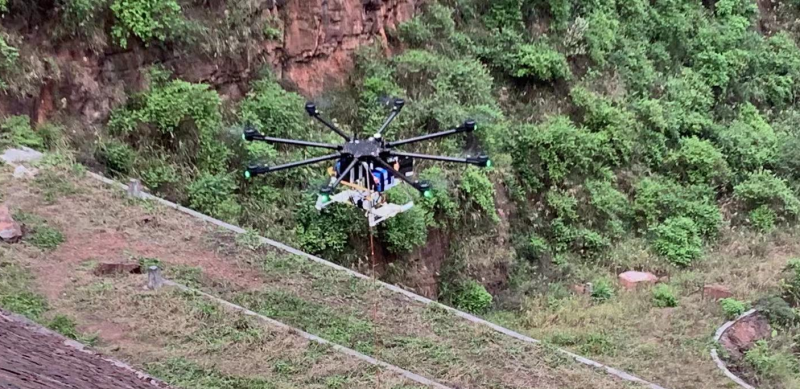

TSTEM张量源地空瞬变电磁系统采用张量源激发，兼容磁性源和电性源模式，GPS精确同步，RTK差分定位，可兼顾深浅适应精细化探测需求和各向异性探测，极大拓展了瞬变电磁应用范围。张量源采用无人机集群飞行接收，为大范围快速地空探测提供保障。磁性源模式以多匝小线圈为激励场源，无人机集群接收，可实现浅表精细化快速探测。电性源采用多发射电极张量场源模式，实现大范围接收，快速高效。电性源与磁性源兼容可根据探测需求自由选择施工方案，电性源主要针对深部地质结构探测（深度600m以内），磁性源主要针对浅表精细化快速探测（深度100m以内），不同功能的结合使本系统具有深浅兼顾的特点。

工作原理

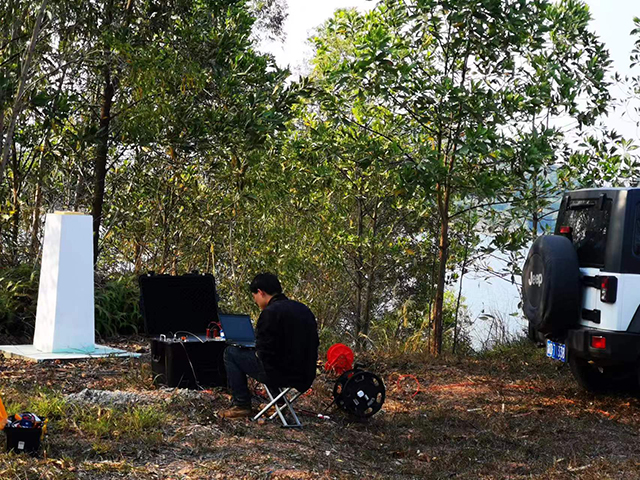

TSTEM 张量源地空瞬变电磁系统以电磁感应定律为基石。地面的发射装置会向地下发射强大的脉冲电磁场，即一次场。当一次场在地下传播时，遇到不同电阻率的地质体，便会在其内部产生感应涡旋电流。随着一次场的关断，这些涡旋电流因欧姆损耗逐渐衰减，同时向外辐射二次电磁场。安置于空中平台（如无人机、直升机）的接收系统，能够捕捉到二次场在不同时刻的变化情况。由于不同地质体的导电性不同，所产生的二次场衰减特征存在差异，系统通过分析这些特征，便能反演出地下地质结构的信息，进而精准定位诸如堤坝渗漏通道、地下空洞、矿体等目标体。与传统瞬变电磁系统不同的是，其张量源可从多个方向发射和接收电磁信号，能更全面地获取地下介质的电磁特性，极大提升了对复杂地质结构的探测精度与分辨率。

性能指标

•发射机主要指标：
磁性源输出功率＞5kW，输出电流＞120A；
电性源输出功率＞5kW，发射电压＞900V；
输出电流＞8A；
张量源输出3组，发射波形为双极性方波，3组轮流发射；
发射频率：1~64Hz可调；
发射机总重量:45kg；

•接收机主要指标：
接收通道数：3，可接收三分量磁场；
A/D转换：32位，采样率≥200kHz；
动态增益：≥100；
同步：误差＜150ns；
接收机总重量：4kg；
无线远程控制，数据实时传输监控

独特的张量源设计，使其能够从多个方向同时发射和接收电磁信号，全面获取地下介质的电磁特性。相较于传统的单分量或三分量瞬变电磁系统，TSTEM 系统能够更准确地识别复杂地质体的空间方位、形态与规模，有效解决了传统方法在复杂地质环境下多解性强的问题，显著提升了探测结果的可靠性与唯一性。
