TETSP-2隧道地震超前探测系统(加速度型)

18979937381 20250725

隧道地震超前探测系统是利用地震波在不均匀地质体中产生的反射波来预报隧道（洞）掌子面超前方向的断层、溶洞、软弱层等灾害性地质体的空间位置及分布情况，并提供介质的速度、密度、泊松比等岩石物理参数和围岩分级参数。TETSP-2为第二代隧道地震超前探测系统，基于“直接耦合”技术，研发了宽频带、高灵敏度三分量加速度传感器，大大提升工作效率。可采用炸药、锤击、电磁冲击震源等多种触发方式。该系统已在铁路、水利、地矿、冶金、煤田和工程勘察部门广泛应用。

TETSP-2隧道地震超前探测系统(加速度型)的原理

TETSP-2隧道地震超前预报系统主要由TETSP-2主机、数据采集终端、黄泥耦合探头组成，根据用户需要还可选择配置滚轮直耦合探头、电磁冲击震源、无线触发装置、Wifi定位系统等功能增强配套设备。

系统主要特点和优势：

①传感器：频带1 Hz-5 kHz, 灵敏度2.5 V/g

②震源：电磁横冲震源, 炸药、锤击可选

③探头：可选直耦合探头, 安装快速、信号质量好、无耗材

④触发：可选无线同步触发

⑤为瞬变电磁反演提供初始模型接口

⑥采样：采样间隔 5.2μs, 动态范围126 dB

⑦采集：大功率WIFI，远离炸药，施工更安全

⑧软件：流程化操作，智能解释

⑨预报距离100-200 m，配件少，重量轻，安全，高效

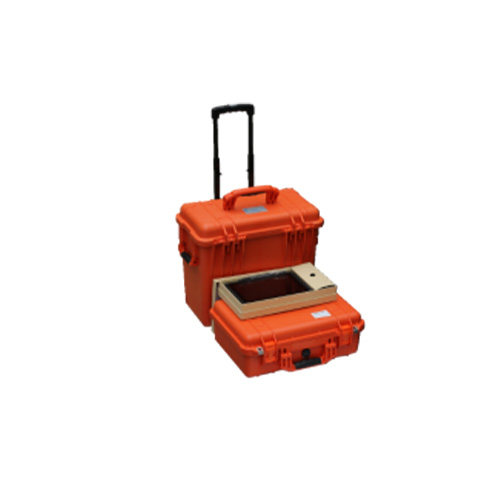

TETSP-2主机和数据采集系统

传感专家

TETSP-2隧道超前预报系统

TETSP-2主机系统和数据采集终端采用分离模式，采用大功率WIFI实现数据无线传输连接，操作人员可以远离设备实现数据采集操控，远离炸药，保证人员安全。数据采集终端采用美军标MIL-810G标准，可靠性高。续航8个小时，防水，防尘等级达到IP65标准，抗震动、抗冲击。

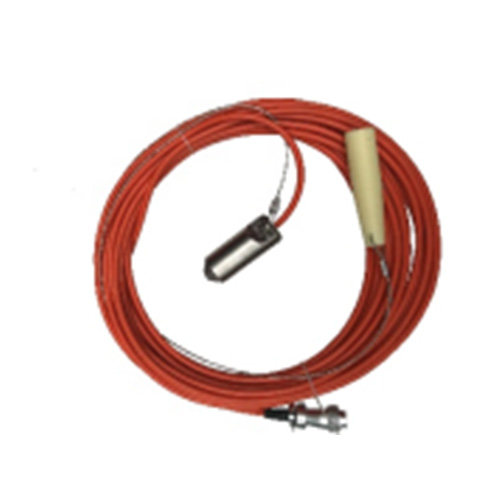

耦合剂探头

传感专家

采用宽频带、超高灵敏度三分量加速度传感器：频带1 Hz-5 kHz, 超高灵敏度2.5 V/g。

性能指标

· 通道数：12道

· A/D转换位数：24位

· 动态范围：126dB

· 最小采样间隔： 5.2μs；

· 采样点数：2048、4096、8192 多档可选；

· 传感器灵敏度：2.5V/g

· 传感器频带宽：1Hz-5kHz

· 工作温度：-30~60℃，湿度：40°C，相对湿度：90-95%

· 主控系统通讯方式：WIFI传输

· 幅度一致性：优于±2％

· 相位一致性：优于±0.01ms

· 频率响应：0.1Hz—5kHz

· 噪音：全频状态下＜1µV

· 预报距离：掌子面前方100~200米

· 前放增益 1倍，10倍，100倍可选

· 触发方式：快速外触发线，回路开线触发，无延时误差，对雷管无特殊要求；（零延时回路触发）

· 震源方式：炸药震源、锤击震源、电磁震源

· 主机内置锂电池：工作时间大于8小时，不接受外部电源供电

· 采集系统：采集器和主控系统分离，数据通讯采用无线wifi传输；

· 采集显示数据采集时双窗口显示，同时显示当前信号与剖面信号，利于实时检查信号质量。

· 采样率 192kHz(采样间隔：5.2μs)、96kHz(采样间隔：10.4μs)、48 kHz(采样间隔：20.8μs)、24 kHz(采样间隔：41.6μs)、12 kHz(采样间隔：83.2μs)、6 kHz(采样间隔：166.4μs)、3 kHz(采样间隔：333.8μs)等多档可选；

· 主控系统：军品级硬件，固态硬盘，Windows10操作系统、续航时间8小时、坚固型触摸屏，高亮度，满足隧道恶劣环境下工作的要求和野外强光下操作可见的要求，

· 处理软件：具备波场分离，速度分析，瞬时振幅，偏移成像，异常界面提取，岩石物理属性分析处理模块，可输出偏移剖面图，岩石物理属性及成果剖面。
