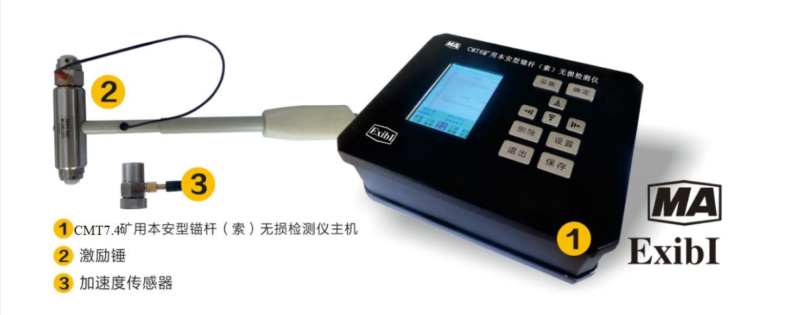

矿用本安型锚杆锚索无损检测仪
矿用本安型锚杆锚索无损检测仪是一种专为煤矿安全设计的智能化检测设备，采用无损检测技术检测锚杆/锚索的锚固质量及受力状态，确保矿井施工安全。
技术特点
防爆设计：本质安全型设备，符合防爆标准“Exib I Mb”。
多功能检测：支持锚杆、锚索检测，兼具长度、力值、缺陷定位等功能。
高精度采集：24位高速模数转换单元，支持微弱信号检测，精度达0.5%。
便携性：防水防尘外壳（IP67防护等级），内置大容量电池支持长时间工作。
应用场景
煤矿井下锚杆/锚索施工质量检测
巷道围岩稳定性预测与评价
锚固系统缺陷定位及安全性评估
矿用本安型锚杆锚索无损检测仪的原理
矿用本安型锚杆锚索无损检测仪是用于煤矿井下锚杆锚索相关参数检测与支护质量评价的重要设备

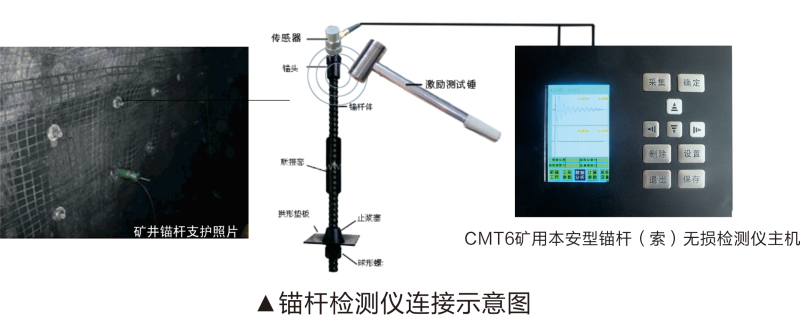

工作原理：基于弹性波理论，从锚杆顶部发射声频应力波经杆体向四周传播，在锚杆与砂浆、砂浆与围岩的界面发生反射和透射。根据反射信号的突变点位置和强弱，确定锚杆锚固质量，通过声频应力波发射时间及波速参数计算杆长。
主要用途：用于矿井下检测锚杆（索）的长度、极限锚固（拉拔）力、初始预应（紧）力和轴向工作载荷。可评定矿井锚杆（索）是否达到设计施工质量指标，测试锚杆（索）运行状态下所受轴向工作载荷大小，评估锚杆（索）支护围岩系统的稳定性。
系统特点
- 无损检测：不会破坏锚杆锚索的锚固效果、预应力及工作载荷。
- 操作简便：设备操作简便快捷，信号重复性好，人为影响因素少，几分钟即可完成一根测试。
- 精度较高：长度测试准确度可达到 95% 以上，力的测试准确度可达 92% 以上。
- 功能多样：可长期监测锚杆锚索工作载荷变化，自动生成测试报告。
- 本安设计：主机高度集成，低功耗本安型设计，性能稳定、可靠性高，适用于有甲烷和煤尘爆炸性混合物的煤矿井下环境。
技术指标
- 工作电压：DC5.5～7.5V。
- 工作电流：不大于 350mA。
- 振动信号频率响应：1Hz～10kHz。
- 振动信号最高读时精度：1μs。
- 振动信号最高读频精度：1Hz。
- 瞬态采样速率：200kHz～1MHz，自动切换。
- 仪器存储空间：通常为 4GB 左右。
- 数据传输方式：USB2.0。
- 电池续航：连续工作时间不小于 8 小时。
- 防爆标志：Exib I。
核心功能
- 长度检测：通过声频应力波反射法测量锚杆长度及锚固长度，结合波速参数计算得出结果。
- 锚固力检测：采用振动位移法评估锚杆极限锚固力、预紧力及工作载荷。
- 质量评估：分析反射信号突变点及强度，判定砂浆密实度及锚固质量等级。
