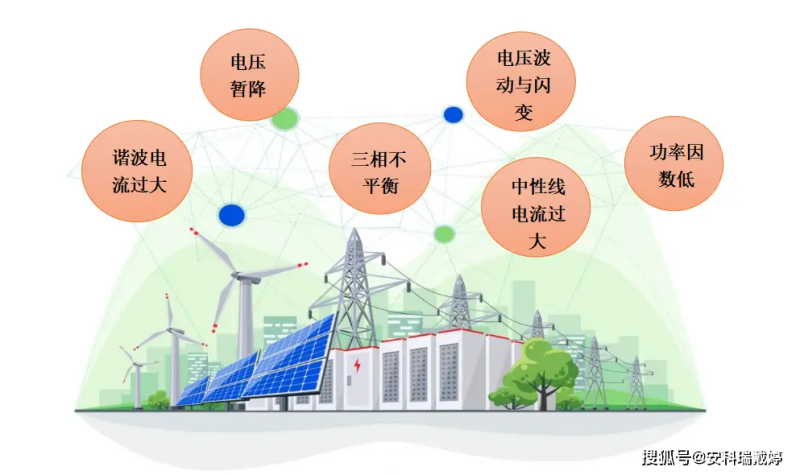

一、电能质量产生的问题及现象
2020年我国提出了“碳达峰、碳中和”的目标，随着新型电力系统建设高速推进，预期未来高比例电力电子设备会持续接入电网，给其电能质量带来的“污染”愈加严重，成为电力系统未来面临的新问题。对此，应提前谋划，加强管控，研究谐波畸变等关键因素对系统的影响及治理措施等，以减小对电能质量及系统安全稳定运行的冲击。
原因
- 谐波电流超标
- 功率因数低
- 电压中断/骤升/骤降
- N线电流过大
- 设备过载/系统振荡/变压器异响

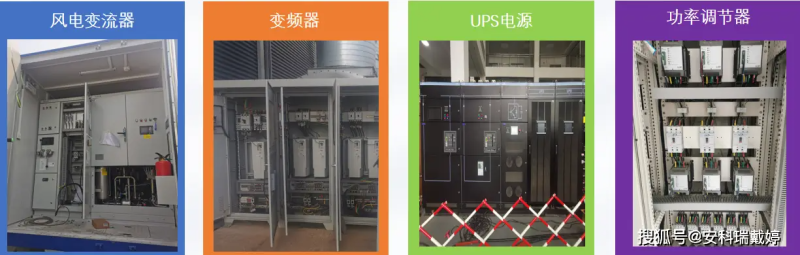

现场负载
随着电力电子器件的广泛应用，变频器、功率调节器、直流输电换流阀、风电变流器、光伏逆变器、充电桩、LED照明等各类电力电子装置的规模化应用，电网中谐波运行水平逐渐恶化。
非线性负载特点：对负载施加正弦形电压时，其输出电流并不是正弦波形。负载阻抗不是恒定常数。
二、电能质量标准及政策

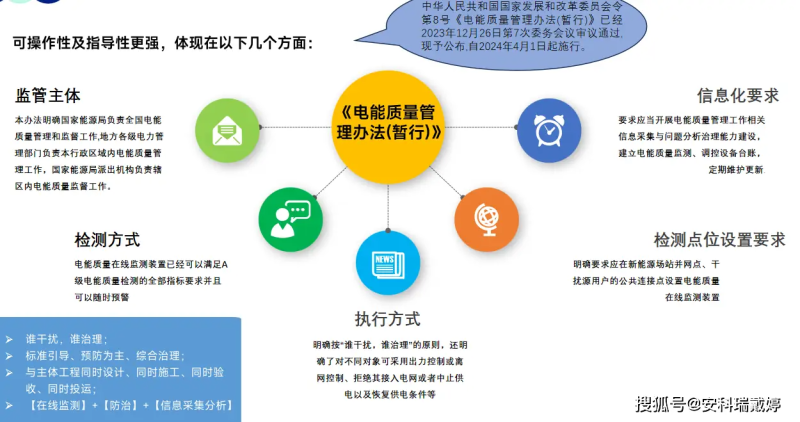

电能质量管理办法

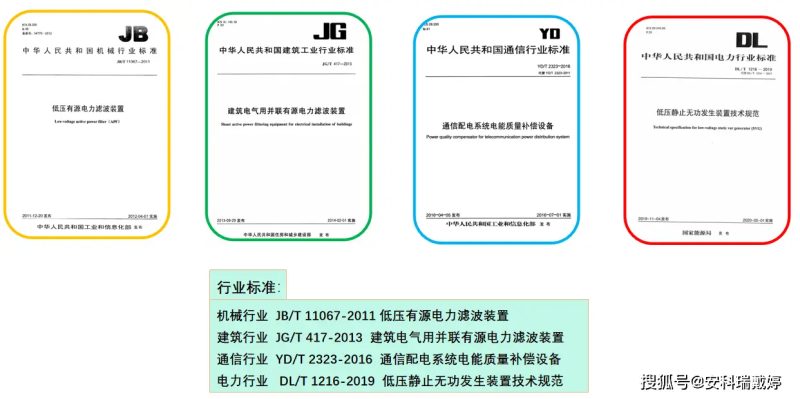

行业标准
设计规范
三、产品选型及平台服务

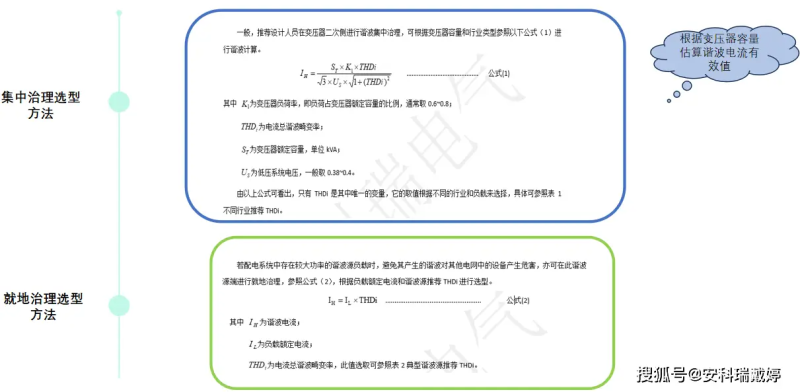

选型计算
配电系统中谐波电流的计算涉及较多因素：1）对于改造项目，可使用专业电能质量分析仪测得所需谐波数据；2）对于新建项目，设计人员并不能直接获得供电系统的的谐波数据，因此我司通过众多不同行业、不同类型的项目，总结整理出如下计算选型方法，供电大家做选型参考。

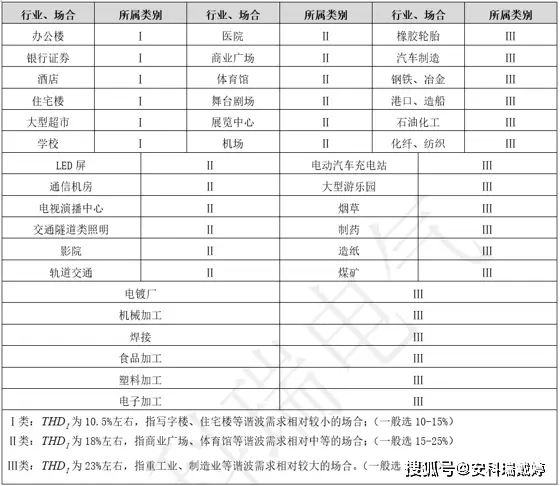

不同行业负荷总需量畸变率速查表--涉及Ⅰ类、Ⅱ类和Ⅲ类行业
注：各类行业/各类谐波源设备推荐THDi实际工况会有所差异，数据仅提供参考。
治理方式：

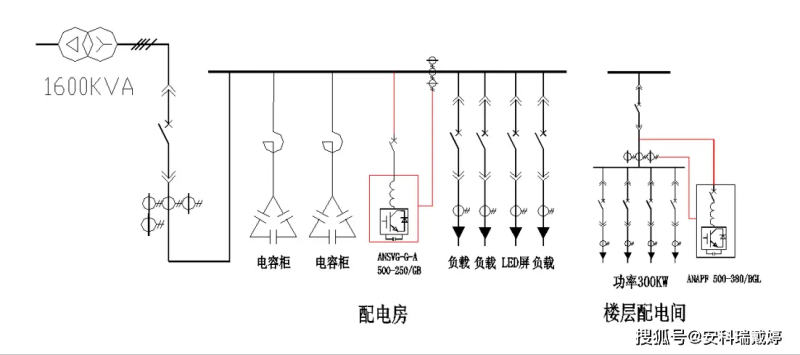

补偿位置选择：集中补偿、局部补偿、就地补偿

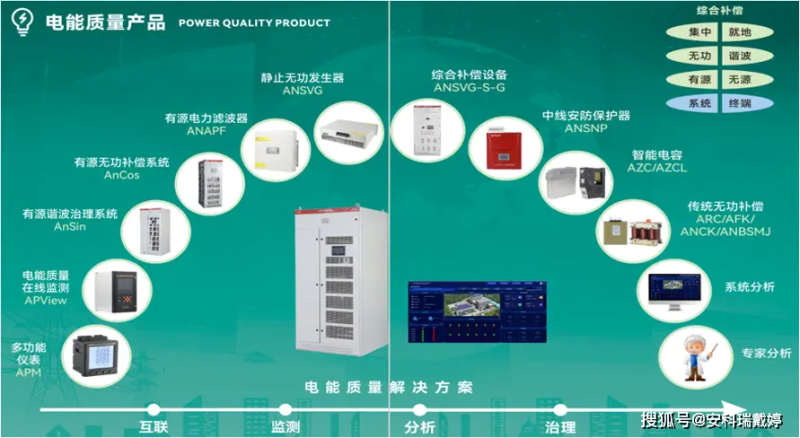

电能质量产品架构
使用场景：医药行业、医疗行业、高速公路、商业建筑、水务行业、公共建筑、半导体行业、数据中心行业等
电能质量系统解决方案
“闭环管理—电能质量综合治理解决方案”，集“互联-监测-分析-治理”四位一体，通过对配电系统从设备级监测到电能质量预判、异常数据分析，从而达到精准治理的方案要求。
闭环管理
①云端、本地
配电信息实时监测；预防性维护；海量运维数据收集
②数字化面板
监测、报警、操控；连接状态
③治理效果查询
无功补偿、谐波治理、不平衡补偿、N线电流预测
④电能测量
有线、无线全电参量测量；智能终端状态监测
⑤无线温度时显
母排、断路器、连接点、线缆等温度显示
⑥智能控制器
电容器、滤波器运行数据显示及预测余量
“闭环管理”-监测、报警、控制、保护、安全隐患及早识别、运行故障及时处理，全面保障配电系统安全、可靠、稳定运行
系统平台展示

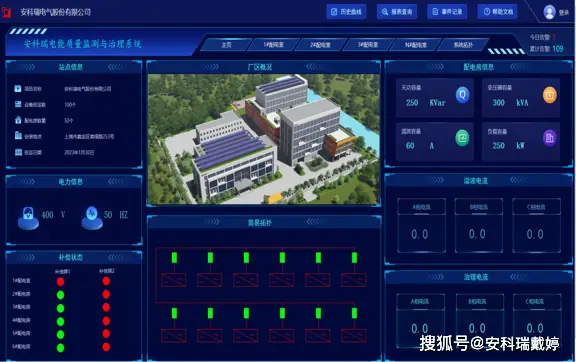

功能展示-可视化管理
项目站点信息、厂区概况、配电房信息、配电房设备补偿运行状态、语音报警、故障信息弹窗

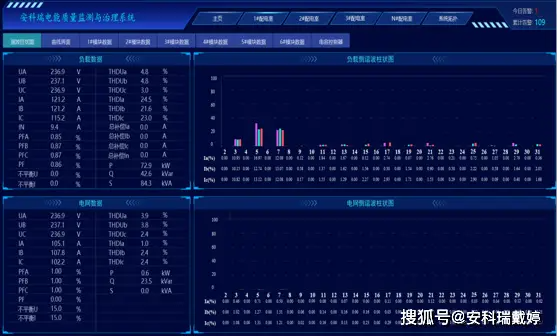

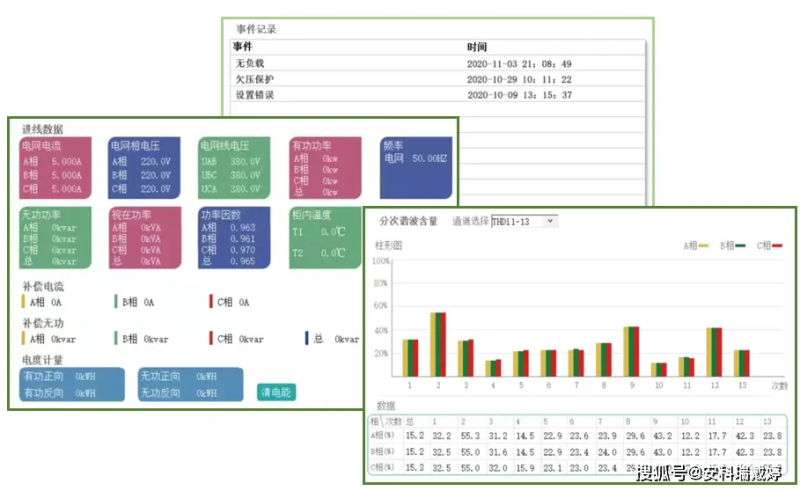

效果对比-治理分析
负载侧2-31次谐波柱状图、电网侧2-31次谐波柱状图、负载侧各相电压及电流畸变率、电网侧侧各相电压及电流畸变率

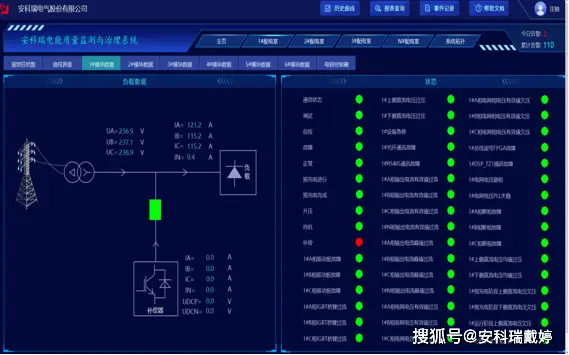

状态展示-设备运行
设备补偿情况实时监测、设备运行状态、故障分析及描述

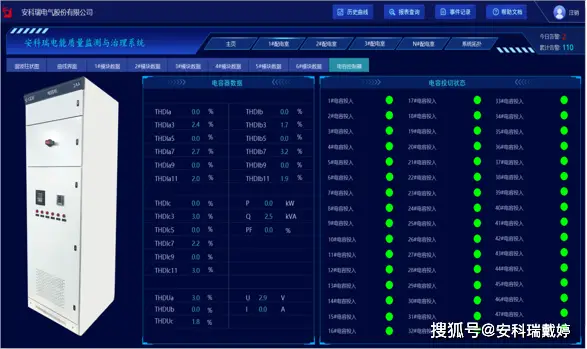

设备展示-运行状态
电容数据实时监测、投切状态

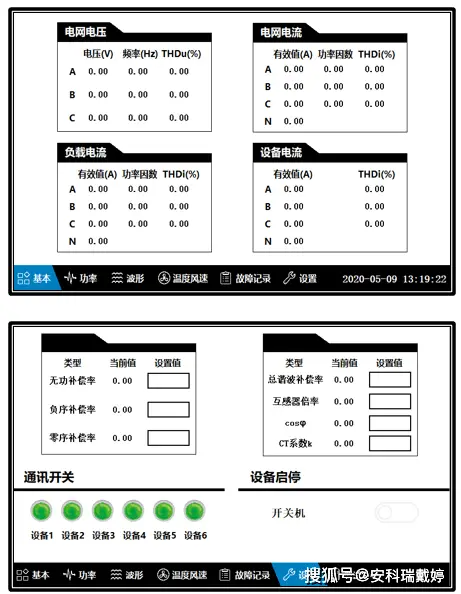

本地页面
可视化页面示例
