谐波对功率因数有何影响？
讲述无功补偿控制器与电力局计量表功率因数显示不一致的情况。控制器显示功率因数波动在0.9以上，但电量表测得却为0.97，初始怀疑谐波影响导致控制器显示偏低。经查看谐波值大，控制器功率因数受到影响。介绍谐波影响下功率因数的补偿上限设置问题，以及控制器对基波和谐波的功率因数计算。建议谐波占比超过40时需谐波治理以避免无功补偿控制器补偿过量产生力调电费。
用户反馈无功补偿控制器与电力局计量表功率因数显示不一致，通过视频通话看看能不能找到具体问题。

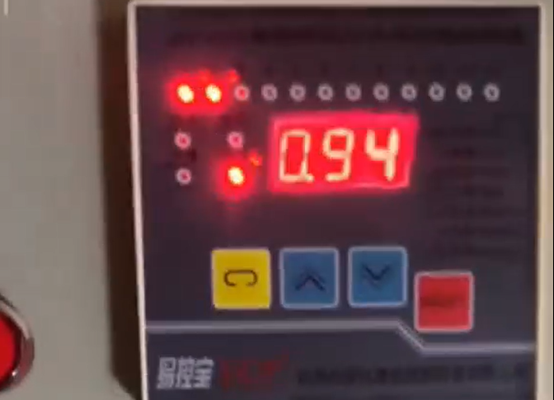

在控制器这边我们能看到虽然功率因数存在波动，但是整体上都处于0.9以上。现在要看计量表侧功率因数是多少才能判断出具体原因。

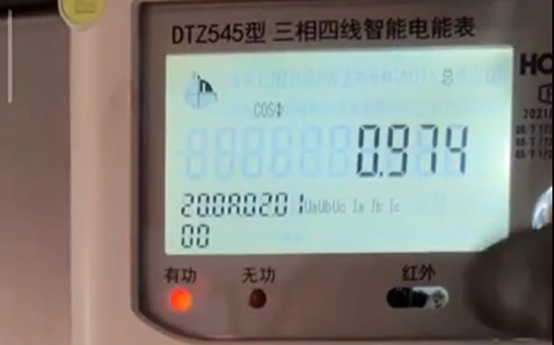

在计量表侧查看功率因数，发现此时功率因数在0.97，与控制器相比略有差异。询问之后得知，此时工厂负载几乎满投入，满投入负载加控制器侧显示值偏低，我们猜测是受谐波影响。
我们可以通过查看谐波值来印证我们的猜测，查看后发现确实谐波较大从而导致控制器显示值偏低。此时电流谐波显示有28%，接近30%，在谐波影响下控制器侧功率因数显示或多或少都会有所下降。
在这个时候功率因数的补偿上限值不能设置的过高，因为谐波无功无法通过控制器补偿，如果上限设置过高，会导致基波无功直接过补，同时可能还会造成投切振荡影响电容使用寿命。
我们的控制器计算功率因数包括了基波和谐波两部分，而电力局计量表显示的功率因数通常只表示基波，但在最终计算是否有力调电费时，谐波无功依旧会纳入考量。
通常来说如果谐波占比在30%以下，只要控制器侧功率因数显示在0.9以上基本问题不大；但谐波占比一旦超过40%，无功补偿控制器无论补得再好也必然会有力调电费产生，只能进行谐波治理来解决。
#无功补偿控制器 #谐波 #力调电费
