安科瑞Acrel-1000DP：准确计量自发自用/余电上网，响应分时电价政策！
安科瑞Acrel-1000DP分布式光伏解决方案按照各地电网部门并网要求，集成实时监控、智能预测、数据安全、可调可控、上传调度，满足各地并网要求，这得益于安科瑞多年积累下来的大量的项目经验和技术底蕴，帮助客户精准并网，提前锁定投资收益。

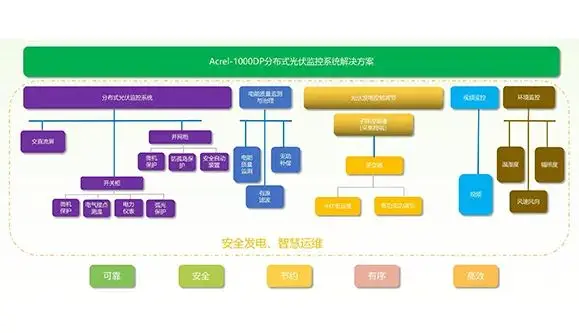

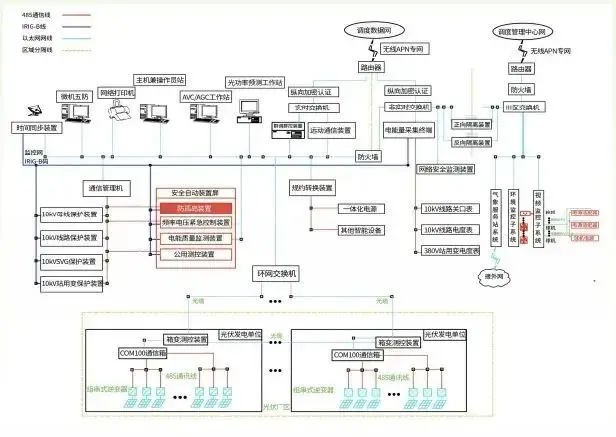

分布式光伏监控系统 系统拓扑
1.光伏、储能防逆流方案一

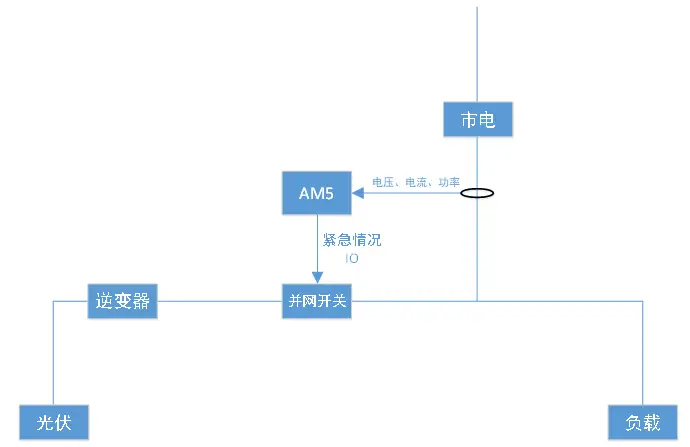

（1）光伏防逆流速断方案
通过在市电进线处安装防孤岛/逆流一体化装置（针对多并网点的，可以采用主从多防逆流装置），实时监测光伏情况。通过信号反馈实现对并网点断路器的切断动作。一旦发生孤岛、逆流情况，就及时切断并网点断路器，实现防孤岛、防逆流目的。
优势：成本较小，改造简单；
劣势：导致部分光伏弃电。
配置清单：

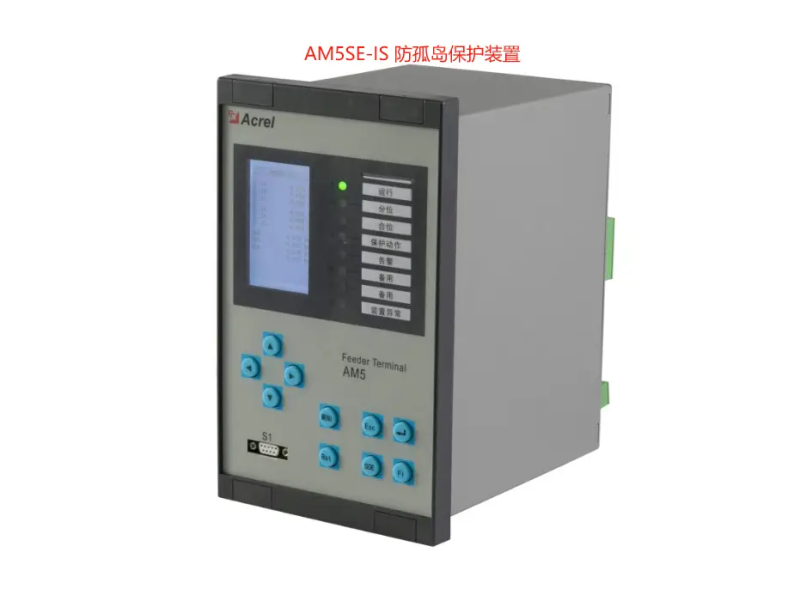

防逆流保护装置：AM5SE-IS 1台

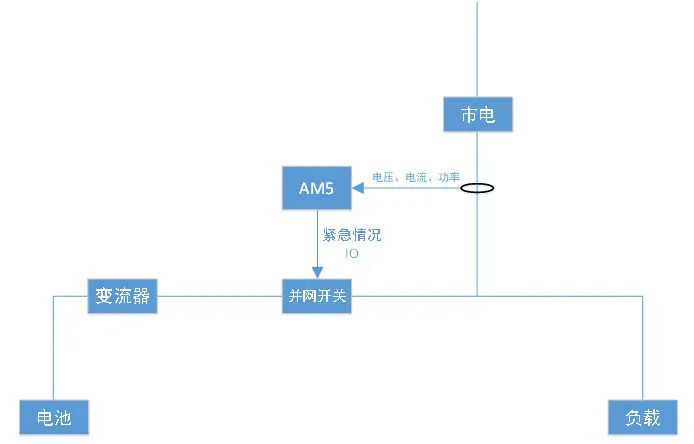

（2）储能防逆流速断方案
通过在市电进线处安装防孤岛/逆流一体化装置，实时监测储能放电情况。通过信号反馈实现对并网点断路器的切断动作。一旦发生孤岛、逆流情况，就及时切断并网点断路器，实现防孤岛、防逆流目的。
优势：成本较小，改造简单；
劣势：导致负荷对市电，特别是高峰电量的需求，使得用户用电成本增加。
配置清单：
防逆流保护装置：AM5SE-IS 1台
2.2 光伏、储能防逆流方案二

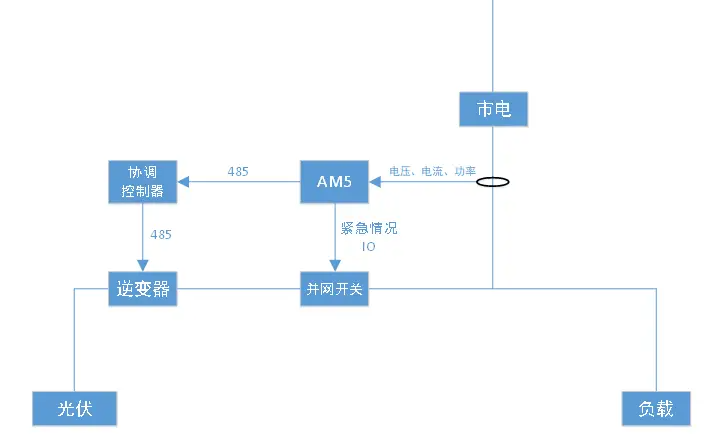

（1）光伏防逆流柔性调节方案
通过在市电进线处安装孤岛/逆流一体化装置（针对多并网点的，可以采用主从多防逆流装置），实时监测光伏上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对逆变器的输出功率进行调整，实现无逆流情况。
同时，为防止协调控制器宕机、负载突变或者通讯中断，协调控制器未及时调节控制逆变器输出，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。
优势：安装方便、能够柔性防逆流 ，可以尽可能利用光伏；
劣势：不能直接修改参数，配置不方便。
配置清单：
防逆流保护装置：AM5SE-IS 1台
协调控制器：ACCU-100 1台

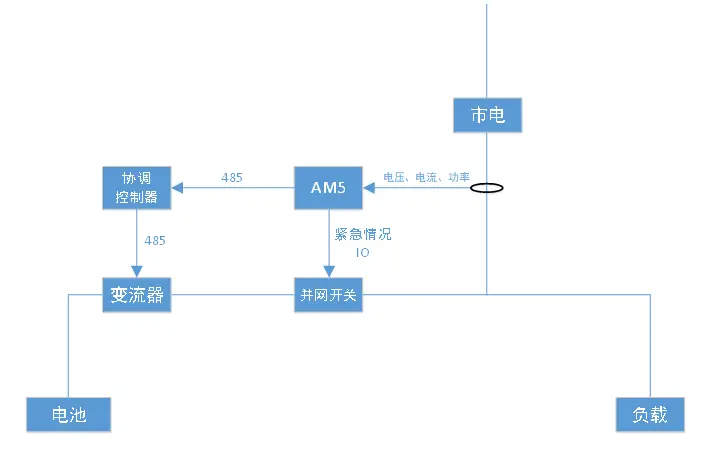

（2）储能防逆流柔性调节方案
通过在市电进线处安装孤岛/逆流一体化装置，实时监测储能放电上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对变流器的放电功率进行调整，实现无逆流情况。
同时，为防止协调控制器宕机、负载突变或者通讯中断，协调控制器未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。
优势：安装方便、能够柔性防逆流 ，可以尽可能利用储能电来满足负荷需求；
劣势：不能直接修改参数，配置不方便。
配置清单：
防逆流保护装置：AM5SE-IS 1台
协调控制器：ACCU-100 1台

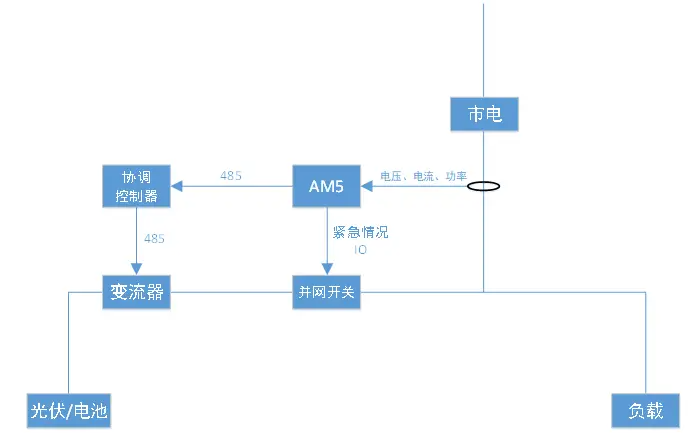

（3）光储防逆流柔性调节方案
通过在市电进线处安装孤岛/逆流一体化装置，实时监测光储系统的上网情况，将监测信号上传给协调控制器。通过对逆流数据、储能SOC的状态、变流器的状态进行逻辑分析。首先通过降低储能放电功率、增加充电功率、降低光伏逆变器出力，实现无逆流情况。
同时，为防止协调控制器宕机、负载突变或者通讯中断，协调控制器未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。
优势：优先保障光伏就地化消纳，提升光伏、储能的利用价值；
劣势：不能直接修改参数，配置不方便。
配置清单：
防逆流保护装置 ：AM5SE-IS 1台
协调控制器： ACCU-100 1台
2.3 光伏、储能防逆流方案三

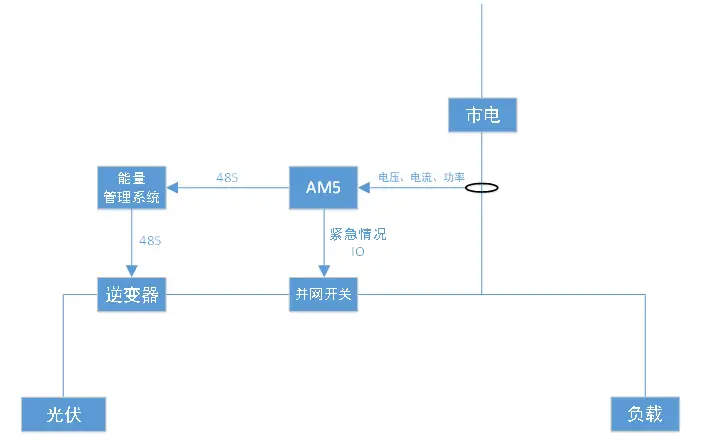

（1）光伏防逆流柔性调节方案
通过在市电进线处安装孤岛/逆流一体化装置（针对多并网点的，可以采用主从多防逆流装置），实时监测光伏上网情况，将监测信号上传给能量管理系统。通过对逆流数据的逻辑计算对逆变器的输出功率进行调整，实现无逆流情况。
同时，为防止能量管理系统宕机、负载突变或者通讯中断，能量管理系统未及时调节控制逆变器输出，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。
优势：能够柔性防逆流 ，可以尽可能利用光伏；具备数据存储、报表、人机界面等；
劣势：系统配置相对高些。
配置清单：
防逆流保护装置：AM5SE-IS 1台
微电网能量管理系统：Acrel-2000MG 1套

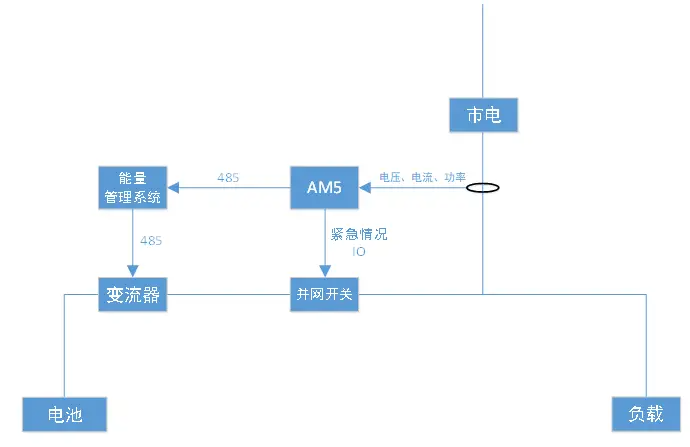

（2）储能防逆流柔性调节方案
通过在市电进线处安装孤岛/逆流一体化装置，实时监测储能放电上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对变流器的放电功率进行调整，实现无逆流情况。
同时，为防止能量管理系统宕机、负载突变或者通讯中断，能量管理系统未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。
优势：安装方便、能够柔性防逆流 ，可以尽可能利用储能电来满足负荷需求；
劣势：系统配置相对高些。
配置清单：
防逆流保护装置： AM5SE-IS 1台
微电网能量管理系统：Acrel-2000MG 1套

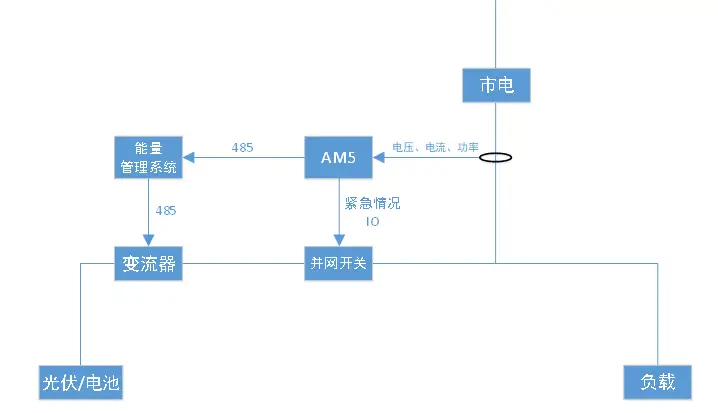

（3）光储防逆流柔性调节方案
通过在市电进线处安装孤岛/逆流一体化装置，实时监测光储系统的上网情况，将监测信号上传给能量管理系统。通过对逆流数据、储能SOC的状态、变流器的状态进行逻辑分析。首先通过降低储能放电功率、增加充电功率、降低光伏逆变器出力，实现无逆流情况。
同时，为防止能量管理系统器宕机、负载突变或者通讯中断，能量管理系统未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。
优势：优先保障光伏就地化消纳，提升光伏、储能的利用价值；
劣势：系统配置相对高些。
配置清单：
防逆流保护装置：AM5SE-IS 1台
微电网能量管理系统：Acrel-2000MG 1套
该系统集成实时监控、智能预测、数据安全等功能，符合各地电网并网要求，帮助客户在“430”节点前完成快速并网，锁定原有政策下的保底电价和全额上网收益。
