陀螺仪在无人机中的应用：无人机精准飞行的关键保障

北京优利威袁工 20250814

  • 陀螺仪




在当今无人机广泛应用的时代，从影视拍摄、测绘勘探到物流配送、农业植保，无人机已深度融入各个行业领域，为人们的生产生活带来极大便利。然而，在无人机飞行过程中，保持稳定、精准的飞行姿态，是确保其顺利完成各项任务的核心要素。而陀螺仪，作为决定无人机飞行姿态控制精度的关键部件，在其中发挥着不可替代的作用。只是在实际应用中，无人机陀螺仪的应用还面临着诸多挑战。



实际应用中面临的挑战

姿态感知精度不足

在复杂环境下，受多种因素干扰，无人机的姿态变化难以精确感知。在城市高楼林立的环境中，信号反射和遮挡会导致数据偏差，使无人机在飞行时姿态控制出现偏差，影响飞行稳定性，严重时甚至可能导致碰撞事故。在山区或峡谷等地形复杂区域，地磁异常和气流变化也会对陀螺仪的姿态感知精度产生负面影响。


动态响应滞后

当无人机执行高速飞行、急转弯等快速动作时，部分陀螺仪的动态响应速度无法跟上，导致姿态调整延迟。这在诸如无人机竞技比赛、应急救援等对飞行敏捷性和响应速度要求极高的场景中，可能使无人机错过最佳操作时机，降低任务执行效率，甚至引发安全问题。在火灾救援中，无人机需要快速穿越狭窄通道进入火场内部进行侦察，若陀螺仪动态响应滞后，就难以精准控制飞行姿态，无法及时避开障碍物。


环境适应性差

无人机作业环境多样，从高温沙漠到寒冷极地，从高湿度的雨林到强电磁干扰的工业区域，不同环境对陀螺仪性能影响显著。普通陀螺仪在极端温度下，电子元件性能会发生变化，导致测量误差增大；在高湿度环境中，还可能出现受潮损坏的情况。而在强电磁干扰环境下，如变电站附近，陀螺仪的信号容易受到干扰，致使姿态数据混乱，严重影响无人机的飞行安全。




解决方案

针对上述无人机陀螺仪应用中面临的挑战，UBTP300陀螺仪为无人机精准飞行提供了解决方案。


高精度姿态感知

采用先进的数字闭环模式，具备极高的姿态感知精度。其零偏稳定性低至 0.05°/h，能精准捕捉无人机极其微小的姿态变化，为飞控系统提供高精度姿态数据，确保无人机在飞行过程中始终保持稳定姿态，极大提升飞行安全性与任务执行精度。无论是在复杂城市环境中的低空飞行，还是在山区等地形复杂区域的高空作业，都能为无人机提供可靠的姿态感知保障。


快速动态响应

动态响应能力出色，带宽大于 200Hz，可快速响应无人机飞行过程中的姿态变化。在无人机执行高速飞行、快速转向等复杂动作时，能够迅速将姿态数据反馈给飞控系统，使飞控系统及时调整控制指令，确保无人机快速、平稳地完成动作，满足对飞行敏捷性要求极高的应用场景需求，如无人机竞技比赛、应急救援等任务中的快速机动飞行。


强大环境适应性

设计上考虑了不同环境因素的影响，具备强大的环境适应能力。工作温度范围为 - 45℃~+70℃，可在高温、低温等极端温度环境下正常工作；抗振动冲击能力强，能承受 30g/11ms 的振动冲击，有效应对无人机在飞行过程中遇到的各种振动情况；同时，采用特殊屏蔽设计，具备优秀的抗电磁干扰能力，在强电磁干扰环境下仍能稳定工作，保障无人机在复杂环境中的可靠飞行。



陀螺仪助力无人机从基础的飞行工具向高精度、高性能的智能作业平台转变，有效提升了无人机在各行业应用中的效率和可靠性，推动了无人机产业的发展。无论是工业级应用中的测绘、巡检，还是消费级领域的航拍、娱乐，陀螺仪都能为无人机提供稳定、精准的姿态控制支持，助力无人机在不同场景中发挥更大价值。

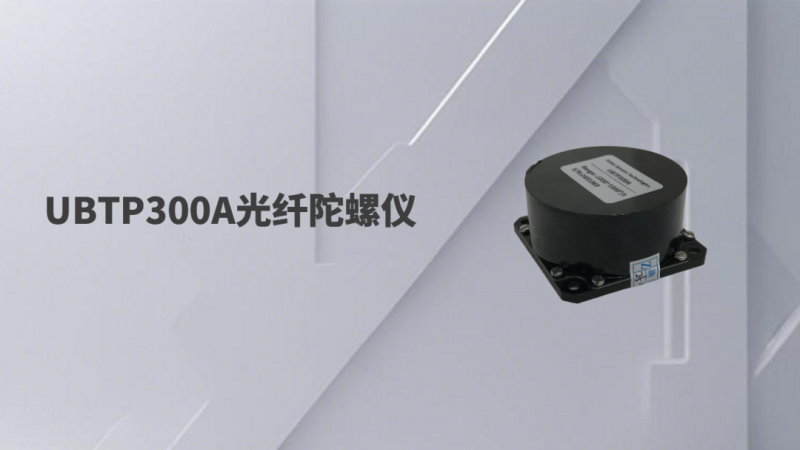

UBTP300光纤陀螺仪



概述


UBTP300光纤陀螺仪是一款高精度、小型化数字闭环惯性测量单元，采用光纤传感技术，零偏稳定性达0.05°/h（A型），动态范围±1000°/s。全系列尺寸60×60×30mm，重量≤160g，支持-45℃~+70℃宽温工作，抗振动20~2000Hz（0.06g²/Hz）、抗冲击30g/11ms，RS-422接口输出，专为无人机、无人船、光电吊舱及军用导引头等空间受限场景提供可靠角速率感知。


特点


数字闭环模式，零偏稳定性:0.05/h~0.2*/h

体积小:60mmx60mmx30mm，重量轻:≤160g

精度高，结构简单，动态范围宽，启动时间短，抗振动冲击能力强


应用


小型惯组、惯导、导引头

伺服跟踪、光电吊舱

无人机、无人船
