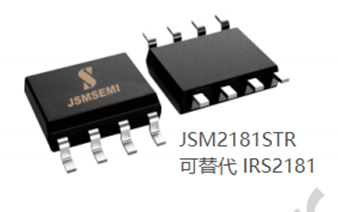

JSM2181STR 700V单相高低侧栅极驱动芯片
在功率电子领域，栅极驱动芯片如同系统的 “神经中枢”，直接决定着功率器件的开关性能与系统可靠性。长期以来，IRS2181 作为经典的 600V 半桥驱动芯片，凭借稳定的性能占据着不小的市场份额。但随着高压应用场景的不断拓展，一款名为 JSM2181STR 的 700V 单相高低侧栅极驱动芯片正凭借更优异的性能参数，成为工程师眼中替代 IRS2181 的理想之选。今天我们就从技术参数、保护机制、应用适配等维度，全面解析这款国产驱动芯片的硬核实力。
一、产品概述
JSM2181S是一款高压、高速功率MOSFET/IGBT高低侧驱动芯片，具有两个独立地传输通道。内部集成了高、低侧欠压锁定电路、过压钳位电路等保护电路，具备大电流脉冲输出能力，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。JSM2181S采用SOP-8封装，可以在-40℃C至 125℃温度范围内工作
二、核心产品特性
- 自举工作的浮动通道
- 最高工作电压为700V
- 兼容 3.3V, 5V和 15V 输入逻辑
- dv/dt 耐受能力可达+50 V/nsec
- Vs负压耐受能力达-9V
- 栅极驱动电压:10V到20V
- 高、低侧欠压锁定电路-欠压锁定正向闽值 8.9V-欠压锁定负向闽值 8.2V
- 芯片开通/关断传输延时- Ton/Toff =130ns/130ns
- 高低侧延时匹配
- 驱动电流能力:-拉电流/灌电流=1.9A/2.3A
- 符合 RoSH 标准
- sOIc8 (S)
三、广泛应用，解锁更多场景可能
凭借出色的性能，JSM2181STR 的应用范围十分广泛。在电机控制领域，它能精准驱动电机运转，让电机在各种工况下都保持高效稳定；在家电领域，空调、洗衣机等设备用上它，能提升能效，降低能耗；在通用逆变器和微型逆变器中，它的高压驱动能力和稳定性能，能有效提高能源转换效率。
无论是工业自动化设备，还是家用电子电器，JSM2181STR 都能发挥重要作用。它在 - 40℃至 125℃的温度范围内都能正常工作，这让它能适应不同地域、不同环境的使用需求，真正做到了 “全场景适配”。
JSM2181STR 这款 700V 单相高低侧栅极驱动芯片，用实力证明了它在高压驱动领域的优势。从高压耐受、强劲驱动，到全能兼容、多重保护，再到小巧封装、广泛应用，每一个特点都彰显着它的不凡实力。如果你正在寻找一款性能卓越、稳定可靠的栅极驱动芯片，那么 JSM2181STR 绝对值得关注，它或许能为你的电子设计带来全新的可能。
四、引脚功能描述
极限工作范围（Ta=25°C）
ESD 与功率特性
- ESD 额定值：机器放电模式 1.5kV，人体放电模式 500V；
- 封装功率（Ta≤25°C）：最大值 0.625W；
- 热阻：结到环境热阻（Rth,JA）200°C/W；结温（TJ）最大值 150°C；存储温度 - 55°C 至 150°C。
推荐工作范围（Ta=25°C）
电气特性（Ta=25°C，VCC=VB=15V，CL=1nF）
芯片通过高侧信号输入（HIN）和低侧信号输入（LIN）接收控制逻辑，经电平转换和控制逻辑处理后，通过高侧输出（HO）和低侧输出（LO）驱动外部功率器件。内部集成欠压锁定（UVLO）电路，当 VCC 或 VB 电压低于阈值时，自动关断输出以保护器件；高低侧延时匹配设计确保驱动同步性。
五、从 “可用” 到 “好用” 的升级之选
JSM2181STR 并非简单的 “替代品”，而是 IRS2181 的 “升级款”。700V 高压能力拓宽应用边界，强劲驱动与精准时序降低能耗，完善保护提升可靠性，封装兼容降低升级成本。对于需要提升系统电压等级、优化效率或缩短升级周期的工程师而言，这款芯片用实力证明：好的替代，不仅能 “无缝衔接”，更能 “全面超越”。选择 JSM2181STR，让功率电子系统从 “可用” 迈向 “好用”，在可靠性与性能上实现双重突破。
