【应用】TE压力传感器85-100A-FC助力医疗生化分析仪液体检测，尺寸小巧，测量误差值小于1psi
盛思瑞特-叶工
全自动生化分析仪是根据光电比色原理来测量体液中某种特定化学成分的仪器，在医院、计划生育等地方应用广泛，主要用于生化液体的检验。某客户在设计医疗生化分析仪中，有一个液路系统，其中包括了气动模块、进水稀释、排废液模块等，其中需要对液路系统进行液体压力的检测，且检测压力一般在十几psi到几十psi不等。将检测到的压力信号转换成电信号，再进差分运放、高精度ADC等处理至MCU，最后显示在显示屏和上位机上。给客户推荐85-100A-FC，电压在0-100mV之间，后面接增益在20dB或者30dB的差分放大器输出。客户在实际应用中效果不错。
TE的85-100A-FC在医疗生化分析仪中的应用具有以下优势：
1、液路系统如果测量压力值误差大于1psi，会导致抽吸废液不彻底的问题，而85-100A-FC测试压力在0-100psi，非线性压力±0.1%，测量误差值小于1psi。
2、在0-75℃的时候有温度补偿，稳定性高。

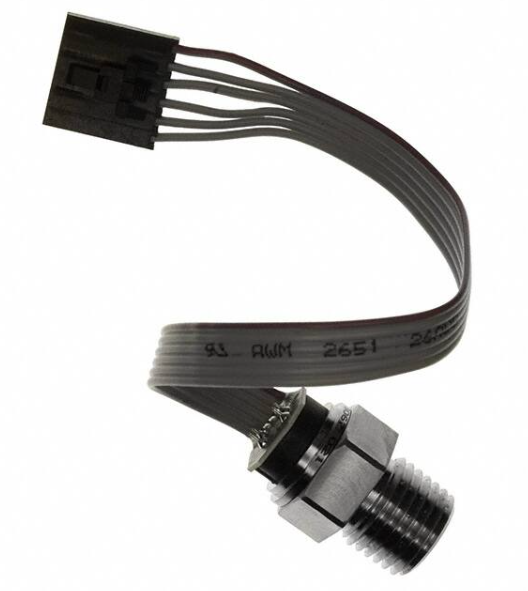

3、生化分析仪的设计尺寸小，且液体都是由圆形管转来导通，TE的85-100A-FC压力传感器刚好是O形圆圈封装，50*60英寸，尺寸小巧，刚好可以来检测液体的压力。
4、检测液体有时候温度会达到70~80℃，需要耐温高且留有余量的要求，85-100A-FC的工作温度和存储温度都可达125℃，适用于该环境。
综上所述，TE的85-100A-FC可以满足在医疗生化分析仪中的应用。
