从入门到精通-平衡式流量计安装全流程解析
青岛仪表阿晟测控
在工业生产过程中，流量测量是监控和控制工艺流程的重要环节。平衡式流量计因其结构简单、压损小、测量精度高等优点，被广泛应用于石油、化工、电力等行业。然而，要想充分发挥其性能优势，正确的安装流程至关重要。本文将结合和晟测控HSP系列平衡流量计，让专业的售后人员苗工给大家详细介绍平衡式流量计的规范安装步骤。
“工欲善其事，必先利其器”，在开始安装前，充分的准备工作能够避免许多潜在问题。首先收到货物要仔细阅读产品说明书，了解平衡式流量计的规格参数和安装要求。检查包装是否完好，确认流量计型号与订货要求一致。同时准备好售后人员提前要求准备的工具。特别要注意的是，安装环境应避免强烈振动、高温和腐蚀性气体，这些因素都会影响流量计的测量精度和使用寿命。
选择合适的安装位置是保证测量准确性的前提条件。平衡式流量计其前后直管段一般为前3D后1D。要避开阀门、弯头、泵等可能引起流体扰动的部件。安装方向也需注意，根据产品上标注流向箭头进行安装。此外，考虑日后维护方便，应在流量计周围预留足够的操作空间。

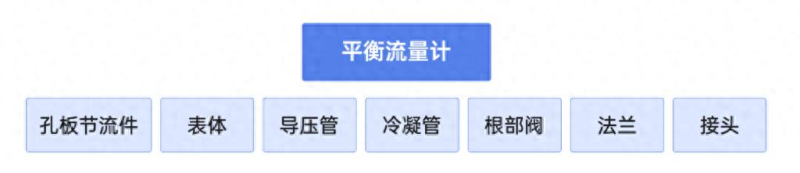

安装前的准备工作完成后，再来了解一下平衡流量计的组成，如下图所示：
加工流程：

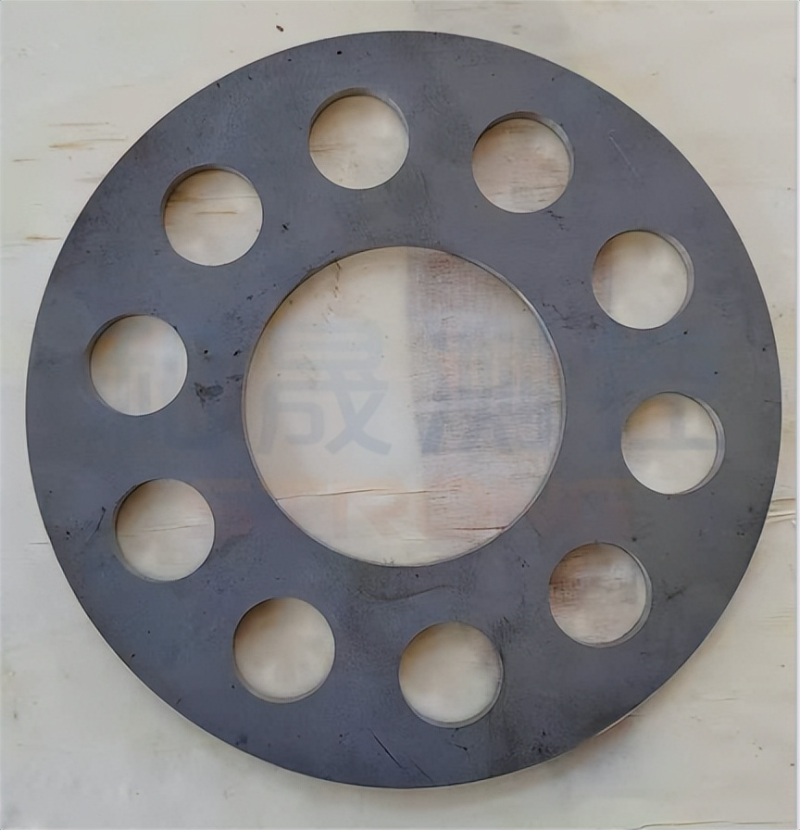

1、孔板加工：采用数控机床加工节流孔，确保圆度误差≤±0.3%，表面粗糙度Ra≤0.8μm
加工后通过三坐标测量仪验证尺寸，节流孔直径允许偏差≤±0.05mm；
2、阀体加工：阀体内壁进行抛光处理，粗糙度Ra≤3.2μm，确保导板滑动无卡滞；
3、孔板焊接加工
①焊接前处理：用角磨机清理管道坡口，去除氧化层，使用氩弧焊打底，保护气体纯度及流量；
②孔板焊接：采用多层多道焊工艺，分别对第一层、第二层、盖面层进行焊接，每层焊后立即锤击焊缝消除应力。

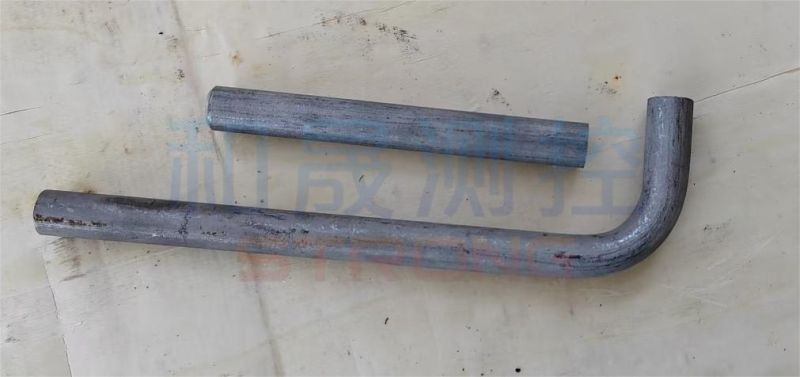

4、导压管焊接加工：焊接前清除导压管坡口内外20mm范围的油污、氧化层及毛刺，确保洁净度符合ASME B31.3标准。导压管材质需与主管道匹配（如316L不锈钢配ER316L焊丝）。
5、冷凝罐焊接加工：冷凝罐采用316L不锈钢材质，与蒸汽导压管倾斜15°焊接，罐体液位高度差≤3mm。先焊接罐体纵缝，再焊接与导压管连接的环形角焊缝。
6、根部阀焊接加工：根据焊接参数对阀体定位与焊接
7、焊接导压管与三阀组的连接头焊接完成
焊接完成后，必须进行全面的检查。首先进行外观检查，然后进行密封性测试，建议在正式投用前先进行试运行，观察一段时间内的测量稳定性。除此之外日后需定期维护，让流量计物尽其用。
正确的安装是保证平衡式流量计长期稳定运行的基础。通过遵循上述安装流程，不仅可以提高测量精度，还能延长设备使用寿命，为企业节约维护成本。如果您在安装过程中遇到任何问题，切勿盲目操作，以免造成不必要的损失。
