【经验】压力传感器89BSD的应用和调试技巧
盛思瑞特-叶工

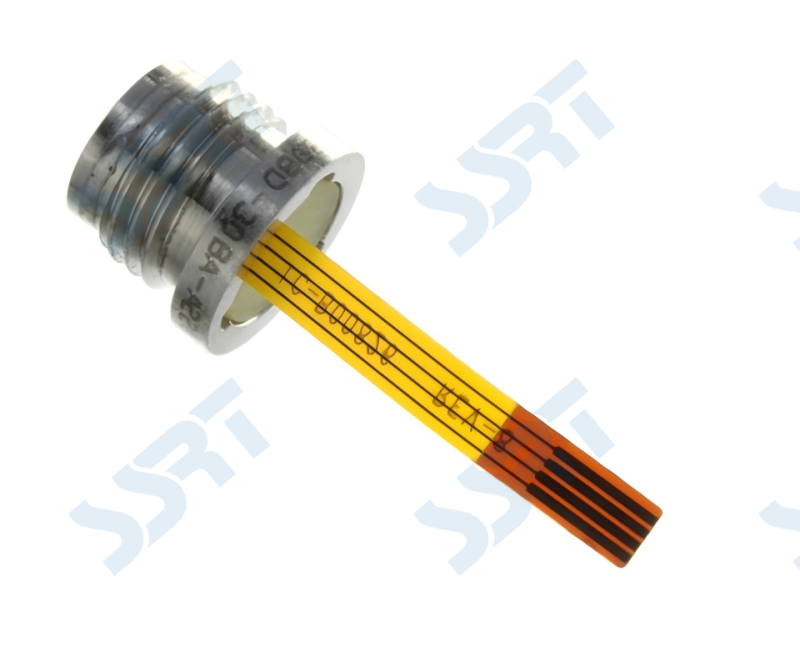

TE connectivity推出的89BSD系列传感器是TE旗下的一种介质隔离数字输出的绝压型压力传感器，封装在316L不锈钢外壳中。可在不同环境中使用，在硬件安装和传感器调试的过程中，有以下几点我们需要注意，防止传感器测量结果不准确或者损坏。
1、安装位置：传感器的安装位置应该在被测压力点的近旁，避免管道的弯曲和变形。在安装传感器之前，需要清洗管道，避免管道内部有异物，从而导致传感器的损坏或测量不准确。同时，传感器的安装位置应该考虑到方便日后的维护和更换。
2、禁止与膜片直接机械接触。膜片表面必须保持无缺陷(划痕、刺穿、凹痕、指纹等)，以便传感器正常运行。操作膜片外露的部件时，请谨慎操作。当设备不使用时，请使用保护帽。
3、测量介质：传感器的测量介质必须与产品手册中所规定的介质兼容，介质包括气体和液体、腐蚀性液体，否则可能会导致传感器的损坏或测量不准确。
4、最大工作压力：传感器的最大工作压力不能超过产品手册中所规定的最大压力范围，否则可能会导致传感器的损坏或安全事故。假如我们选择的传感器型号是89BSD-028BA-A，那么要监测的压力最好在0~28Bar范围内。同时也要注意传感器的过载压力和爆破压力。
5、环境温度：传感器的工作环境温度必须在产品手册中所规定的温度范围内，否则可能会影响传感器的性能和稳定性。89BSD系列传感器的工作温度是-40~85℃，而具有温度补偿的工作区间是-20~85℃。
6、89BSD由一个压阻式传感器和一个传感器接口IC组成。传感器接口IC的主要功能是将压阻式压力传感器未经过补偿的模拟输出电压转换为24位数字值，同时提供传感器温度的24位数字值。
7、工厂校准：每个模块都在不同的温度和压力点上由工厂单独校准了七个点。因此，需要计算并存储在每个模块的128位PROM中的10个系数，用于补偿工艺波动和温度波动。这些位被划分为七个压力系数(C0至C6)和三个温度系数(A0至A2)，必须由微控制器软件读取并在程序中使用，以将D1和D2转换为补偿后的压力和温度值。
8、FC模式：外部微控制器通过输入SCLK(串行时钟)和SDA(串行数据)来读取数据。传感器在相同的SDA 管脚上响应，而该管脚在1【2C总线接口中是双向的。因此，这种接口类型仅使用两条信号线，且无需芯片选择，这有助于节省板空间。在12C模式下，管脚CSB(芯片选择)的补码表示I2C地址的最低位。
