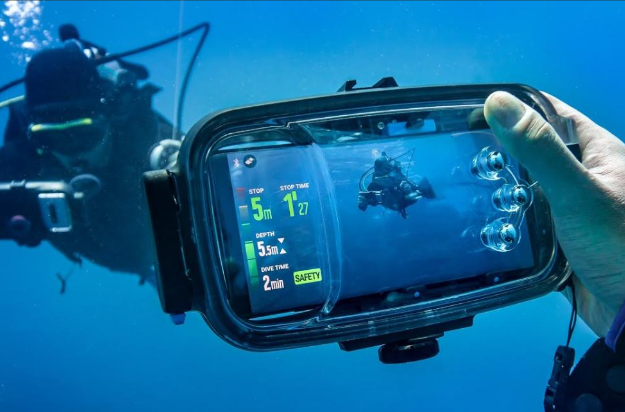

潜水电脑中如何应用89BSD压力传感器
盛思瑞特-叶工
在潜水电脑中应用 89BSD 压力传感器（如 TE Connectivity 的 89BSD 系列）主要涉及 深度测量、气压监测及安全算法 的集成。以下是其具体应用方式和关键技术点：

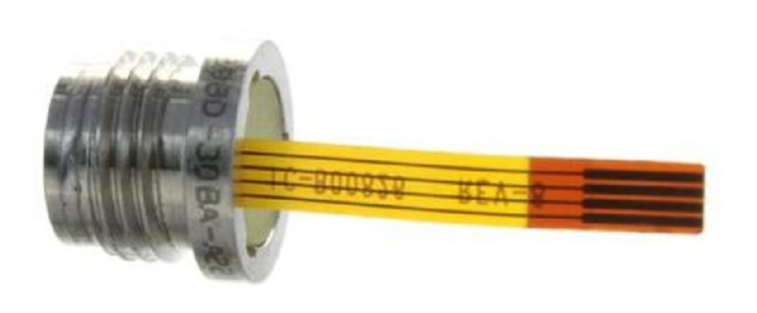

89BSD是TE推出的一款介质兼容的压阻式硅压力传感器，该传感器外形小巧，直径仅为9mm，可用于腐蚀性液体和气体、油罐液位、歧管压力等的检测与测量及潜水电脑中。
89BSD压力传感器密封在316L不锈钢壳体中，具有优秀的耐腐蚀性能，适于各种特殊环境下的压力测量。同时，该压力传感器支持密封表压和绝压测量，压力测量量程范围为6-30psi，适合高性能、低压应用。此外，89BSD采用螺纹O型环安装，并具有1/4-18NPT，1/4-19BSP，1/8-27NPT等多种螺纹接头，可供用户进行选择。
89BSD压力传感器的电源电压范围为1.8-3.6Vdc，工作温度范围为-40℃-85℃，可满足较广温度范围的要求。另外，该传感器峰值供电电流仅为1.4mA，能够满足绝大部分便携式设备的低功耗设计要求。同时，其过载压力最大为额定负载的2倍，为传感器的稳定使用提供了可靠保障。89BSD传感器利用硅油将压力从316L不锈钢隔离膜传递到感应元件上，避免了感应元件与外部发生直接接触，提高测量一致性，延长产品寿命。
此外，该低功耗24位DSADC数字输出压力传感器支持I2C接口协议，并且定制的ASIC具有温度补偿和偏移校正功能，为用户提供更高的精度。同时，89BSD采用柔性PCB线缆，可连接至对尺寸要求较高的终端，避免了空间对电气连接的限制。
1. 深度测量原理
压力-深度转换：
89BSD 传感器测量水压（通过绝压测量），根据公式 深度 = (水压 - 大气压) / (海水密度 × 重力加速度) 计算当前深度。潜水电脑需预先校准当地大气压（可通过水面初始化或手动输入）。
传感器典型量程（如 0~30 bar）覆盖休闲潜水深度（0~100 米）。
高精度需求：
89BSD 的精度（例如 ±0.5% FS）和低温度漂移对安全至关重要，避免深度计算误差导致减压病风险。
2. 气压补偿与算法
实时大气压监测：
潜水前，传感器检测水面气压（用于校准）；潜水后，监测气压变化辅助天气预警。气体密度计算：
在高气压环境下（如深潜），气体密度变化影响呼吸气体消耗率，需纳入潜水计划算法。
3. 安全与减压模型集成
NDL（免减压极限）计算：
压力传感器数据输入 Bühlmann/ZHL-16 等减压模型，结合潜水时间和深度动态计算剩余免减压时间。上升速率告警：
实时监测压力变化率，若上升速度超过安全阈值（如 10 米/分钟），触发声光报警。
4. 硬件设计要点
防水与耐腐蚀：89BSD 需通过 O 形环或灌胶密封，防止海水渗透（IP68 等级）。
低功耗优化：传感器工作电流（如 1.5 mA）需匹配潜水电脑的省电模式（间歇采样）。
信号处理：
数字输出（I2C/SPI）直接对接微控制器。
软件滤波（如 Kalman 滤波）消除波浪或动作引起的噪声。
5. 校准与维护
定期校准：使用标准压力源校正传感器偏移（每年或按使用频率）。
温度补偿：89BSD 内置温度传感器，需在固件中补偿温度对压力读数的影响。
通过上述方式，89BSD 压力传感器成为潜水电脑的核心传感单元，直接关系到潜水者的安全和数据可靠性。设计时需平衡 精度、功耗与环境适应性。
