TC Wafer（热电偶晶圆测温系统）：半导体制造中的温度监测革命

TC Wafer（热电偶晶圆测温系统）：半导体制造中的温度监测革命

**

在半导体制造的纳米级世界中，温度控制的精度直接决定着芯片的良率与性能。当制程节点突破 5nm 时，仅 2°C 的温度偏差就可能导致百万级晶体管失效。TC Wafer（热电偶晶圆）作为一种革命性的温度监测解决方案，正成为半导体制造中不可或缺的 "隐形质量守门人"。这种集成了微型热电偶网络的智能测温系统，通过直接镶嵌在晶圆表面的传感器阵列，实现了对制造过程中温度分布的实时精准监测，彻底改变了传统间接测温方式的局限。

一、技术原理与结构组成

TC Wafer 的核心工作原理基于 1821 年发现的塞贝克效应（Seebeck effect）：当两种不同金属导体在晶圆表面形成结点时，结点与参考结点间的温度差会产生可测量的微电势差（EMF）。通过精确测量这种电势差，系统能够反推出晶圆表面各点的实时温度。与红外测温等非接触式方法相比，这种接触式测量方式消除了热辐射干扰，在真空和等离子体环境中仍能保持测量精度，这对半导体制造中的薄膜沉积、快速热处理等关键工艺至关重要。

从物理结构看，TC Wafer 由基底材料和分布式温度传感器网络两大部分组成。基底通常采用与量产晶圆相同的材料，如硅、蓝宝石或碳化硅，确保在热膨胀系数上的匹配性，避免因温度变化产生的应力影响测量准确性。传感器网络则以 K 型热电偶（铬镍 - 铝镍合金）为核心，其结点尺寸极小（线径仅 0.127-0.254mm），在晶圆表面形成中心环绕式的均匀分布阵列。先进配置如瑞乐半导体的 12 英寸 TC Wafer 可实现 68 点高密度测温，采样率高达 100kS/S，确保捕捉温度的细微变化。

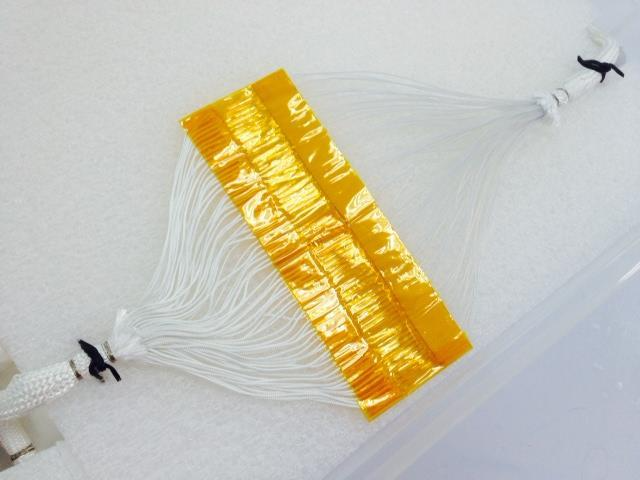

信号传输系统是 TC Wafer 的另一关键组件，包含耐高温电缆（通常包裹氧化铝陶纤线套）和真空贯通带（聚酰亚胺扁平电缆）。这些特殊设计的传输线路确保了在 10⁻⁷Torr 的超高真空环境和极端温度条件下，温度信号仍能稳定传输。最新的技术创新还引入了自校准功能，通过内置参考结点和标准电阻，TC Wafer 可实现现场自动校准，显著减少设备下线维护时间。

二、制造工艺与性能特征

TC Wafer 的制造融合了精密加工与材料工程的尖端技术。其核心工艺在于将微型热电偶传感器以高精度焊接方式固定在晶圆特定位置，这一过程需要严格控制焊接温度和压力，避免对基底晶圆造成损伤。对于 300mm（12 英寸）大尺寸晶圆，传感器的位置精度需控制在 ±50μm 以内，以确保温度分布图谱的准确性。

先进的 TC Wafer 采用模块化设计理念，可根据不同工艺需求灵活配置传感器数量和分布模式。基础型号通常包含 9-15 个测温点，覆盖晶圆中心到边缘的关键区域；高端型号则采用网格化分布，实现温度场的二维重建。在薄膜沉积工艺验证中，这种高密度配置能够识别因气体分布不均引起的温度梯度，精度可达 ±0.5°C。

性能指标方面，TC Wafer 展现出卓越的热稳定性和时间响应特性。其工作温度范围通常覆盖室温至 1200°C，满足从光刻胶烘烤到离子注入退火的全流程需求。在快速热处理（RTP）工艺中，系统能捕捉到每秒数百摄氏度的温度变化速率，准确记录升温曲线的斜率变化，这对掺杂活化率控制至关重要。值得注意的是，TC Wafer 的测量精度不受晶圆表面状态影响，无论是裸片、氧化层还是金属薄膜，都能保持一致的测温性能。

材料创新正推动 TC Wafer 性能持续突破。柔性基板技术采用聚酰亚胺柔性电路代替传统硅晶圆，可适应先进封装中常见的翘曲晶圆测温需求。而蓝宝石或碳化硅涂层封装的热电偶结点，则有效解决了高温环境下的金属元素挥发现象，降低了对工艺环境的微污染风险。这些材料改进使得 TC Wafer 能够在更苛刻的制造环境中可靠工作。

三、在半导体制造中的关键应用

TC Wafer 的应用贯穿半导体制造从前端制程到后端封装的全流程，成为工艺开发和量产监控的核心工具。在快速热处理（RTP/RTA）工艺中，温度均匀性直接影响掺杂分布和硅化物形成质量。实际生产数据显示，晶圆边缘温度常比中心低 20-50°C，这种不均匀性会导致掺杂活化率差异高达 15% 以上。通过 TC Wafer 提供的温度分布图，工程师可精准调整灯管功率分布，将晶圆内温度均匀性控制在 ±3°C 以内，显著提升器件电性一致性。

光刻工艺中的曝光后烘烤（PEB）环节对温度波动极为敏感，±1°C 的偏差可能导致关键尺寸（CD）变化超过 2%。传统方法依赖热板设定温度间接推测晶圆状态，而 TC Wafer 可置于光刻胶下方直接监控界面温度，揭示热板设定与实际传递温度的差异。某先进晶圆厂的应用案例显示，采用 TC Wafer 校准后，光刻 CD 均匀性提升 40%，有效降低了图案转移误差。

在薄膜沉积工艺（CVD/PVD/ALD）中，TC Wafer 的价值体现在工艺腔室的温度映射与优化。在原子层沉积（ALD）这类对温度极度敏感的工艺中，反应温度波动 ±1°C 即可导致薄膜厚度变化 > 1%。TC Wafer 能够实时反馈基座温度与晶圆实际温度的差异（由界面接触热阻引起），指导工程师优化静电卡盘（ESC）设计或氦背冷压力参数，将温度控制精度提升至 ±0.3°C。

蚀刻工艺中的温度监控同样受益于 TC Wafer 技术。低温蚀刻应用中，晶圆温度过低会导致反应副产物无法有效挥发，造成微负载效应；而等离子体引发的焦耳热可能导致局部过热，损伤光刻胶图案。TC Wafer 系统可同时监测晶圆表面温度和等离子体鞘层状态，帮助建立温度 - 压力 - 功率的多参数优化模型，将蚀刻均匀性提升 25% 以上。

设备维护与认证是 TC Wafer 的另一重要应用场景。新机台验收（Acceptance Test）和定期预防性维护（PM）都需要温度分布报告作为技术依据。通过对比不同时期的 TC Wafer 数据，工程师能够早期发现加热器老化、气体喷嘴堵塞等潜在问题，将非计划停机时间减少 30%。对于多腔室量产设备，TC Wafer 还可用于腔体匹配校准，确保不同腔体间的工艺一致性。

四、核心性能参数

温度范围 低温型：-150~700°C ；高温型：-150~1200°C 超高温：0-1600°C

热电偶类型 K型（0~900°C/±1.1°C）、T型（-270~400°C/±0.5°C）、R/S型（0~1768°C/±0.25%）

精度 ±0.5℃±0.1%读数（K型），毫开尔文（mk）级高分辨率

响应时间 微秒级快速响应，实时监控升/降温瞬态变化

真空适应性 聚酰亚胺密封电缆可耐受10⁻⁷托高真空环境
