【产品】恒流源驱动的低压力传感器SRT3000，自带全面温度补偿功能并精确校准
盛思瑞特-叶工
SRT3000是我公司推出的一个OEM硅微压力传感器系列，该系列产品从规格上讲属于低压力量程产品，其满量程为5KPA ,7KPA和10kPa。从驱动方式上讲，该系列属于恒流源驱动产品，其恒流源推荐值为1.5mA。SRT3000系列的制作工艺十分考究，其传感器芯片采用三维膜片结构，能够在保证总体精度和线性度的同时还具有极高的灵敏度。同时该系列产品还具有全面温度补偿的功能，其温度补偿范围极大，为-10~60℃，这是该系列的一个突出性优点。

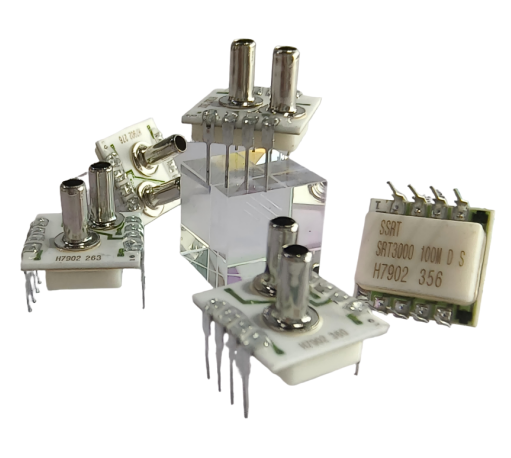

图1 SRT3000系列的实物图
SRT3000系列在生产过程中，为了保证静态零点和温度补偿零点的精准性，其使用了镭射微调的工艺，该工艺同时还能保证其温度补偿的精准度。由于该系列是恒流源驱动的关系，所以需要额外的接一个电阻与一个外部差分放大器，从而该器件能够对量程范围做到精确的校准。
SRT3000系列共有3个子型号产品，其全部为差压类型的器件，即其压力传感可以是正向压力，也可以是反向压力。以SRT3000-050M-D-S为例，其压力测量范围即为-5KPA~+5KPA,该系列器件的封装全部采用双列直插式（DIP），使用起来方便简单，接口兼容性好。并且其接口设计为短管，其适用范围更广，客户也能根据自身的实际需求进行密封选择。该系列产品的工作温度范围为-40°C~+85°C，满足工业产品等级的标准。但同时也要注意，尽量在其-10~60℃的温度补偿范围内使用，以达到最佳的精确度和线性度。

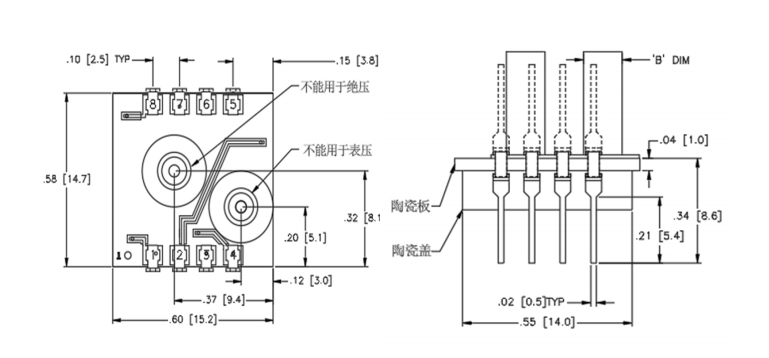

图2 产品尺寸图
SRT3000系列补偿式低压恒流传感器的主要特点：
• 高精度、小量程器件，适用于高精密设备
• 恒流源驱动，推荐电流典型值1.5mA
• 简单方便的双直插封装（DIP）
• 全面温度补偿功能，并且经过精准的零点校准
• 通过内置专用电阻和外接放大器，可实现量程校准功能
• 性能强大，可靠性高，零点稳定
• 5KPA，7KPA ，10KPA多种压力范围可选
• 温度补偿范围极大-10~60°C
• 工作以及存储温度范围大，-40°C~+85°C
SRT3000系列补偿式低压恒流传感器的典型应用：
• 医疗设备
• 呼吸器
• HVAC（空调系统）
• 液位测定装置
• 流量检测设备
• 工业控制设备
