ADXL357的替代选择

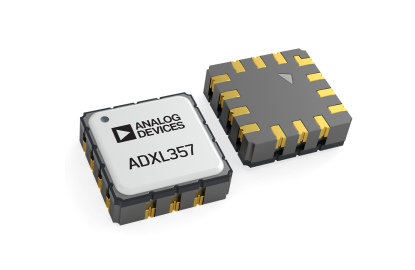

数字输出的ADXL357均为低噪声密度、低0g失调漂移、低功耗、3轴加速度计，具有可选测量范围。低失调、低噪声和低功耗ADXL357可在高振动环境下实现精确的倾斜测量。ADXL356在更高频率范围内具有低噪声特性，非常适合状态监控和其他振动检测应用。ADXL357多功能引脚名称仅可由串行外设接口(SPI)或受限I2C接口的相关功能引用。ADXL357广泛应用于：惯性测量单元(IMU)/航姿和航向参考系统(AHRS) ，平台稳定系统，结构健康监控，地震成像，倾斜检测等高精度工业领域。
下面我们就来对比看看，有哪些产品可以替代ADXL357~
ADXL357 (ADI) | SCL3300 (村田) | SCA3300 (村田) | 替代建议 | |
|---|---|---|---|---|
| 类型 | 加速度计 | 倾角传感器 | 加速度计 | SCA3300 类型匹配 |
| 核心输出 | 加速度 (g) | 倾角 (°) | 加速度 (g) | SCA3300 输出匹配 |
| 量程 (g) | ±10g, ±20g, ±40g | ±1.7g (对应 ±90°) | ±2g, ±4g, ±8g | SCA3300 量程更小 |
| 噪声密度 | 极低：80 µg/√Hz | 较高：90 µg/√Hz | 中等：75 µg/√Hz | ADXL357 噪声性能最佳 |
| 偏置稳定性 | 极佳：0.3 mg | 一般：3.5 mg | 较好：1.2 mg | ADXL357 长期稳定性最优 |
| 接口 | SPI | SPI | SPI | 三者兼容 |
| 温度性能 | 优异，内置温补 | 良好 | 优异，内置温补 | SCA3300 和 ADXL357 更接近 |
| 主要应用 | 振动监测、精确定位、惯性测量 | 倾斜测量、水平监测 | 振动监测、状态监测、惯性测量 | SCA3300 应用重叠度高 |
ADXL357 以其极低的噪声密度著称，这意味着它具有非常高的分辨率，能够检测到极其微小的振动或运动变化。 对于要求极致分辨率的应用（例如高端地震学或精密仪器），ADXL357 仍是不可替代的。对于一般的工业振动监测，SCA3300 完全足够。 在需要极低漂移的惯性导航或长时积分应用中，ADXL357 的优势明显。对于大多数情况，SCA3300 的性能是可接受的。
ADI的产品通常价格较高且交期可能较长。村田的这两款产品在供应和成本上有一定的优势。
除去村田的2款产品以外，还有哪些替代方案呢？
主要参数对比表
参数 | IAM-20381 | IIS3DWB | ADXL357 | 说明 |
|---|---|---|---|---|
| 核心类型 | 6轴IMU (3轴加速度计 + 3轴陀螺仪) | 3轴加速度计 | 3轴加速度计 | IAM-20381集成了陀螺仪，其他两款是纯加速度计。 |
| 输出接口 | I²C, SPI | SPI, I²C | SPI , 模拟电压输出 (±V) | ADXL357的模拟输出是其独特优势，可直接连接ADC。 |
| 量程 (g) | ±2, ±4, ±8, ±16 | ±2, ±4, ±8, ±16 | ±10,±20, ±40 | ADXL357的量程选择更偏向中高g值应用。 |
| 噪声密度 (µg/√Hz) | ~ 220 (典型值) | 45 (在ODR 4.8kHz, ±16g) | 80 (在ODR 4kHz, ±10g) | IIS3DWB的噪声性能最优异，非常适合振动分析。 |
| 运行电流 | ~ 0.8 mA (加速度计模式) | ~ 0.65 mA (高性能模式) | ~ 200 µA (典型值) | ADXL357的功耗最低，适合电池供电。 |
| 温度范围 | -40°C 至 +85°C | -40°C 至 +105°C | -40°C 至 +125°C | IIS3DWB和ADXL357的工业温度范围更宽。 |
| 关键特性 | 集成陀螺仪，成本低，体积小 | 超低噪声，高稳定性，工业级 | 低噪声，模拟输出，低功耗，高分辨率 |

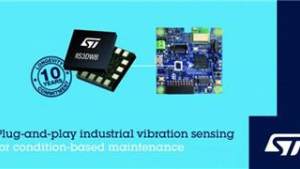

STMicroelectronics IIS3DWB
定位：工业振动传感市场。这是ST专门为状态监控(Condition-based Monitoring, CbM) 和预测性维护应用设计的旗舰级加速度计。极其优异的噪声性能，出色的偏置和灵敏度稳定性，以及宽温度范围。其性能指标足以捕捉机器振动中细微的高频特征，是进行故障诊断和分析的理想选择。数字接口（SPI）也简化了系统设计。
简单来说，IIS3DWB 和 ADXL357 是面向工业和高精度应用的“专业选手”，而 IAM-20381 是面向消费电子的“全能型”选手。
