气动密封阀门的工作原理

气动密封阀门的工作原理

气动密封阀门是一种通过压缩空气驱动阀芯或阀板运动，实现流体通道启闭或调节的自动化阀门。

其核心工作原理及技术特点如下：

一、工作原理

‌气动执行机构驱动‌
压缩空气进入气动执行器（气缸），推动活塞或膜片运动，通过机械连杆带动阀芯（如球阀、闸阀、蝶阀等）旋转或升降，从而开启/关闭阀门或调节开度。

‌密封机制‌

‌软密封‌：采用橡胶、聚四氟乙烯（PTFE）等弹性材料，通过阀芯与阀座紧密贴合实现零泄漏。

‌硬密封‌：金属阀座与阀芯配合，通过高精度加工或预紧力保证密封性，适用于高温高压环境。

‌控制信号响应‌
接收工业自动化系统的电信号（如4-20mA），通过电气阀门定位器转换为气压信号，精确控制阀门开度，实现流量、压力等参数的调节。

传感专家

二、关键组件

‌气源处理单元‌
包括分水滤气器（去除水分杂质）、减压阀（稳定气压）、油雾器（润滑），确保气源清洁稳定。

‌阀体类型‌

‌球阀‌：阀芯为球体，旋转90°实现全开/全关，密封性能优异。

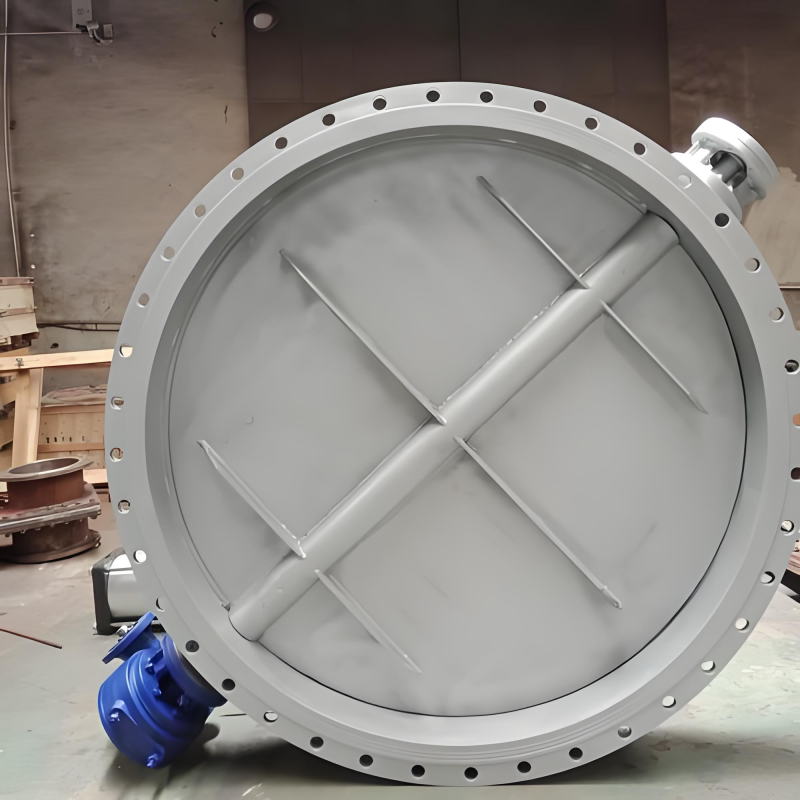

‌蝶阀‌：阀板旋转调节流量，结构紧凑，适用于大管径。

‌闸阀‌：闸板垂直运动切断流体，压损小，适合全开全关工况。

三、技术特点

‌快速响应‌：气动驱动可实现毫秒级启闭，适合紧急切断或高频操作。

‌本质安全‌：无需额外防爆措施，适用于易燃易爆环境。

‌远程控制‌：可通过PLC或DCS系统实现自动化控制。

四、典型应用场景

‌化工/石油‌：腐蚀性介质或高压管道的安全切断。

‌食品/医药‌：无菌环境下的流量调节（需符合卫生标准）。

‌航天/能源‌：高可靠性要求的流体控制系统
