你每天都在用的“隐形高手”——应变式压力传感器
你有没有想过，为什么手机能测心率，汽车能感知胎压，甚至厨房里的智能水壶也能知道水烧开了？其实，这些设备背后都藏着一个默默无闻的小英雄——应变式压力传感器。
听起来是不是挺高大上的？别急，咱们用最通俗的语言，带你认识这位“隐形高手”。如果你觉得这名字有点拗口，记住，它的核心功能其实很简单：就是把压力“翻译”成电信号。
我们先想象一个场景：你坐在沙发上，身体的重量通过沙发弹簧被压下去。这个时候，弹簧被压缩，它的形状发生了变化。如果我们在弹簧上贴几根“敏感”的电阻条，这些电阻条也会跟着变形，它们的电阻值就会发生改变。通过测量电阻的变化，我们就能知道到底有多少力在起作用。

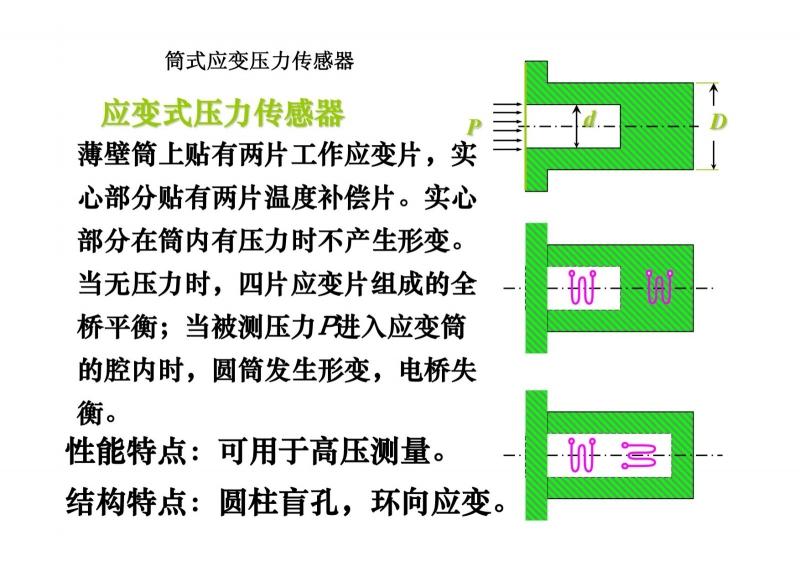

这，就是应变式压力传感器的基本原理。它内部通常有一块能被压力变形的弹性体，上面贴着应变片。当外力施加到弹性体上时，应变片发生形变，导致电阻变化，从而产生一个与压力成比例的电信号。这个信号被送到电路里处理后，就能变成我们能理解的数据了。
那么，这样的传感器有哪些种类呢？其实它的分类方式也有点“因地制宜”的意思。按弹性体的形状不同，可以分为环形、柱形、梁形等；按应变片的材料，又分为金属箔式和半导体式。
金属箔式应变片像是传感器界的“老将”，稳定性强，适合大多数工业场景；而半导体式应变片则像是“新秀”，灵敏度更高，适合对精度要求特别高的场合，比如医疗设备。
说到应用场景，应变式压力传感器简直无处不在。在工业领域，它用来监测管道压力、液压系统和风力发电设备中的载荷变化；在消费电子里，它让手机能测血压、智能手表能记录运动数据；在汽车上，它负责检测轮胎气压、刹车系统的工作状态。
举个具体的例子：你每次开车出门前，仪表盘上显示的“胎压正常”这四个字，其实就靠的是车里的几个小传感器。它们被安装在轮胎内部，当轮胎气压变化时，传感器立即做出反应，把数据传回中控系统，提醒你该加气还是放气。
再比如说厨房里的智能电饭煲。它能自动判断米水比例是否合适，靠的就是底部的压力感应装置。当水温上升、压力增加时，传感器会告诉电饭煲“该跳闸了”，防止糊锅。
这么看来，应变式压力传感器虽然小，但作用可真不小。它像是一个“翻译官”，把物理世界的变化“翻译”成数字语言，再由我们去解读。
当然，它也有自己的局限。比如对温度比较敏感，在高温环境下可能需要额外的补偿设计；或者在高震动、高冲击的场合，需要更坚固的结构支撑。
所以工程师们也一直在想办法改进它。比如把应变片做得更薄，弹性体材料更轻更强，或者把多个传感器组合起来，提高测量的稳定性和精度。
如果你对这类设备感兴趣，其实可以动手玩一玩。网上有很多关于制作简易应变式传感器的教程，用一根金属丝、一些胶水和万用表，就能感受到压力和电阻之间的关系。动手的过程中，你会更直观地理解这背后的技术。
下次你再看到手机能测心率，或者汽车仪表盘显示胎压，不妨想一想——这背后，可能就有一个“看不见的”应变式压力传感器在默默工作。
