智能光伏监控汇流箱的行业应用解决方案

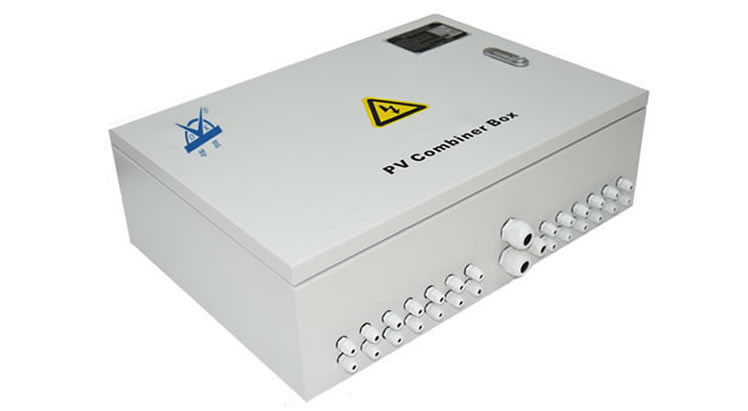

随着光伏电站规模的不断扩大和分布式光伏系统的普及，光伏阵列的接线数量和管理难度显著增加。为了降低运维成本、提高系统安全性与发电效率，智能光伏监控汇流箱（Smart PV Combiner Box with Monitoring）应运而生。它不仅实现了多路光伏方阵的汇流、保护与输送，还集成了实时监控、数据采集、故障报警及远程运维等智能功能，是现代光伏电站的“神经节点”和“安全网关”。

二、智能光伏监控汇流箱工作原理

1. 光伏汇流基本原理

在一个光伏阵列中，每若干块光伏组件串联形成一条光伏串（String），输出直流电。大型电站或分布式光伏项目通常包含几十至上百条光伏串，如果直接将每条串送到逆变器端，不仅布线复杂，损耗大，还不便保护。

汇流箱的作用是将多条光伏串的直流电流汇聚在一起，通过总输出端送入逆变器直流输入，形成集中式或组串式逆变。

2. 智能化原理

与传统汇流箱相比，智能光伏监控汇流箱在内部集成了电流、电压、绝缘、温度、SPD状态等在线检测模块，并通过通信单元（RS485/Modbus、CAN、以太网或4G/5G）将实时数据上传至监控系统或SCADA平台，实现远程监测、故障定位、智能告警和数据分析。

其核心组成及原理：

汇流回路：多路光伏串输入，单路或双路直流输出。

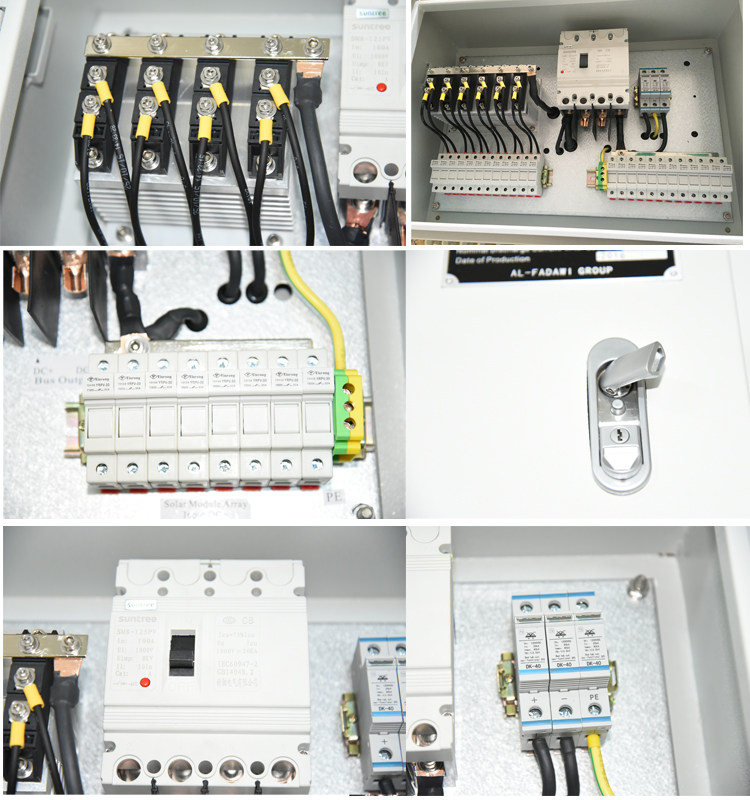

防护装置：直流熔断器、隔离开关、直流浪涌保护器SPD、接地模块等。

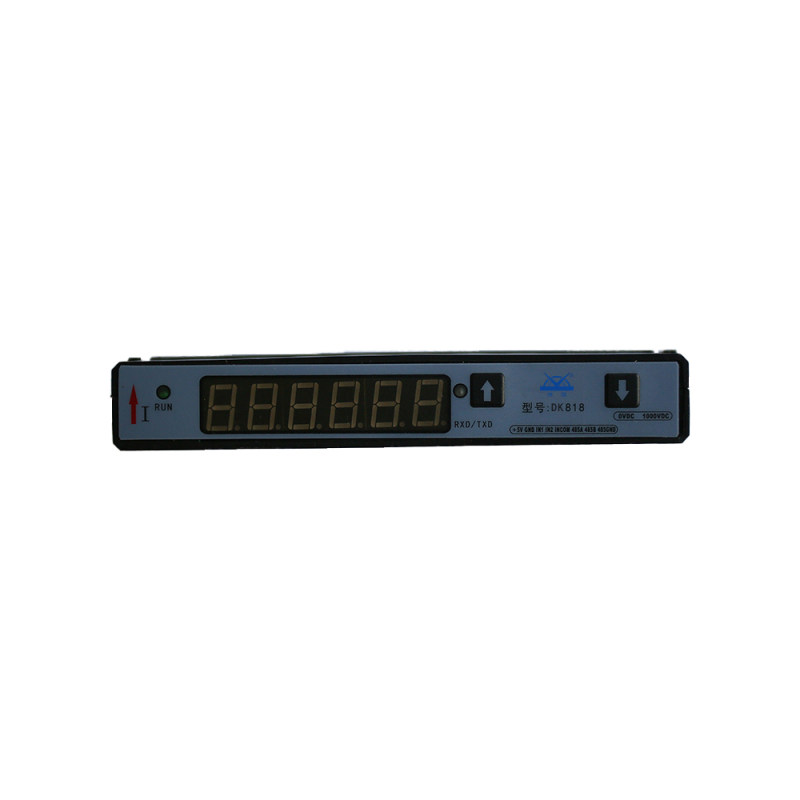

传感与监测：霍尔传感器或分流器测量每路电流；电压采集模块检测母线电压；PT100/NTC温度传感器监测端子、SPD或箱体温度；绝缘监测模块检测正负对地绝缘电阻。

智能控制与通信：内置MCU或PLC，通过Modbus-RTU/TCP、IEC61850等协议与上位机交互。

供电：可由光伏直流母线经DC/DC转换供电，也可外接AC/DC电源。

3. 典型参数范围（参考）

单路光伏串电流（Is）：8~15 A（可扩展至30 A）

单路输入电压（Us）：≤1500 V DC（常见1000 V或1500 V）

输入路数：6/8/12/16/24路可选

总输出电流：100~600 A DC

浪涌保护器（SPD）：1000 V/1500 V DC，Imax ≥40 kA，Up≤3.5 kV

熔断器额定电流：15 A/20 A/30 A（gPV型）

绝缘监测范围：0~10 MΩ，报警阈值可设定（常见500 kΩ）

通信接口：RS485、以太网、NB-IoT/4G

防护等级：IP65~IP67（户外安装）

工作温度：-40~+70 ℃

三、地凯科技智能光伏监控汇流箱的作用

安全防护

直流熔断器和隔离开关用于防止回路短路或反向电流。

浪涌保护器可有效释放雷击或操作过电压，保护组件与逆变器。

绝缘监测和接地监控可防止直流侧接地故障引发火灾或人身触电。

实时监控

每路电流、电压、功率在线采集，实现故障快速定位（如某一串光伏板遮挡或失效）。

温度、湿度、SPD状态等可预防火灾、闪络或设备损坏。

远程运维与数据管理

通过SCADA系统可实时查看每路发电量、效率及故障告警，大幅减少人工巡检。

采集的数据支持大数据分析，优化运维策略和预防性维护。

提升发电效率

通过精准监测及时发现异常，减少损失。

支持IV曲线采集，辅助判断组件衰减情况。

四、地凯科技智能光伏监控汇流箱行业应用解决方案

1. 大型集中式光伏电站

需求：高电压（1500 V DC）、多路输入、高可靠性、防雷能力强。

方案：采用24路1500 V DC智能汇流箱，每路熔断器30 A，SPD Imax 40 kA以上，防护等级IP65；通过光纤/4G与电站监控中心通讯；内置绝缘监测，报警阈值500 kΩ；适应-40~70℃环境。

参数示例：

输入路数：24路

单路最大电流：30 A

输出电流：500 A

SPD：DC1500 V，Imax 40 kA，Up≤3.5 kV

通信：RS485+以太网冗余

效果：通过智能监控，每年减少人工巡检成本30%以上，故障定位时间由2小时缩短至5分钟，发电量提升约1-2%。

2. 工商业分布式光伏

需求：输入路数少（6~12路），注重经济性和智能化。

方案：配置8路或12路智能汇流箱，每路熔断器15 A，DC1000 V SPD，带Wi-Fi或NB-IoT模块直连云端。可集成电能计量模块，适合屋顶光伏。

参数示例：

输入路数：12路

单路最大电流：15 A

输出电流：150 A

SPD：DC1000 V，Imax 20 kA

通信：4G/NB-IoT

效果：业主可通过手机APP实时查看每路发电量和设备状态，及时发现组件故障，维护简单。

3. 渔光/农光互补及山地光伏

需求：环境恶劣、潮湿、腐蚀、温差大。

方案：选用不锈钢或铝合金箱体、IP67防护等级、加装加热与除湿模块；SPD采用防盐雾设计；监测模块支持远程固件升级。

参数示例：

输入路数：16路

DC1500 V

箱体材质：316L不锈钢

防护等级：IP67

工作温度：-40~+70℃

效果：在高湿度/盐雾环境下依然保证稳定运行，延长寿命3-5年。

4. 智慧光伏电站运维平台集成

需求：将汇流箱与逆变器、气象站、储能系统等多源数据整合，实现智能调度。

方案：智能汇流箱内置IEC61850协议，数据直接上传至数字孪生平台，与SCADA系统集成，实现组件级监控、IV曲线诊断、故障自动派工。

参数示例：

通信：IEC61850 over Ethernet

支持多点温度监测（>4点）

数据刷新周期：≤1 s

与储能PCS联动进行直流侧安全管理

效果：实现全生命周期智能运维，降低故障率20%，运维人员减少一半。

五、安装与维护要点

选型

根据光伏组件电压、电流、串数选定输入路数与额定参数。

根据地区雷暴日数、海拔选择SPD规格与箱体防护等级。

接线

正负极极性清晰，采用耐UV光伏专用电缆；端子压接符合IEC标准。

箱体可靠接地，接地电阻≤4 Ω。

调试

上电前检查熔断器、SPD状态；设定报警阈值（如绝缘电阻≥500 kΩ）。

验证通信联调，确保数据上传至监控平台。

运维

定期检查箱体密封性、防水透气阀状态。

每半年检查SPD失效指示并更换。

地凯科技智能光伏监控汇流箱已经从传统“被动汇流”升级为“主动监控+智能运维”的关键设备，是现代光伏系统安全、高效、智能运行的必备环节。通过合理选型、科学部署与智能化平台集成，可以有效提高发电效率、降低运维成本、延长设备寿命，助力光伏电站向数字化、智能化方向发展。
