避免测量失准！电磁流量计安装必须绕开的坑
青岛仪表阿晟测控
在电磁流量计安装过程中，您是否遇到过流量计测量不准、维修困难甚至彻底失效的问题？很多时候，并不是仪表本身有问题，而是安装细节被忽略了。电磁流量计直管段不够、孔板流量计差压变送器安装位置不对等，这些看似微小的失误，却会直接导致系统运行异常。今天简单出一期电磁流量计安装“避坑”指南，帮你从根源避开这些坑。

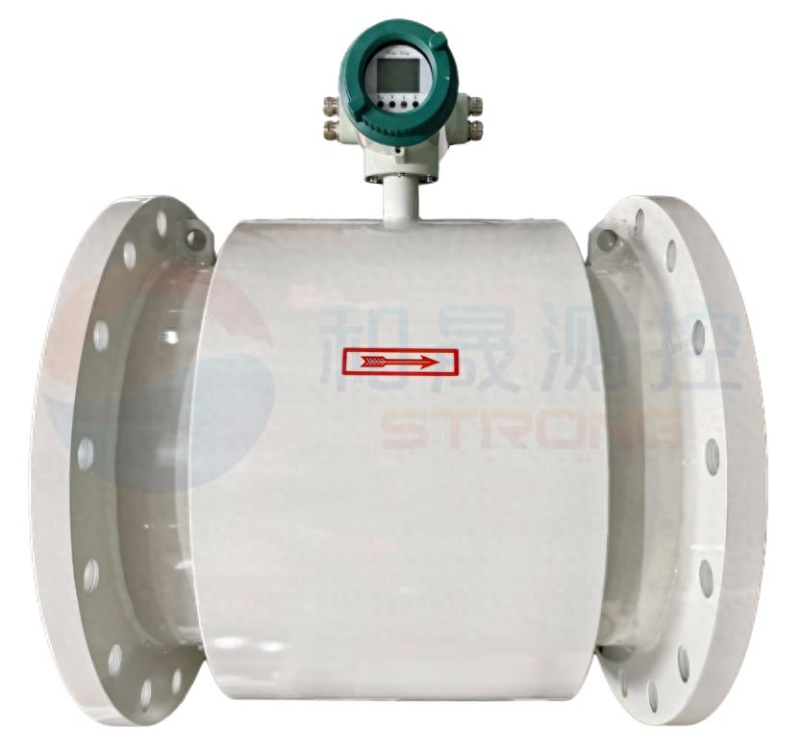

首先了解一下电磁流量计，电磁流量计是应用法拉第电磁感应定律，根据导电流体通过外夹磁场时感生的电动势来测量导电流体流量的一种仪表。具体测量原理为：在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极，当导电液体沿测量管轴线运动时，导电液体作切割磁力线运动产生感应电势，此感应电势由测量管上的两个电极检出，数值大小为：E=K·B·V·D。后通过电缆传送至转换器，经过信号处理及相关运算后，将累计流量和瞬时流量显示在转换器的显示屏上。
一、电磁流量计安装位置：

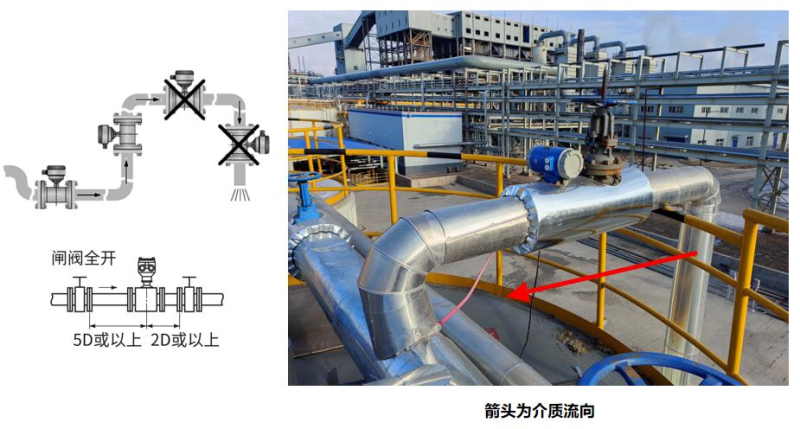

管路必须完全充满液体。保证管路始终充满液体至关重要，否则流量显示会受到影响，而且还会出现测量错误。当流体有分流或含有固体颗粒沉淀物时，建议采用垂直安装。但采用垂直安装时，要遵循流体必须从下到上的走向，以保证管路充满流体。
避免气泡。如果有气泡进入测量管，流量显示会受到影响，而且还会出现测量错误。如果在测量管附近存在阀门，尽量将流量计布置在阀门上游，可避免压力减小产生气泡。
二、电磁流量计安装方向：
如果电极与地面垂直，聚集在顶部的气泡或沉淀在底部的沉淀物会导致测量结果出错。请将分体型测量管的接线盒以及一体型的转换器安装在管道系统的顶部。

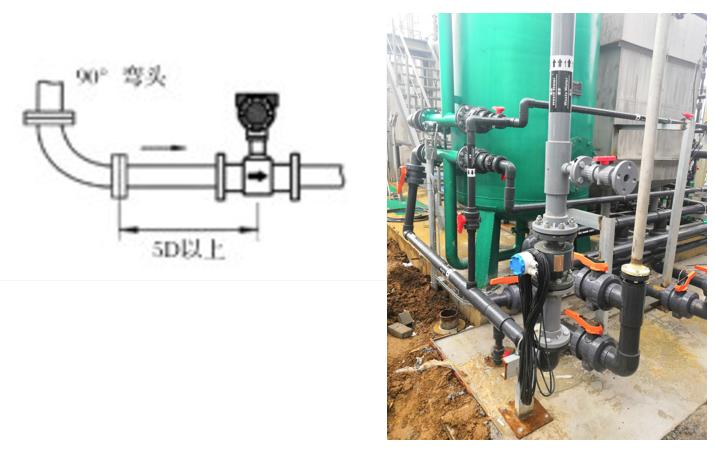

三、对直管段要求：
在测量管附近区域不要安装任何可能会干扰磁场、感应信号电压和干扰测量管流场分布的东西。一般情况下，需要保证上游5Ｄ和下游３Ｄ的直管段，如有弯头、阀门等扰流件，则需直管段长度应更大强烈建议在下游安装阀门，这样可以避免在测量管内发生流量波动，且可以避免测量从空管状态开始计数保持稳定的流体电导率。
对于特殊的安装，例如大口径流量计的安装。大口径管道在多数场合下是埋在地下的，因此大口径传感器在安装前应做好水泥地坑，水泥地坑应有足够的活动空间，侧壁埋有铺设电缆的钢管，上有盖板防止雨淋，下有泄水管以避免坑内积水而使传感器浸水。为了拆装方便，传感器应放在垫脚上，且在下游侧装有活络的伸缩管。
大家在现场还遇到过哪些经典的安装问题？是如何发现并解决的？欢迎留言分享。
