管道火花探测器的核心工作原理以及安装规范

管道火花探测器的核心工作原理

‌红外光谱检测‌
采用红外传感器（400nm-1100nm）和紫外传感器（<300nm）检测火花特征光谱，通过光电转换电路将光信号转化为电信号，经CPU分析后触发联动灭火装置‌。

‌多模组协同‌
集成热源传感器、紫外传感器等，结合光谱校正算法提升抗干扰能力，探测视场角达120°，需对射安装双探测器以覆盖圆形管道检测区域‌。

‌快速响应机制‌
响应时间≤0.1秒，可检测≤1mJ能量的火花，触发后联动喷淋系统或隔爆阀，实现火花熄灭或管道隔离‌。

传感专家

安装规范要点

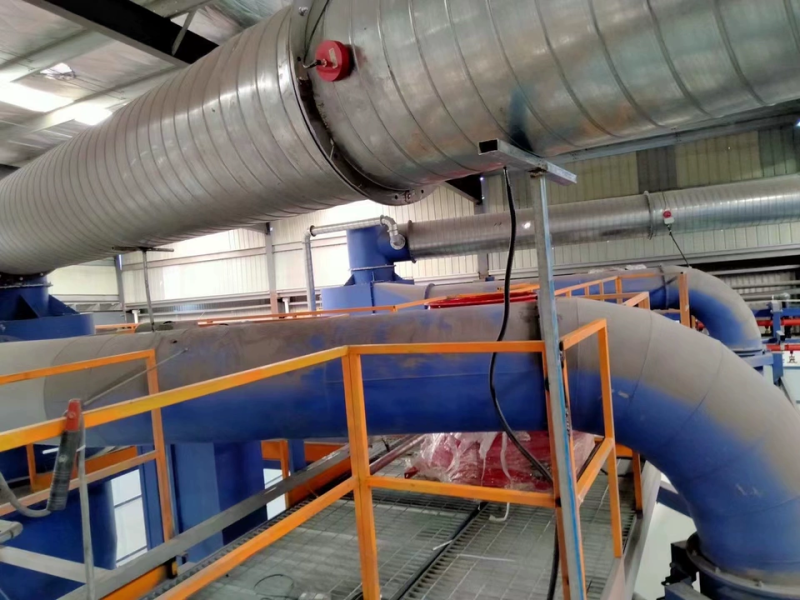

1. ‌安装位置‌

‌距离要求‌：

砂光机后主管道3-5米处安装探头，8-10米处安装熄灭装置，确保火花在触发前被拦截‌。

探测器与喷头间距通常为9-12米，避免监测盲区（计算公式：L=v×t，v为风速，t为系统延时）‌。

‌避让区域‌：远离弯头、法兰、风机出口等干扰源，避免光线或电磁干扰‌。

2. ‌环境要求‌

需安装在防雨、防尘、防日照环境中，保护光学器件灵敏度‌。

粉尘爆炸危险区（20/21/22区）需符合GB 50058防爆设计，防护等级≥IP54‌。

传感专家

3. ‌系统联锁‌

与除尘器、风机联锁，触发后自动切断电源并启动喷淋‌。

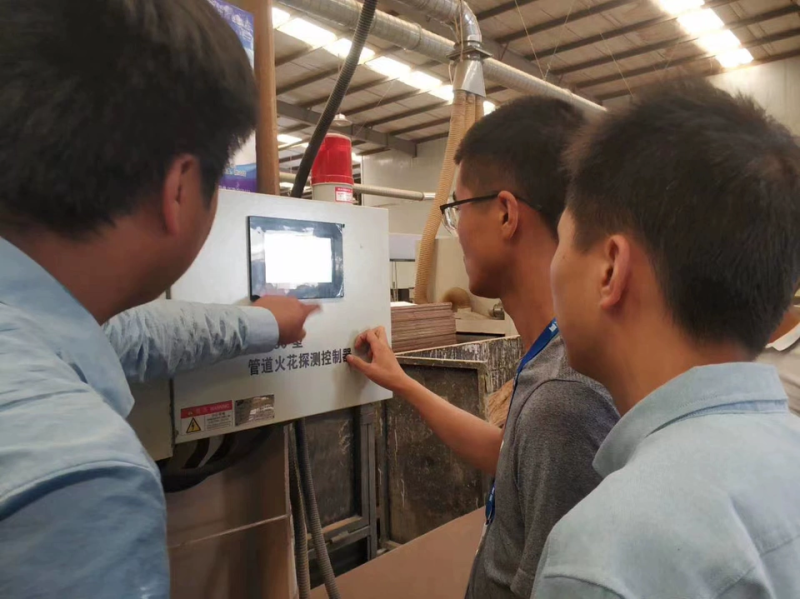

控制箱应靠近探头安装，缩短线路以加快响应速度‌。

4. ‌维护要求‌

每月清洁探测器镜头，校准灵敏度，检查水压（≥0.4MPa）及介质储量‌。

备用电源需支持满载5分钟运行，确保故障时持续工作‌。
