金融行业安全用电解决方案：从 “分散运维” 到 “物联网智控” 的安全升级
安科瑞 刘芳 18860995107
01行业背景：
银行是国家金融行业的机构，是消防管理单位，但电气系统设计、建设、运营、使用的过程中往往忽视安全用电和规范用电，主要表现在以下几个方面：
1.1基础管理落后
目前的各营业网点、自助银行及办公大楼等用电系统还处于无网络化、无智能化的分散独立运行的状态，部分网点采用门店租赁方式，内部设施不完善，管理不健全，消防风险隐患较大。
1.2安全隐患缺乏有效手段监管
运营过程中缺乏现代化技术手段监管，保护与负载不匹配、负载随意添加分路引线、常年失修、鼠患、电器使用不规范，均容易引起火灾。部分地线缺失等隐患导致设备与人身安全无法得到保障。
1.3电能损耗浪费、存很大安全隐患
银行营业场所用电分8小时设备和24小时运行设备及定时工作设备。其中24小时运行设备须对用电安全进行实时监测，非24小时设备中70%的用电属于营业性用电，比如照明、大厅电脑、空调、饮水机、LED屏等设备，下班后需拉闸断电；但在实际执行中仍会存在不执行的现象，造成大量的能源浪费和安全隐患。
02解决方案
2.1 整体架构

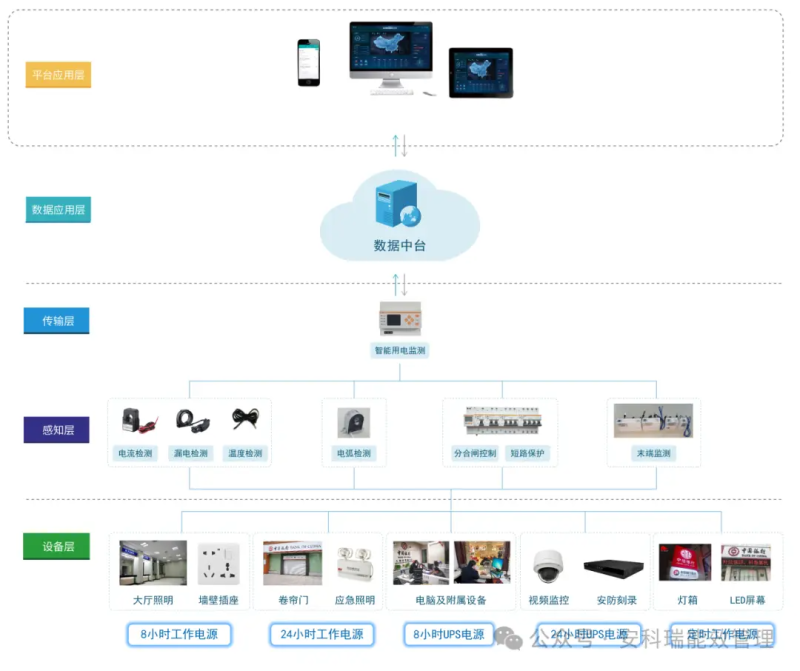

金融行业安全用电解决方案由设备感知层、设备传输层、数据应用层、和平台应用层几大部分组成。是一款基于物联网、云计算和大数据分析的用电管理、远程智控解决方案，可监测营业网点、办公大楼、自助银行等机构的电气设备，利用设备自由分组、远程配置用电计划等功能，实现用电的远程智能化管理和精细化管理。

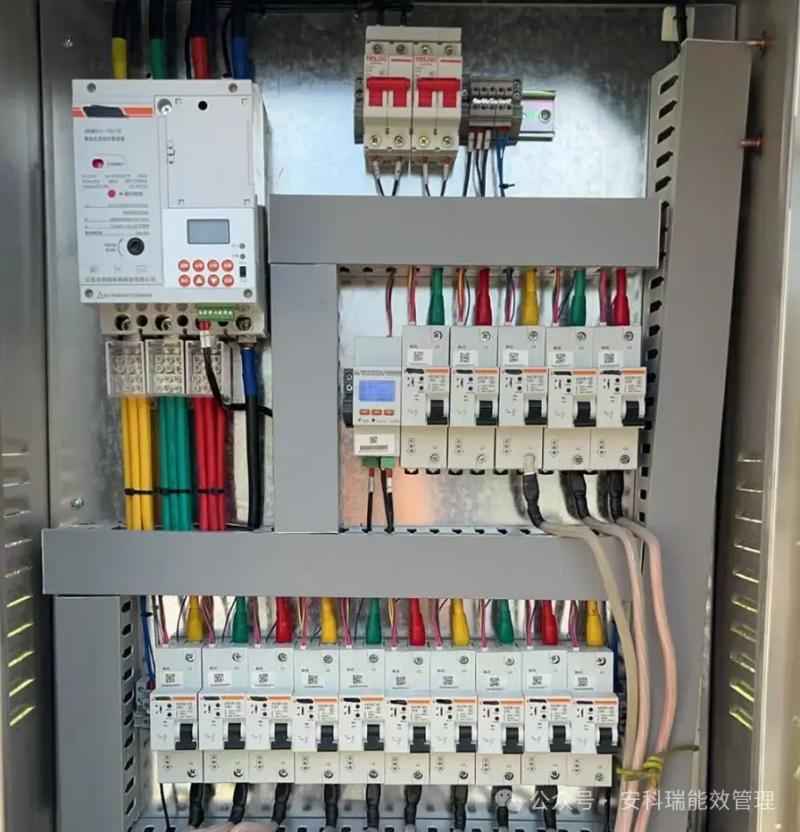

2.2二三级配电箱方案（主+分回路全控）
2.2.1方案说明：改动原有电气线路和设备，可操控电气设备分合闸
主回路更换塑壳断路器，在获取线路用电参数的同时，同时实现远程控制分合闸。
分回路更换微型断路器，在获取线路用电参数的同时，同时实现远程控制分合闸。
本地选择触摸屏实现数据展示和一键上下班功能。
智能断路器由智慧用电网关上传至平台。

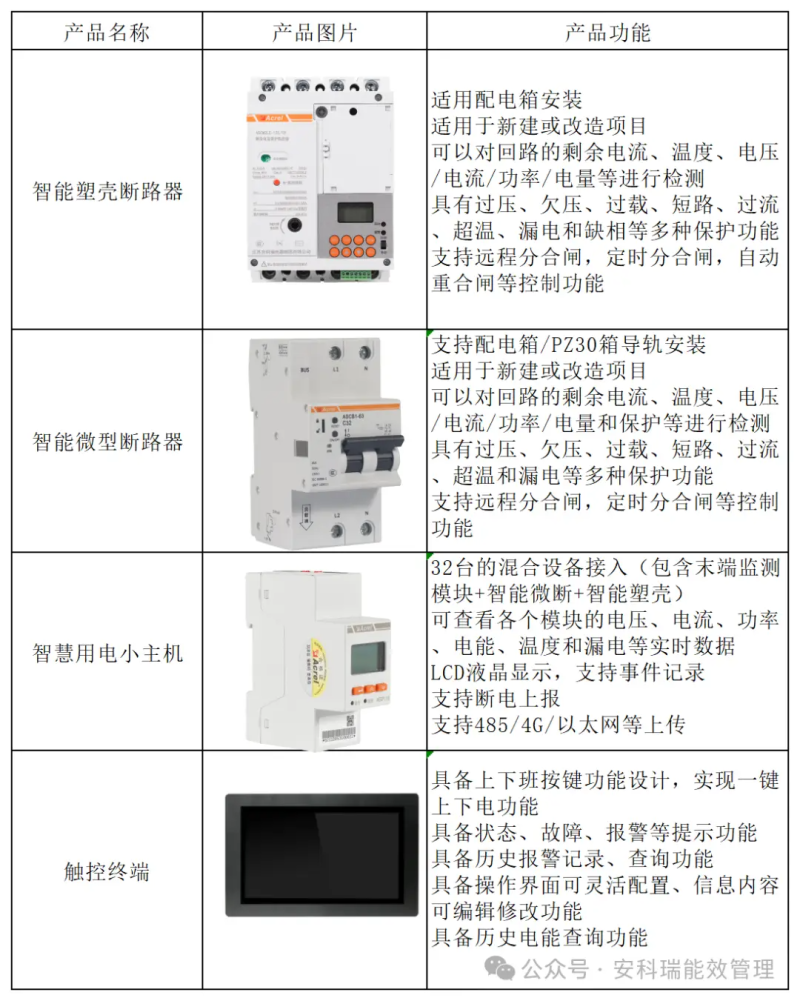

2.2.2智能硬件
2.3二三级配电箱方案（主+分回路监测）

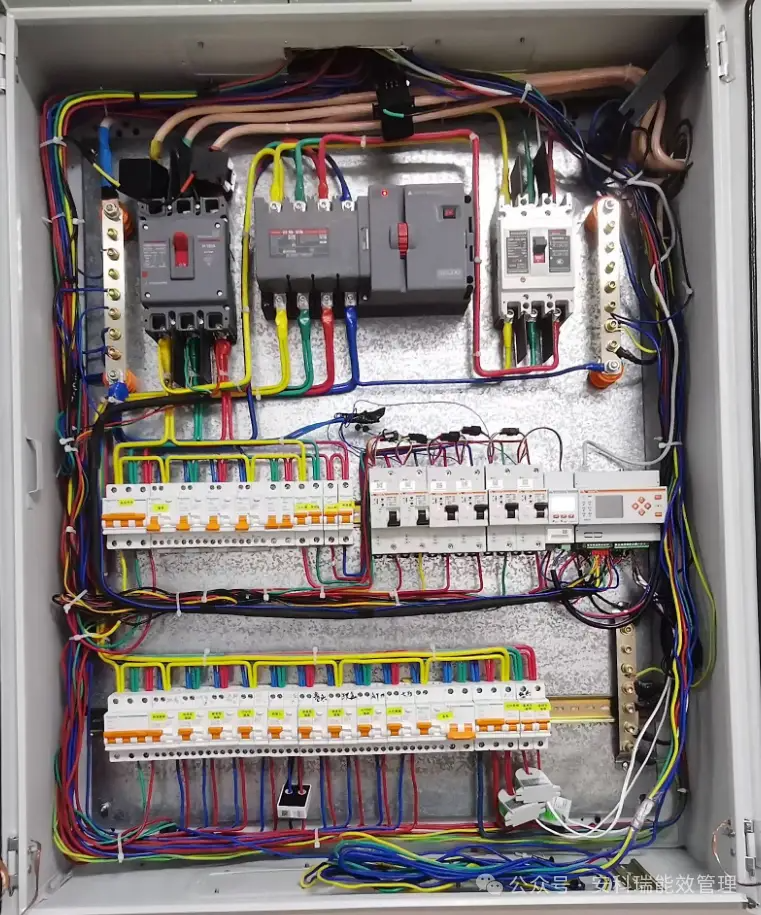

2.3.1方案说明：不改动原线路，实现配电箱电气参数监测全覆盖。
主回路加装卡扣式互感器，测温传感器，环境温湿度传感器不改动原线路，在获取线路用电参数。
分回路加装末端监测模块不改动原线路，在获取线路用电参数。
照明回路选择加装故障电弧传感器不改动原线路在线获取线路异常电弧、电火花参数。
定时控制回路选择加装智能断路器实现定时控制功能。
本地选择触摸屏实现数据展示和一键上下班功能。

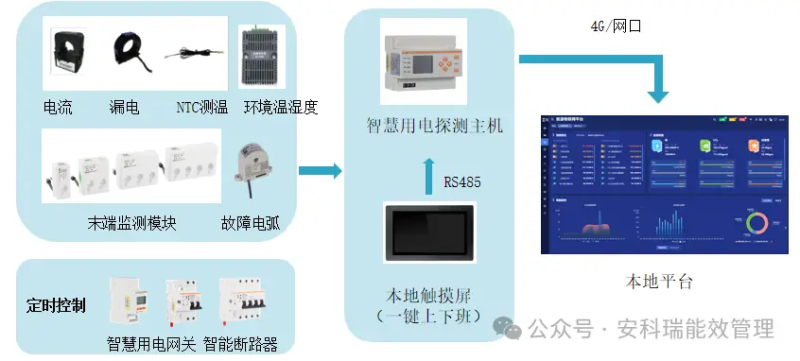

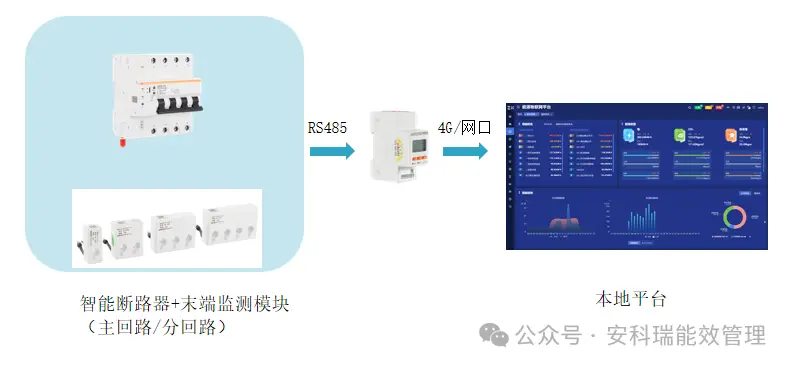

末端监测模块、故障电弧、环境温湿度模块，智能断路器统一由智慧用电探测主机上传至平台。

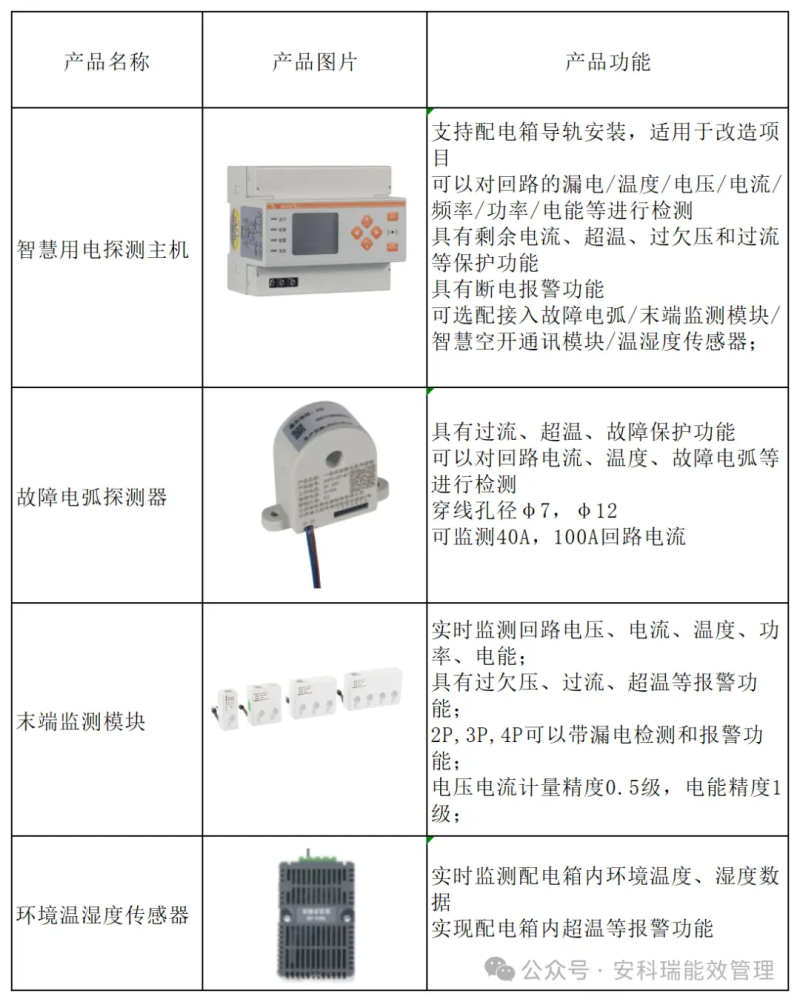

2.3.2 智能硬件
2.4末端配电箱方案（主回路控制+分回路监测）
2.4.1方案说明：改动原有电气线路和设备，可操控主开关分合闸
主开关更换微型断路器，在获取线路用电参数的同时，同时实现远程控制分合闸。
分回路加装末端监测模块不改动原线路，在获取线路用电参数。
末端监测模块智能断路器统一由智慧用电网关上传至平台。
2.5ATM机和数据机房用电方案(示范网点)

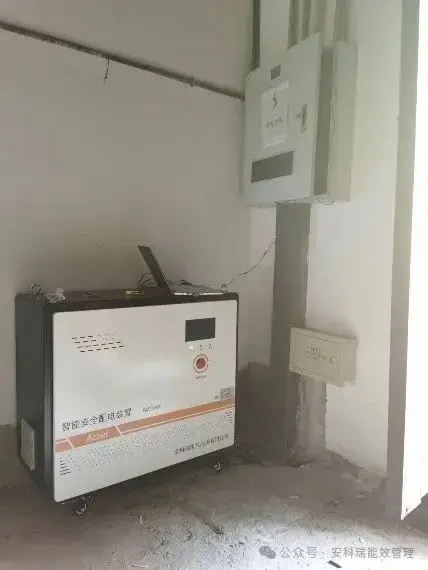

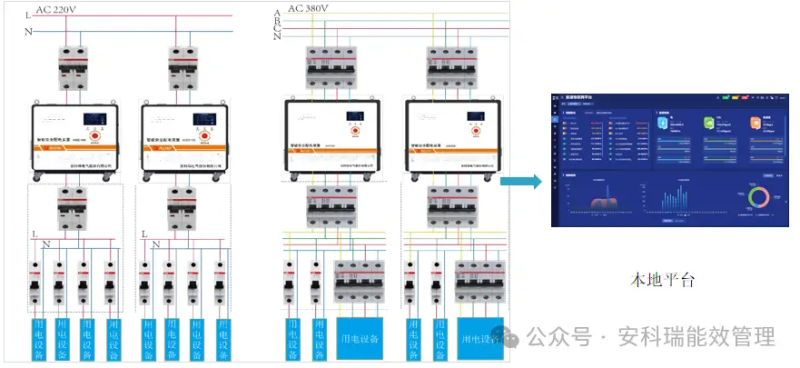

2.5.1方案说明：改动原有电气线路，实现供电连续和电不伤人
单根火线接地故障不断电，接地点不产生火花，人体误触火线不触电；
具有过载、过欠压、绝缘、温度等监测及故障报警功能；
具有电流、电压、功率、电能等电参量，以及温度、绝缘电阻的实时显示功能；

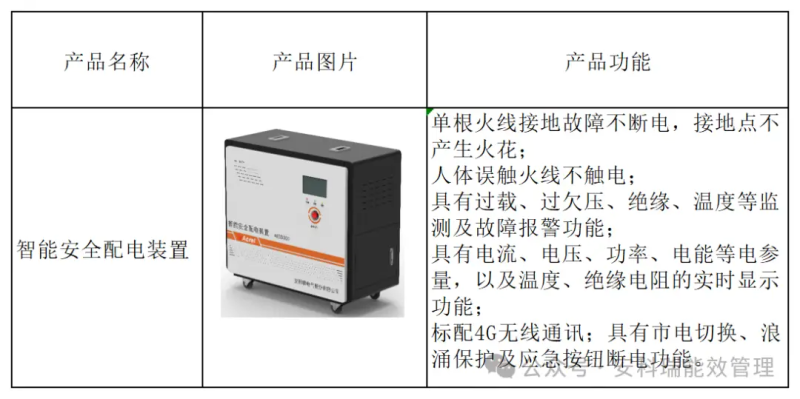

2.5.2智能硬件
03软件主要功能
3.1 用电分路监测

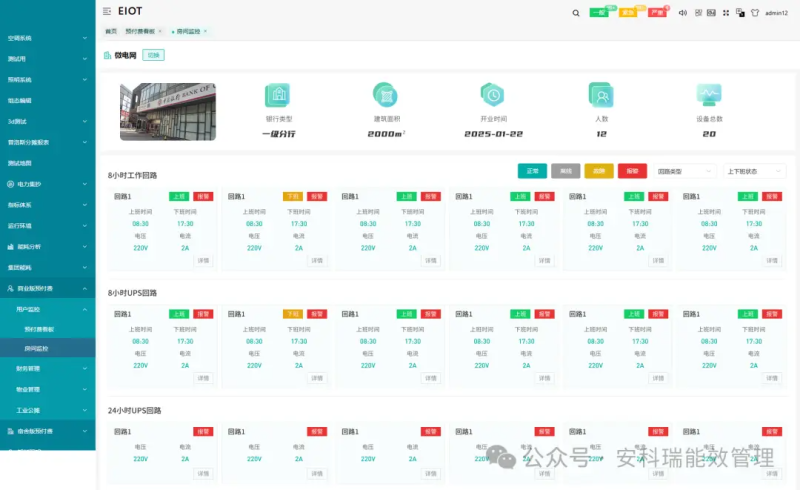

通过将银行回路和各类型绑定，实现分时监测功能；根据回路类型展示银行的实时数据监测。
3.2 智能用电监测

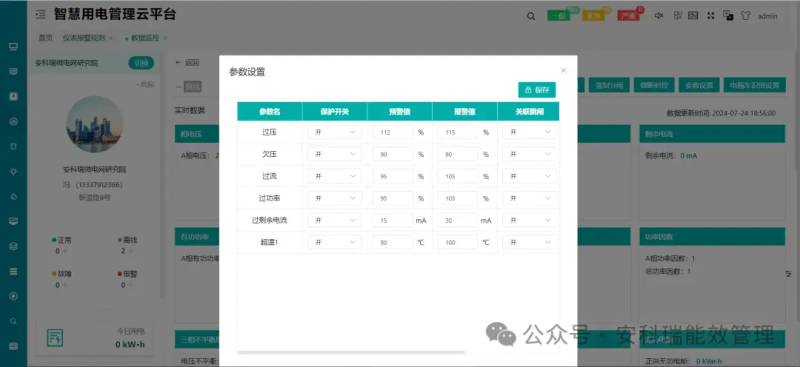

参数设置 ：平台可通过参数设置界面，设置对应回路过压，欠压，过流，过功率，过剩余电流和过温度的阈值，当超出阈值后，能产生对应的报警提醒客户。
3.3用能监测及分项计量

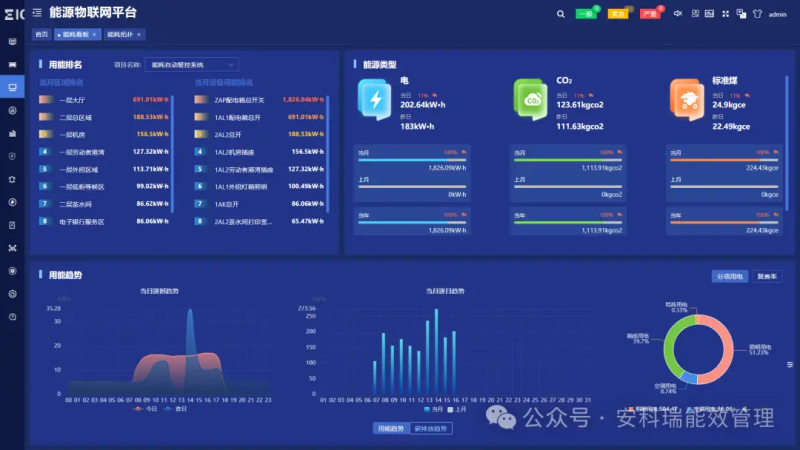

能耗看板 ：平台可根据区域和设备划分显示用电排名，并根据用电负荷性质，显示各分项用电的能耗及占比，掌握网点能源消耗。
3.4电力数据

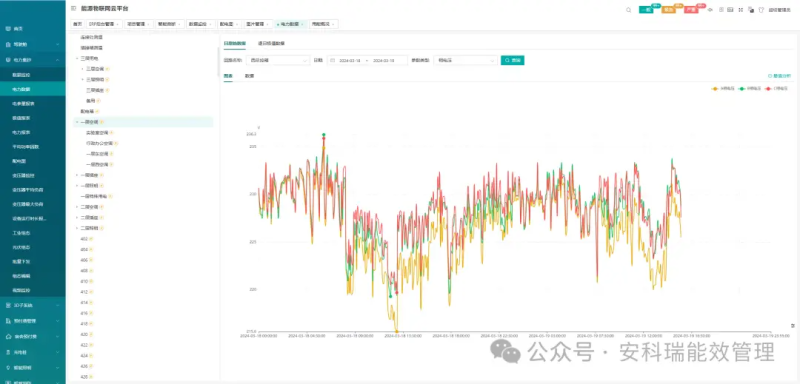

电力数据显示回路的电力数据和曲线，包括电流、相电压、线电压、频率、功率因数、有功功率等参数，曲线显示统计期内Max、Min、平均值，并支持导出图表；并支持支持逐日极值统计，方便用户通过用户通过表格查询数据。
3.5配电图

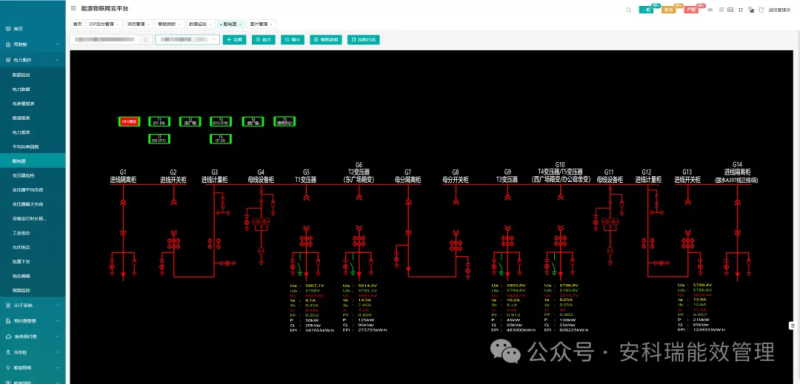

实时在线监测各配电回路 的各项电力参数，通过配电主接线图整体了解配电运行情况；实时监测断路器状态，包括合闸位 置、分闸位置、弹簧储能、接地刀 闸等；实时监测各变压器运行状态，包括变压器的负荷率、绕组或油浸温度、运行功率等；
3.6报警通知

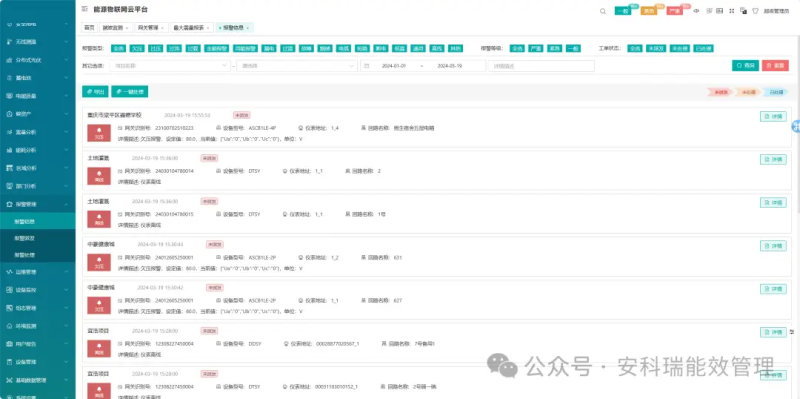

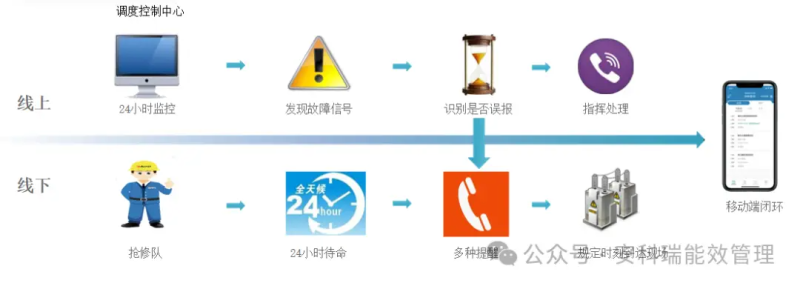

系统在产生报警或隐患后，系统可以针对工程人员派发工单，处理完以后工程人员能够在系统中填写相关工单任务记录，以供历史查询。隐患统计支持对项目进行日、月、季、年的维度查询，并能够自定义时间查询，将项目下隐患以曲线，图表的形式展现。报警信息支持多样化的推送方式：短信、邮件、APP、语音外呼、微信公众号，微信小程序，钉钉等
3.7运维巡检
运维巡检管理，平台制定巡检计划，移动端执行签到、巡检、消缺，负责人审核闭环；保障配电可靠，解决运维难的问题，降低人力成本。
