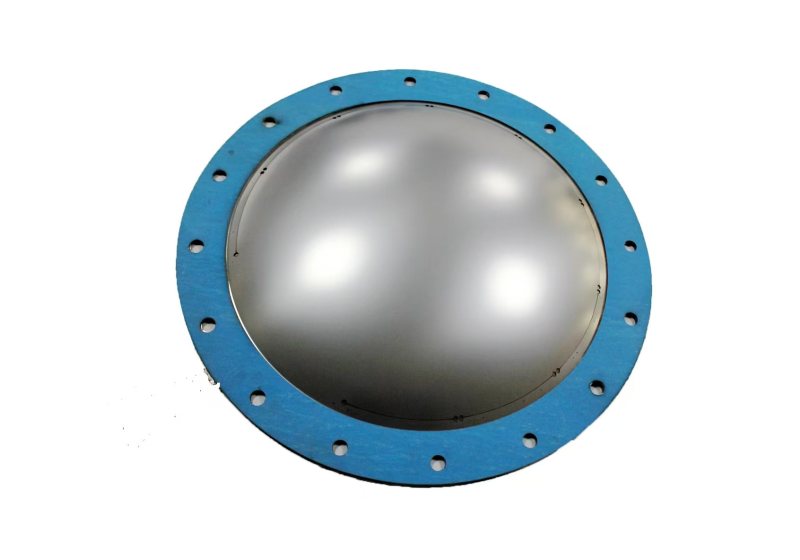

正拱型泄爆片
正拱型爆破片的选型需综合考虑结构类型、介质特性、压力参数及安装环境等因素，以下是关键选型要点：
一、结构类型选择
普通型（LP）
单层金属拱形结构，爆破压力误差±10%，工作压力可达爆破压力的70%。
适用场景：常规压力容器（如石油、化工设备），需注意爆破时可能产生碎片，不推荐与安全阀串联使用。
开缝型（LF）
带环形预开缝及密封膜，爆破压力误差±7%，操作比80%。
适用场景：低压或粉尘泄压抑爆工况（如大口径管道），需检查密封膜完整性。
刻槽型（LC）
拱面加工“十”字形减弱槽，爆破压力误差±5%，抗疲劳强度高（可达1000次循环）。
适用场景：强腐蚀性介质（如酸/碱环境）或需无碎片泄放的工况，可与安全阀串联使用。
二、关键参数匹配
爆破压力：根据设备设计压力选择，普通型允许工作压力为爆破压力的70%，刻槽型可达80%。
介质特性：腐蚀性介质需选用哈氏合金材质（耐pH1-14），高温环境（≤450℃）需特殊材质。
背压处理：若泄放侧存在背压（≥10%爆破压力），普通型必须加装背压托架，刻槽型需真空托架。
三、安装与维护要求
安装方向：确保拱面（凸面）朝向泄压侧，法兰密封面粗糙度需达Ra3.2μm。
抗疲劳性：普通型仅允许300次压力循环，刻槽型更适合脉动压力环境。
四、典型应用场景
化工/石油：刻槽型用于强腐蚀介质容器，普通型用于常规储罐。
制药/食品：需无碎片设计的刻槽型，避免污染产品。
选型时建议优先参考厂商提供的爆破片规格型号对照表，并结合实际工况验证参数匹配性
