MLCC在消费电子小型化高容值中的核心挑战——能有多小、有多强

QQ 20251222

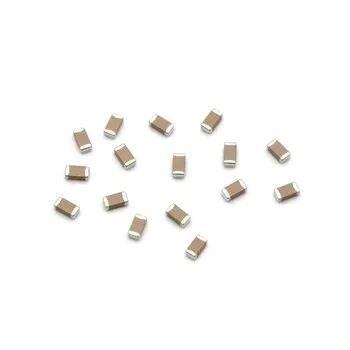

今天咱们来聊聊MLCC(多层陶瓷电容器)在消费电子小型化、高容值化过程中面临的那些"拦路虎"。这可不是简单的小问题,而是决定未来电子产品"能有多小、有多强"的关键技术瓶颈!

一、材料技术:小型化高容值的"心脏"

挑战1:纳米级颗粒的均匀性难题

"将'电介质陶瓷'变成纳米级微粒,可谓是关系到后续的工序和质量的一项重要技术。"

要实现小型化高容值,必须将陶瓷介质层做到微米甚至亚微米级。但问题来了:颗粒尺寸如果参差不齐,静电容量会因为密度不够而下降。想象一下,1μm厚的电介质基片,如果叠合1,000多片,最终误差也会变大——这可不是小问题!

挑战2:电极材料的极限突破

太阳诱电能做到"0.3μm的薄膜电极",这已经基本达到了行业极限。但要实现更小尺寸,电极厚度必须更薄,同时保证导电性能和均匀性,这对材料科学提出了极高要求。

⚙️二、制造工艺:精密到"头发丝1/100"的挑战

挑战3:超精密流延成膜

"将浆料通过刮刀在基带上刮涂成非常薄(几微米到几十微米)且厚度均匀的生坯瓷膜。"

这需要将陶瓷浆料精确控制在头发丝粗细的1/100以下(0.0001mm级别),任何微小的不均匀都会导致最终产品性能波动。

挑战4:1000层叠以上的精密堆叠

"可以制备1000层叠以上的产品。"

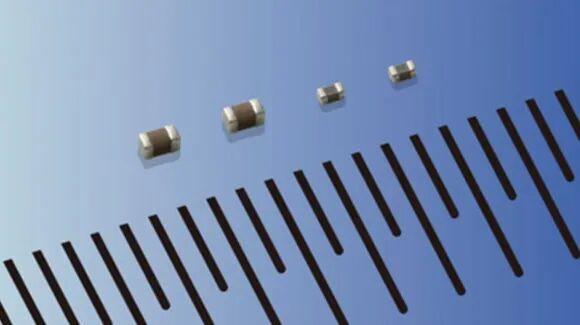

在0201尺寸(0.6×0.3mm)的MLCC中,要实现1000层以上的堆叠,每层的对齐精度必须达到微米级。想象一下,1000层纸叠在一起,每层都必须严丝合缝,否则产品就会失效。

挑战5:高温烧结的精确控制

"在高温(通常远高于1000°C)且精确控制的气氛(如惰性气体防止氧化)中,使陶瓷颗粒熔合致密化。"

烧结过程需要精确控制温度、时间、气氛,确保陶瓷颗粒熔合致密化的同时,内部金属电极也熔结成连续的导体网络,这需要极其精密的工艺控制。

三、产品性能:小型化与高容值的"不可能三角"

挑战6:小型化与高容值的矛盾

在传统思维中,"小型化"和"高容值"是矛盾的。但消费电子要求"更小的尺寸、更高的容量",这就需要突破传统设计逻辑。

"在同样尺寸下实现大容量化,在同样容量下实现小型化",这需要全新的材料和工艺突破。

挑战7:宽温环境下的稳定性

"经-55℃~150℃严苛环境验证,可保障车载V2X及工业物联网在动态环境中的零失效运行。"

消费电子经常面临温度变化,MLCC必须在-40℃到85℃甚至更宽的温度范围内保持性能稳定,这对材料和工艺提出了极高要求。

挑战8:低ESR/ESL与高频性能

"低ESL(<0.1nH)、宽温(-55℃~150℃)的MLCC更有效的维持车载雷达在噪声抑制上的稳定运行。"

在5G高频应用中,MLCC的等效串联电阻(ESR)和等效串联电感(ESL)必须极低,才能保证信号完整性。

四、市场与供应链:国产替代的挑战

挑战9:材料技术壁垒

"目前太阳诱电是全球唯二的拥有材料自主开发技术的MLCC公司。"

陶瓷介电粉末的制备难度极大,导致大部分市场份额被日韩供应商占据。中国厂商在这一环节仍存在较大技术差距。

挑战10:高端设备依赖进口

制造MLCC所需的超精密设备(如流延机、印刷机、烧结炉)大多依赖进口,国产化率低,制约了国内MLCC产能提升。

挑战11:产能与成本的平衡

"微容超微型系列MLCC包括了:008004、01005、0201尺寸,该系列月产能超过280亿片,产销量达到了全球前三水平。"

虽然国内厂商在产能上取得了突破,但要实现高质量、高良率的量产,仍需克服成本与质量的平衡问题。

五、消费电子市场的具体应用挑战

挑战12:5G智能手机的微型化需求

"5G智能手机频率更高,带宽更宽,且面积更加局限,这就需求MLCC满足更小型化(008004-0201)与高容值(100nF以上)。"

每部5G手机需要1000多个MLCC,而小型化高容值MLCC的使用比例正在快速提升。

挑战13:TWS耳机的极致轻薄化

"01005封装(0.4X0.2mm)节省70%PCB空间,赋能智能穿戴的极致轻薄化。"

TWS耳机等可穿戴设备对空间极度敏感,需要MLCC在极小体积内提供足够容量。

挑战14:AI算力设备的高可靠性需求

"AI服务器使用的MLCC数量是普通服务器的10倍以上,需要小型化、高容量、高温(105℃)的MLCC。"

随着AI算力爆发,对MLCC的可靠性、稳定性要求进一步提高。

总结:小型化高容值MLCC的未来

小型化高容值MLCC的挑战,本质上是材料科学、精密制造、电子设计三者协同突破的系统工程。头部厂商如村田、太阳诱电、微容科技已经取得突破,但要实现全面国产替代,仍需在材料技术、精密制造、工艺控制等方面持续攻关。

"在科技飞速迭代的浪潮中,MLCC的价值已远超单纯电子元件,它是电子信息产业向'更高集成度、更小体积、更强性能'突破的关键技术载体。"

这不仅仅是一个技术问题,更是中国电子信息产业能否在高端元器件领域实现自主可控的关键一环。随着"东数西算"工程推进和AI算力爆发,MLCC小型化高容值技术的突破,将直接决定中国电子产业的竞争力。

小身材,大能量——一体成型电感的小型化,正在重新定义电子设备的可能边界。
