强悍好用，小巧依旧，纳诺达克CSL3无刷电机控制器来了
“小巧型”电机驱动 还属纳诺达克
“小”的设计是现如今工程师们所追崇的，各种设备在经历着智能化和小型化的演进，找到一款外观小巧又性能较高的产品，是工程师在设计时面临的重要挑战。CSL3的到来，给运动控制领域的开发者们带来了新的选项，它保持了纳诺达克驱动器家族一贯的精巧外形，更拥有丝毫不输“前辈”的强大功能。

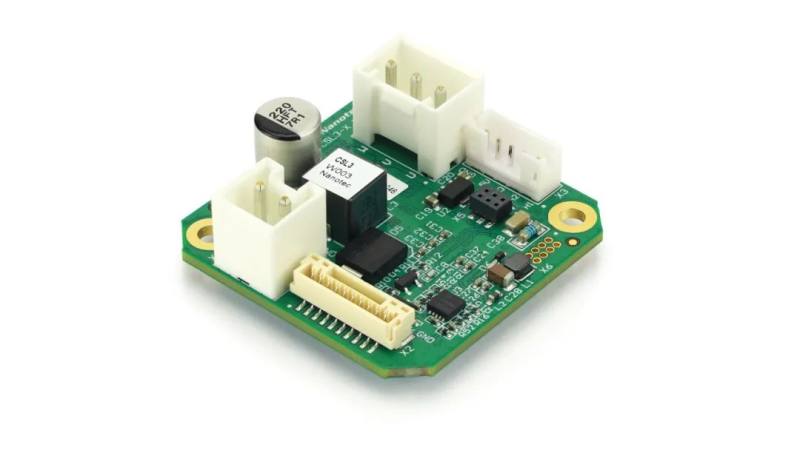

今年首推的这款为无刷电机专用的简易控制器CSL3，再次刷新了Nanotec控制器尺寸的极限，其额定功率可达 72 W，额定电流为 3 A。
纳诺达克自成立以来，一直专注于通过自身创新，在不断提升产品本身功能性和稳定性的同时，降低生产过程对于环境的损耗，并降低产品本身能耗和缩小最终产品尺寸，从而协同整个行业链伙伴建立可持续发展的生态系统。
这款极简型控制器CSL3，用户可预设16组不同的运行动作——并通过数字输入的位组合快速进行动作调用。额定电流为3A，峰值6A(5s)，可接霍尔信号，采用磁场定向控制技术/正弦波换向。得益于其超小外形设计(40*40mm)，如批量订购，可直接将 CSL3 安装至 NEMA 17 电机(法兰大小 42 mm)的尾部，成为一款简易的一体化电机。
该控制器使用 Nanotec Plug & Drive Studio 进行参数设置。在这里我们详细介绍一下这款驱动器的性能优势：
强悍功能 先睹为快
1、16组动作中的任意一个都可以通过数字输入的位组合来选择和启动
每组动作包含：
§运动模式(速度模式，位置模式，堵转找零，停止)
§目标速度(5个预设值之一或 通过模拟量来设定)
§最大电流或扭矩限制(5个预设值之一或 通过模拟量来设定)
§加速度(4个预设值之一)
§减速度(4个预设值之一)
§目标位置(8个预设值之一)
某些参数是可选项——取决于所选运动模式.
2、两路数字输出可选择输出以下信号：
§ 错误
§ 到达目标位置(位置模式)
§ 电机停止运动(速度等于零)
§ 虚拟编码器通道A
§ 虚拟编码器通道B
3、技术参数
一、工作电压：10 … 30 V DC
二、额定电流 (RMS)：3A
三、峰值电流(RMS):9 A (max. 5 s)
四、数字输入:4 (CSL3-5: 5 V, CSL3-24: 24 V)
五、模拟输入(0 .. 10 V)：1
六、数字输出：2 (high-side switch)
七：保护电路：欠压/过压检测(无镇流器电路)，温度保护
八、配置接口：UART 3.3 V, Protocol Modbus RTU with CAN encapsulation

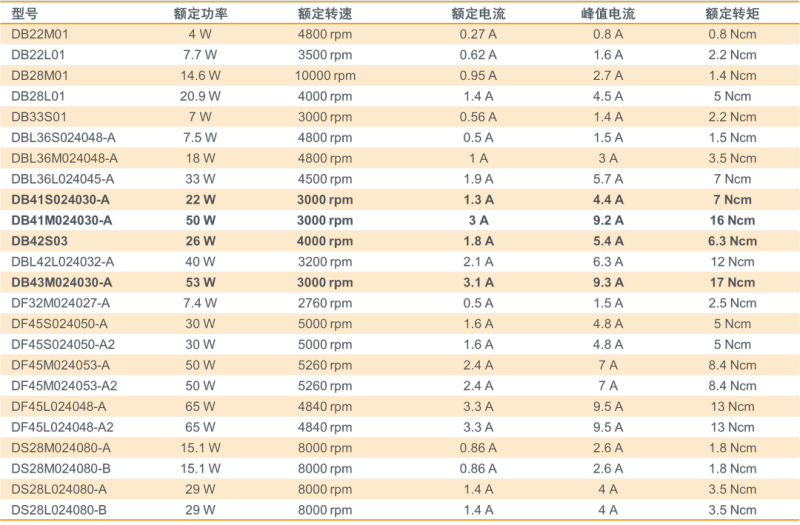

适配电机
应用场景
§输送带/包装线
§医疗泵(或其他泵)
§安全门
结语：
纳诺达克的电机驱动器具有丰富的产品系列，每一款都是独具特色并承载和积淀了丰富的项目实案。正是多年来在这个领域的深耕发展让纳诺达克能够准确把握市场需求变化，也正是这些经验让每一款推向市场的控制器产品为工程师们解决问题提供强有力的支持，为提高客户产品品质助力。
