SMP射频连接器是当今最合适的模块化设计方案
射频连接器作为一种电气连接器，设计用于在兆赫兹的无线电频率下工作。射频连接器作为电子连接器的一个细分类别，一直是竞争激烈的行业中相对受欢迎的类别。一般来说，射频连接器将与同轴电缆一起使用，以提供屏蔽，并最大限度地减少连接处传输线阻抗的变化。
射频连接器BJ72与其他类型的低频连接器有本质的区别。区别在于射频连接器依靠机械结构来保证电气特性。同时，作为传输线系统电气连接的可分离元件，其装配手动操作较多，难以自动装配。
SMA射频连接工艺、材料、设计升级。
SMA射频连接是下一类超小型射频连接器的许多类别。外导体内径为4.13mm，特性阻抗为50ω。尺寸越小，制造难度越大。同时，成本将迅速增加，对精度和误差非常敏感。SMA射频连接对任何指标都有严格的要求，无论是机械性能还是电气性能。
在这个行业中，传统的基准制造商有着深厚的积累，在成本控制、先进的制造技术和创新设计方面一直处于领先地位。例如，SMA连接器的第一个性能应该超过12.4GHz，现在许多制造商都可以实现，这似乎是一个非常简单和容易实现的性能。然而，在选择这种性能材料时，一些主流基准制造商可以提供各种材料的选择。无论是不锈钢材料、黄铜还是锌压铸件，都可以根据不同的工艺实现SMA连接的要求，有些还可以提供耐腐蚀的非磁性白青铜涂层。根据不同的材料，不同的工艺应能够反映行业的积累。该工艺和材料的升级确实促进了SMA连接器的升级。

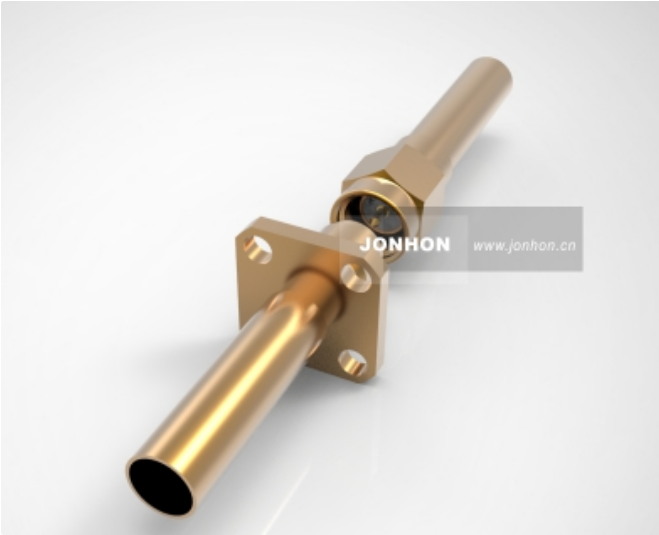

(图源:中航光电)
在电气性能方面，1.02-1.25之间的电压驻波比是行业的领先地位。如果对电压驻波比的要求不是很严格，SMA连接器还可以接受频率小于1.5的电压驻波比。当然，最大电压驻波比的具体也取决于配置的电缆。插入损耗也是一种不断升级的性能。所有连接器产品的目标是尽量减少链路损耗，尤其是在低噪声前端。从0.5dB到0.3dB到0.1dB，SMA连接将继续减少插入损耗。
解决高密度盲插合的SMP射频连接。
SMP射频连接器在相控阵雷达、航空航天和通信领域的应用越来越广泛。这种小型盲配射频连接器使用频率高，连接速度快。虽然它是一个超小接口，但它可以在高达40gHz的频率范围内工作。

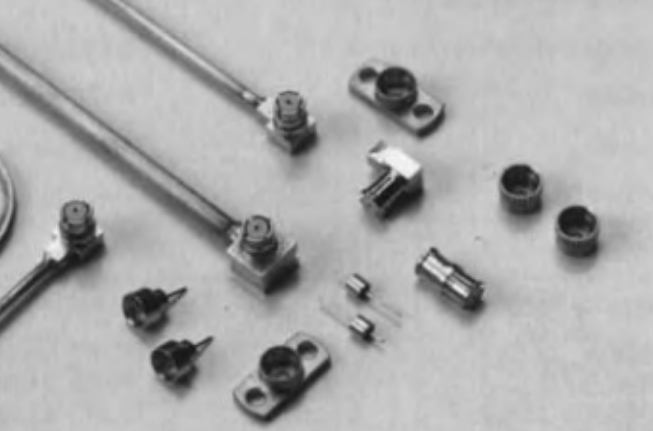

(图源:TE)
SMP射频连接器应该是当今最合适的模块化设计方案。SMP的小尺寸为高密度包装提供了非常常见的连接方案。Push-on的连接方式更容易组装和测试管理单元的功能，实现完全匹配的连接。航空航天应用更注重SMP射频连接的超高抗振性，其机械冲击和振动能力也是各种射频连接器中最好的。
SMP接口可为关键盲控应用程序提供0.020径向失调。这也是SMP不同于其他射频连接的地方。它允许轴向和径向失调。严格控制与接口的连接，确保每个接口的可靠连接，或同时配合多个连接器。还需要提高带宽VSWR的性能，从1.15:1到26GHz和1.40:1到40GHz。
MiniBNC射频连接：小型、互连。
高密度包装射频互连系统和加固射频连接可以控制插入力，在各种射频连接应用中非常流行。除上述SMA射频连接器外，BNC射频连接器也是解决微连接中射频问题的常用选择。
(图源:Pasternack)
虽然传统的标准BNC射频连接器可以解决许多射频连接问题，但日益增长的需求仍然期望更小的尺寸和更高的密度。标准BNC的传统特性进一步降低了尺寸，提高了连接器的密度。MiniBNC可在同一地区提供40%以上的连接。
MiniBNC具有75ω特性，电气性能可超过2GHz，配对周期可达500，与同类微型BNC没有区别，这意味着可以完全替代。MiniBNC已经在BNC的一般卡口锁定机制中使用，但也做了一些创新。与标准线程接口相比，它将允许连接和更快地断开。对于物联网、高频移动通信应用等应用，BNC向MiniBNC的跨越将更好地实现小连接的射频连接。
小结
无论哪种射频连接器，低插入损耗、优良的电压驻波比等电气和机械特性都非常重要。在选择射频连接器时，如果满足电气性能，就不需要盲目追求更高性能的射频连接器，更好地考虑其机械结构。
