高动态运动系统，有它更可靠！
开发背景：
随着自动化、智能化技术的纵深发展，越来越多的运动控制场景呈现出高动态、高负载和高惯量的特点。
在直流电机运行过程中我们知道，带载的直流电机在减速时相当于一台发电机，会将产生的能量反馈到内部电路中去。在此情况下，直流电压会超出驱动器内部电路元器件的正常工作电压，造成电源或者驱动器被损坏。

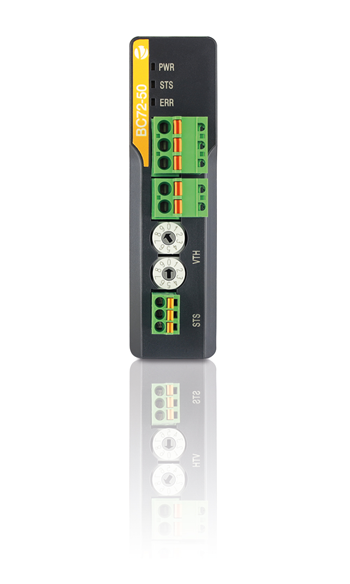

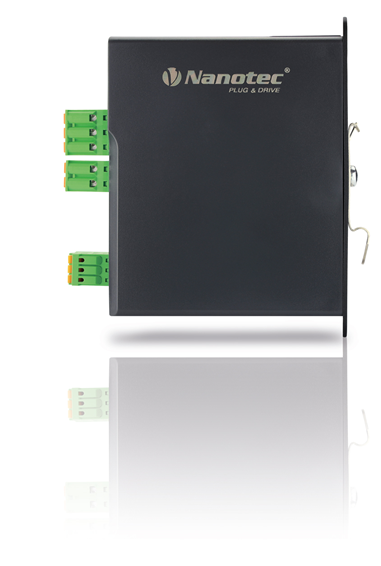

在此背景之下，纳诺达克在30年的电机驱控技术开发经验和大量的电机和驱动方案应用实例基础上，推出了一款制动斩波器BC72-50。
BC72-50是一款制动斩波模块，通过持续监测和比较电源电压和和驱动器直流电压，将其限制在安全范围以内，从而防止电路内的驱动器产生过压。电机减速时产生的能量首先加载到集成的缓冲电容上，其次多余的能量则加载到集成的制动电阻上，转换成热量散发掉。如果要增加制动消耗的能量，可以外接一个额外的制动电阻。
这一设计使得任何直流电压可以严格限定在指定范围，BC72-50成为一款通用型分流调节解决方案。
- 可同时为多台驱动器提供过压
- 通过旋转拨码可快速设置切换电压，精确到1V
- 集成制动电阻，额定功率足够的情况下，无需额外部件
技术参数
一、工作电压: 12 … 75 V DC
二、额定功率(仅用集成的制动电阻): 20 W
三、额定功率(使用外接的制动电阻): 最高100 W
四、峰值功率: 250 W （5秒，仅用集成的制动电阻），1000 W （1秒，使用 外接的制动电阻）
五、状态输出: 开漏，最大36 V
六、通过旋转拨码切换开关阈值
七、集成电容: 400 µF
结语：
纳诺达克拥有丰富的产品系列，每一款都是独具特色并承载和积淀了丰富的项目实案。正是多年来在这个领域的深耕发展让纳诺达克能够准确把握市场需求变化，也正是这些经验让每一款推向市场的产品为工程师们解决实际问题，稳定和可靠也是纳诺达克始终秉持的品质理念。
关于纳诺达克
纳诺达克电子（常州）有限公司，成立于2007年，其母公司为德国Nanotec Electronics GmbH & Co.KG，总部位于慕尼黑附近的费尔德基兴市。作为全球领先的电机和控制器高品质驱动解决方案的制造商之一，公司自1991年以来一直致力于开发和销售各种电机和控制器产品。纳诺达克技术主要应用于自动化系统，实验室设备，医疗设备和半导体生产线设备等等。
