10Mbps，兼容3.3/5V电源供电、半双工RS-485收发器——SCM3406ASA
一、芯片介绍
SCM3406ASA 是一款 3.0V~5.5V 宽电源供电、总线端口 ESD 水平达 15kV HBM 以上、总线耐压范围达±15V、半双工、低功耗，功能完全满足TIA/EIA-485 标准要求的 RS-485 收发器。其包括一个驱动器和一个接收器，两者均可独立使能与关闭，当两者均禁用时，驱动器与接收器均输出高阻态。SCM3406ASA 具有 1/8负载，允许 256 个 SCM3403ASA 收发器并接在同一通信总线上。可实现高达 10Mbps 的无差错数据传输。具备失效安全（fail-safe）、短路（限流）保护等功能。
二、产品应用
可广泛应用于工业自动化、楼宇自动化、智能电表、远距离信号交互、传输等领域。

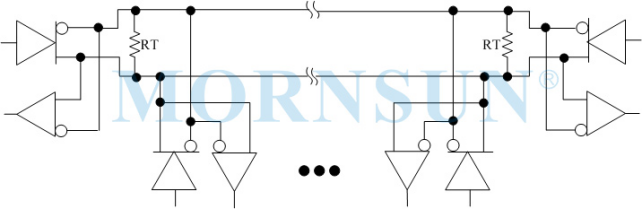

典型应用电路1：半双工网络拓扑结构。

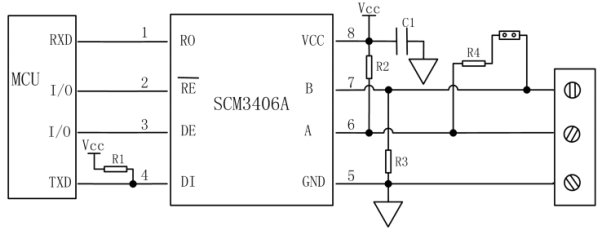

典型应用电路2：典型收发控制设计

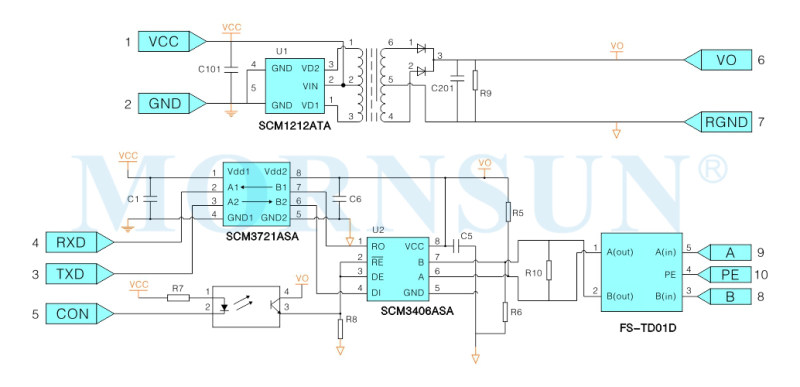

典型应用电路3：集电源隔离、信号隔离、RS485 通信和总线保护于一体的RS485 协议收发器。
（我司可提供配套的定压IC+485 IC+数字隔离IC+变压器+浪涌防护模块）
三、产品特点
● 3.0V~5.5V 宽电源范围
● 工作温度范围：-40℃ to +125℃
● 总线端口 ESD：15kV HBM
● 总线容错耐压达±15V
● 在电噪声环境中的数据传输速率可达到 10Mbps
● 1/8 单位负载，总线负载能力高达 256 节点
● 具备驱动器短路输出保护、接收器开路失效保护功能
● 具有较强的抗噪能力
