液冷装置压力传感器选型与应用全解析
在数据中心、储能系统、激光设备等高端领域，液冷技术正逐渐取代风冷，成为高效散热的主流方案。压力传感器作为液冷系统的“神经末梢”，承担着监测 coolant 压力、保障系统安全运行及实现精准控制的关键任务。本文将深入剖析液冷装置中压力传感器的选型要点、技术参数及应用场景，帮助工程师快速掌握核心要点。
一、为什么液冷系统需要压力传感器？
液冷系统通过循环冷却液带走热量，其压力状态直接反映系统健康度：
供液压力：影响冷却液能否顺利到达每个发热单元。
回液压力：反映管路阻力及泵的工作状态。
差压：用于判断过滤器堵塞、换热器效率等。
异常压力：骤降可能意味着泄漏，骤升可能意味着堵塞或泵故障。
因此，选择合适的压力传感器是液冷系统可靠运行的基石。
二、主流压力传感器类型对比
液冷系统中常用的压力传感器主要包括 MEMS 硅压阻式、陶瓷电容/厚膜、MEMS 微熔式以及差压式。它们各有优劣，需根据介质特性和应用场景选择。
| 传感器类型 | 工作原理 | 核心特点 | 典型应用场景 |
|---|---|---|---|
| MEMS硅压阻式 | 硅片受压后电阻变化 | 精度高、稳定性强、响应快 | 主回路压力监测、精密控制 |
| 陶瓷电容/厚膜 | 陶瓷膜片形变引起电容变化 | 耐腐蚀、成本较低、抗过载能力强 | 含乙二醇冷却液、防冻液回路 |
| MEMS微熔式 | 硅敏感元件与不锈钢熔合 | 无密封泄露风险、量程宽、可靠性高 | 高可靠性要求场合（如军用、航天 |
| 差压式 | 同时测量两个端口的压力差 | 专门测量压差、灵敏度高 | 过滤器堵塞监测、换热器压差检测 |
三、关键技术参数要求
液冷系统通常为低压工况，但温度变化、介质腐蚀性等因素对传感器提出了严格的技术要求。下表总结了核心参数及其典型指标。
| 参数类别 | 典型范围/要求 | 说明 |
|---|---|---|
| 量程 | 0~0.6 MPa / 0~1.0 MPa（普通压力） 0~10 kPa 至 0~100 kPa（差压） | 液冷系统通常为低压，量程选择需考虑最高压力的1.5倍 |
| 精度 | ±1% FS / ±0.5% FS（常规） ±0.25% FS（精密测试） | 精度影响控制效果，泄露测试需高精度 |
| 防护等级 | IP65 / IP67 / IP69K | 根据安装位置选择，靠近接头或冷板需高防护 |
| 接液材质 | 316L不锈钢（常用）/特殊密封件（氟化液用） | 必须与冷却液兼容，避免腐蚀或渗透 |
| 输出信号 | 4-20mA / 0-10V / RS485(Modbus) | 4-20mA抗干扰能力强，RS485便于数字化采集 |
| 温度补偿 | -20℃ ~ 85℃ | 补偿冷却液温度变化带来的测量误差 |
| 响应时间 | <10 ms | 满足泵的快速调节需求 |
四、应用场景与关键设备
液冷系统中的压力传感器遍布各个关键节点，以下是典型应用位置及作用。

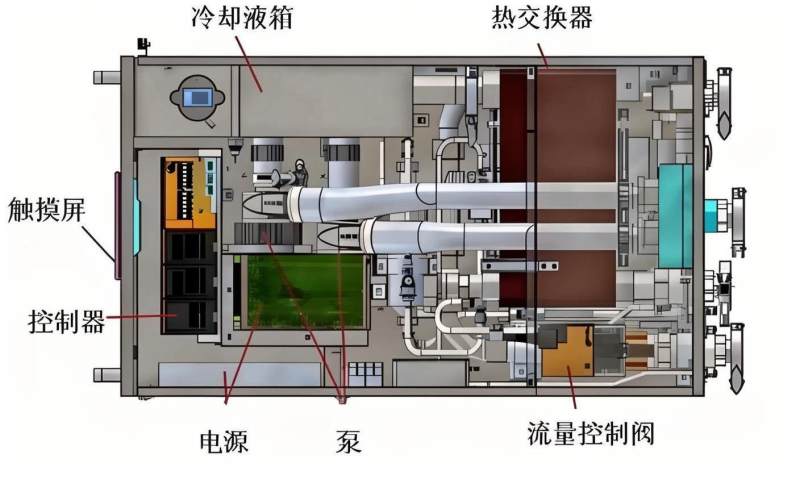

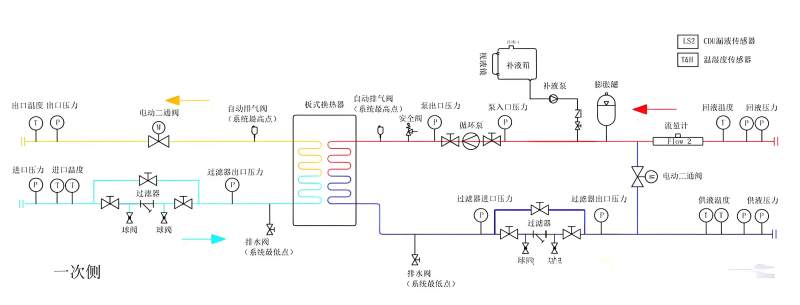

1. 冷却液分配单元（CDU）
CDU 是液冷系统的心脏，集成了泵、换热器、过滤器和控制单元。压力传感器在此处的应用包括：
主循环泵出口：监测泵的扬程，用于泵的转速控制。
过滤器前后：安装差压传感器，实时监测滤网堵塞情况，及时报警清理。
二次侧供液口：监测供给服务器的压力，确保在设定范围内。
2. 歧管（Manifold）与服务器机柜
服务器入口压力监测：防止压力过高损坏冷板，或压力过低导致气蚀。
快换接头状态监测：通过压力变化判断接头是否意外断开，避免冷却液喷溅。
3. 冷板与循环回路
冷板进出口压差：计算冷板流阻，评估散热效率，若压差增大可能内部堵塞。
微通道冷板内部压力：监测微通道是否堵塞或破裂。
4. 储液罐（Tank）
罐内压力监测：防止因温度变化产生过高正压或负压，保护储罐结构安全。
5. 干冷器（Chiller）或室外换热器
制冷剂侧或冷却水侧压力：用于系统启停控制和防冻保护。
五、核心控制环节
压力传感器的信号直接参与以下控制逻辑：
1. 供液压力恒定控制
变频泵根据压力反馈实时调整转速，维持供回液压差恒定，保证各支路流量均衡。
2. 堵塞预警与智能维护
差压传感器监测过滤器压差，当超过设定阈值时系统自动提示清洗滤网，避免压降过大影响散热。
3. 泄漏保护
当系统检测到压力异常骤降（如管路破裂），立即关闭阀门并停机，最大限度减少冷却液损失和污染风险。
4. 流量推算与冗余备份
在已知管路特性的情况下，通过测量压差可间接推算流量，作为流量计失效时的备用数据源。
六、总结与选型建议
在液冷系统压力传感器选型时，应重点考虑以下三点：
介质兼容性：务必确认传感器接液材质与冷却液（尤其是氟化液）的化学兼容性，避免密封件腐蚀或渗透。
长期稳定性：液冷系统要求长期连续运行，传感器零点漂移和满量程漂移必须控制在允许范围内。
安装方式：根据管路尺寸和空间选择螺纹或卡盘连接，并确保密封可靠。
目前主流品牌包括 丹佛斯（Danfoss）、森萨塔（Sensata）、霍尼韦尔（Honeywell） 以及国内如 麦克传感器、昆仑海岸 等厂商。对于数据中心等高可靠性要求场合，推荐选用 MEMS 微熔式或高品质硅压阻式传感器；对于储能温控等成本敏感场合，陶瓷电容传感器是性价比较高的选择。
结语
压力传感器虽小，却是液冷系统稳定运行的守护者。通过合理选型和精准布局，工程师可以构建高效、安全、智能的液冷解决方案，满足未来高功率设备散热的需求。希望本文能为您在液冷压力监测设计中提供实用参考。
