48V电源架构正快速渗透于电动汽车、数据中心服务器、5G通信设备及工业自动化系统中，因其在提升能效、降低电流损耗（P = I²R）方面的显著优势。
然而，48V系统对过流保护器件——尤其是保险丝（Fuse） 提出了全新挑战：更高电压平台、更大瞬态电流、更严苛的可靠性要求。传统12V/24V保险丝已难以满足需求，必须从材料、结构、认证与集成方式四方面进行针对性升级。
保险丝产品应对48V电源架构的关键技术路径与解决方案：
一、核心挑战：48V系统对保险丝的特殊要求
指标 | 传统12V系统 | 48V系统需求 | 风险 |
额定电压 | ≤32V DC | ≥60VDC（含安全裕量） | 电弧无法熄灭，持续拉弧起火 |
分断能力（Interrupting Rating） | 低（<1kA） | 高（>2kA@60V DC） | 短路时无法切断大电流 |
响应速度 | 毫秒级可接受 | 微秒级快熔（Fast-Acting） | SiC/GaN功率器件易损 |
温度稳定性 | -40℃～+85℃ | -40℃～+125℃（车规/服务器） | 高温下熔断特性漂移 |
认证标准 | UL 248-14 | AEC-Q200（车规）、Telcordia GR-1089（通信） | 无法进入高端供应链 |
最大风险：直流系统无过零点，电弧更难熄灭，48V短路能量是12V的16倍（E ∝ V²），普通保险丝极易“炸裂”或“持续导通”。
二、技术应对策略
1. 提升额定电压与分断能力

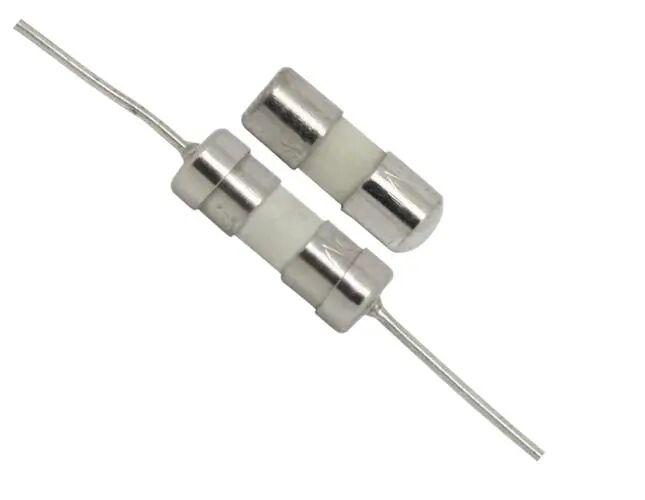

采用高耐压陶瓷管壳（Al₂O₃） 替代传统玻璃/环氧树脂，耐压≥100V DC；
内部填充高纯石英砂：吸收电弧能量，加速冷却，提升分断能力至5kA @ 60V DC；
优化电极结构：加长电弧路径，设置灭弧栅格（Arc-quenching grids）。
2. 开发快熔型（Fast-Acting）
低I²t值设计：确保在SiC MOSFET损坏前（通常<10ms）熔断；
精准熔断曲线：在浪涌电流（如电机启动）下不误动作，但对短路快速响应；
应用示例：48V轻混系统DC-DC转换器输入端，需承受200A浪涌，但短路>500A时1ms内切断。
3. 满足车规与工业认证
AEC-Q200 Grade 0/1：-40℃～+125℃/150℃可靠性测试；
UL 248-14 + IEC 60127-7：针对DC应用的专项认证；
抗振动/抗硫化：用于车载环境，防止接触失效。

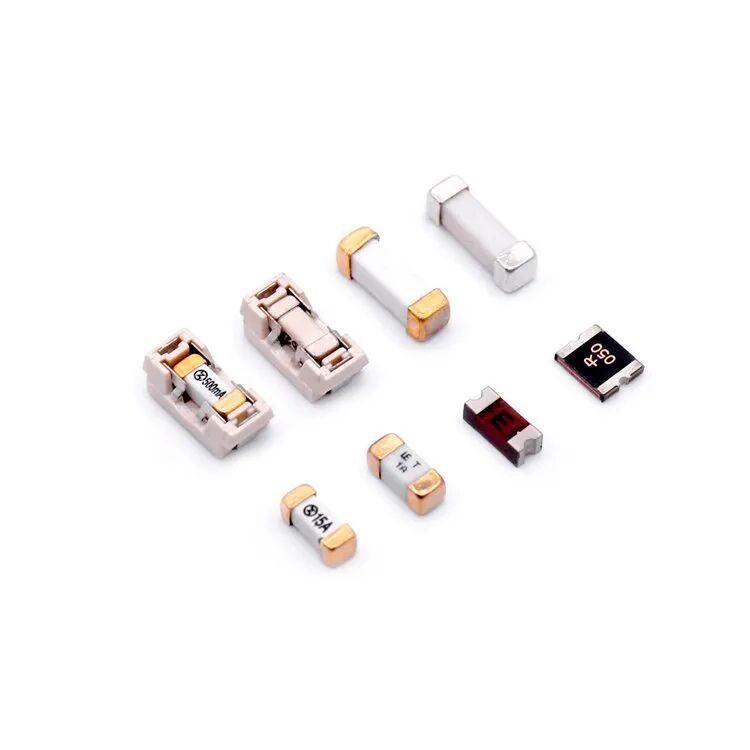

4. 小型化与表面贴装（SMD）
2920、3812等大尺寸SMD保险丝：适配高电流（20–50A）48V板载应用；
金属合金熔体技术：降低电阻（<1mΩ），减少功耗；
典型应用：AI服务器VRM模块、48V服务器背板。
三、系统级集成方案
▶智能保险丝（eFuse） 补充
对于需要可恢复保护的场景（如通信电源），采用半导体eFuse：
可编程电流限值、故障记录、远程复位；
但成本高、有导通损耗，不能完全替代传统保险丝。
混合方案：eFuse做一级限流，传统保险丝做终极后备保护。
▶保险丝+继电器协同
在48V电池主回路，采用高分断保险丝 + 接触器组合：
正常关断由继电器完成；
短路时保险丝提供最后安全保障。
48V不是简单“电压翻倍”，而是对过流保护提出“质”的跃迁要求。
成功的48V保险丝必须做到：
耐高压（≥60V DC） + 高分断（>2kA） → 安全底线；
快响应 + 高可靠 → 保护先进功率器件；
小型化 + 认证齐全 → 融入现代电子系统。
未来，随着800V高压平台普及，保险丝还将向100V+ DC、更高分断、更低阻抗演进。
但无论电压如何提升，“最后一道安全屏障”的使命不变——而48V，正是这场升级的起点。
