JSM1050T 高速 CAN 总线收发器

电源管理芯片、MOSFETS场效应、二三极管、晶体管、单双三四象可控硅等产品。为消费类工业类，汽车级客户提供技术解决方案，诚招代理商，期待您的加盟！杨女士13824341110" data- data-is_biz_ban="0" data-service_type="2" data-verify_status="2">

       在工业控制、汽车电子、智能传感、楼宇自动化飞速发展的今天，CAN 总线早已成为设备互联、数据传输的 “骨干神经”。从汽车车身控制到工业 PLC，从电力开关柜到智能传感器，但凡需要高可靠、多节点、强抗干扰的通信场景，都离不开一颗稳定的 CAN 收发器。

长期以来，NXP TJA1050T 凭借优异性能成为行业标杆，但供应链波动、交期不可控、成本居高不下，让大量企业迫切寻找引脚兼容、性能对标、稳定量产、高性价比的国产替代方案。

今天，杰盛微半导体（JSMSEMI） 正式推出JSM1050T 高速 CAN 总线收发器——完美对标 TJA1050T，SOP-8 标准封装，1Mbps 高速通信，全功能防护，车规级可靠性，为工控、汽车、传感、楼宇自动化等场景，提供一站式国产替代解决方案！

一、为什么 CAN 总线离不开一颗靠谱的收发器？

CAN（Controller Area Network）总线以差分传输、抗干扰强、多节点、错误容错等优势，占据工业与车载通信半壁江山。而 CAN 收发器，正是CAN 协议控制器与物理总线之间的 “桥梁”：

• 把控制器的逻辑信号转为总线差分信号向外发送；

• 把总线上的差分信号还原为逻辑信号送回控制器；

• 同时承担隔离干扰、短路保护、静电防护、热保护等关键任务。

在多节点、长距离、强电磁环境下，收发器的性能直接影响：

• 通信是否稳定不掉线；

• 节点能否大量接入；

• 系统是否抗干扰、防损坏；

• 设备能否通过 EMC/ESD 严苛测试。

市场对 CAN 收发器的核心诉求始终清晰：高速、兼容、稳定、安全、易替换。杰盛微 JSM1050T 正是为此而生。

二、JSM1050T 硬核对标 TJA1050T：直接替换，不降性能

杰盛微 JSM1050T 从定义之初就以全参数对标、全功能兼容、全场景适配为目标，实现与 TJA1050T引脚对引脚、电气对电气、协议对协议的高度一致，客户无需改板、不用调软件，直接替换上机。

1. 封装与引脚：1:1 兼容，不用改 PCB

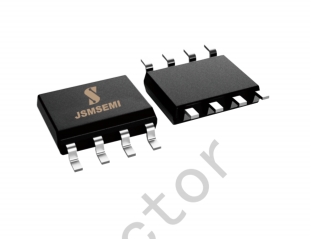

JSM1050T 采用标准 SOP-8 封装，引脚定义与 TJA1050T 完全一致：

1. TXD：发送数据输入

2. GND：地

3. VCC：电源 4.5–5.5V

4. RXD：接收数据输出

5. Vref：参考电压输出（0.5VCC）

6. CANL：CAN 总线低侧

7. CANH：CAN 总线高侧

8. S：高速 / 静音模式选择

贴片尺寸、焊盘、布局完全通用，存量设备直接替换，新品设计无缝兼容。

2. 通信性能：最高 1Mbps，支持百级节点

• 最高通信速率：1Mbps，覆盖 60kbps–1Mbps 全高速 CAN 场景；

• 多节点支持：至少 110 个节点同时挂接总线，满足大型组网；

• 差分传输：严格遵循ISO11898 标准，总线信号质量对标国际一线型号。

隐性状态下，CANH/CANL 电压稳定在2.5V 典型值；显性差分电压典型2V，差分信号清晰，抗干扰能力突出。

3. 关键电气：参数一致，工作更稳

• 工作电压：4.5V–5.5V，典型 5V 系统直接适配；

• 工作温度：-40℃~+125℃，工业 / 车载宽温环境稳定运行；

• 静态电流：隐性态2–5mA，显性态15–40mA，低功耗更省电；

• 输入输出电平：兼容 3.3V/5V 控制器，适配主流 MCU/FPGA。

4. 模式功能：两种工作模式，灵活适配

• 高速模式（S = 低）：收发全功能，双向高速通信；

• 静音模式（S = 高）：发送关闭、仅保留接收，适合低功耗与监听场景。

与 TJA1050T 逻辑完全一致，控制逻辑不用改代码。

三、国产更强：JSM1050T 七大防护，更抗造

杰盛微在对标基础上，进一步强化可靠性与防护能力，让 JSM1050T 在复杂工业现场、车载环境更 “抗打”。

1. TXD 显性超时保护

当 TXD 因故障被强制拉低时，250–750μs 超时保护自动切断驱动，避免总线被永久占线、全网瘫痪。

2. 过温保护

芯片结温超过165℃典型值时，自动关断输出级，降低功耗防止烧毁，温度回落自动恢复。

3. 过流与短路保护

CANH/CANL 总线短路到电源 / 地时，自动限流保护，不烧坏芯片、不影响其他节点。

4. 超强 ESD 防护

• HBM 人体模式：±12kV

• IEC61000-4-2 接触放电：±8kV

• 空气放电：±12kV轻松通过工业与车载静电测试。

5. 未上电不干扰总线

芯片不上电时，总线端口呈高阻态，不拉低、不干扰、不占用总线，热插拔更安全。

6. 高抗电磁干扰（EMI）

优化内部拓扑与共模抑制，适合变频器、电机、开关柜等高干扰场景。

7. 参考电压稳定输出

Vref 精准输出0.5×VCC，支持拆分终端，稳定总线共模电压，降低辐射。

四、适用场景全覆盖：工控 / 车载 / 传感全拿下

JSM1050T 凭借高兼容性与高可靠性，可广泛用于：

• 汽车与交通运输：车身控制、车灯、电池管理、车载仪表；

• 工业控制：PLC、变频器、伺服驱动、工业机器人；

• 多通道数据采集：传感器采集、模块集中控制；

• 电力与开关柜：配电终端、环网柜、智能电表；

• 建筑自动化 / 暖通空调：智能楼宇、中央空调控制；

• 其他：伺服系统、安防设备、户外智能终端。

无论室内工控还是户外车载，JSM1050T 都能稳定支撑 CAN 总线通信。

五、国产替代优选：杰盛微 JSM1050T 优势总结

• 完美对标 TJA1050T，引脚、电气、功能 1:1 兼容；

• 直接替换不用改板，降低研发成本、缩短量产周期；

• 1Mbps 高速、支持 110 节点，满足大型组网；

• 全防护设计，ESD / 过温 / 过流 / 超时保护齐全；

• 宽温工作，工业车规级稳定可靠；

• 国产自主可控，供货稳定、交期可控、成本更优；

• 杰盛微专业技术支持，提供手册、应用方案、测试指导。

六、国产芯崛起，从一颗可靠的 CAN 收发器开始

在硬件国产化、供应链自主化的大趋势下，高性能、可对标、能量产、够稳定的国产芯片，正成为万千工程师的首选。

杰盛微半导体专注于接口、电源、驱动类模拟芯片研发与量产，坚持以客户需求为中心、以产品可靠性为底线，持续推出可替代国际主流型号的高性价比国产方案。

JSM1050T 的推出，不仅是一颗 CAN 收发器的上市，更是杰盛微为工业与车载通信领域提供的稳定国产替代方案。让设计更简单、让生产更顺畅、让供应链更安全。

杰盛微 JSM1050T

✅ 完美对标 TJA1050T

✅ SOP-8 直接替换

✅ 1Mbps 高速 CAN 收发

✅ 工业级宽温 -40~125℃

✅ 超强 ESD 与多重保护

✅ 国产量产、稳定供货

如需规格书、样品申请、报价、技术支持，欢迎联系杰盛微半导体官方渠道，我们将为您提供一站式国产 CAN 总线解决方案。

杰盛微 —— 让国产芯，成为首选芯。
