PCM1820-Q1 是汽车、立体声、113dB、192kHz、硬件控制的音频模数转换器 (ADC)
产品详情
描述：
PCM182(0/1)-Q1 是一款高性能 Burr-Brown? 音频模数转换器 (ADC)，支持最多两个模拟通道的同时采样。 该器件支持具有 2-VRMS 满量程信号的差分线路和麦克风输入。 该器件集成了一个锁相环 (PLL)、一个 DC 去除高通AD5161BRM50滤波器 (HPF)，并支持高达 192 kHz 的采样率。 该器件支持时分复用 (TDM) 或 I2S 音频格式，可通过硬件引脚电平进行选择。 此外，PCM182(0/1)-Q1 支持音频总线接口操作的主从模式选择。 这些集成的高性能特性，以及由 3.3 V 单电源供电的能力，使该器件成为远场麦克风录音应用中成本敏感、空间受限的音频系统的绝佳选择。

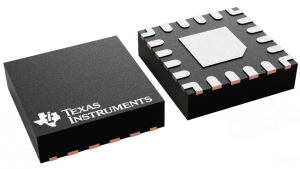

PCM182(0/1)-Q1 的额定温度范围为 –40°C 至 +125°C，采用 20 引脚 WQFN 封装。
特性：
●立体声高性能 ADC：
○2 通道模拟麦克风或线路输入
●ADC线路和麦克风差分输入性能：
○PCM1820-Q1 动态范围：
◆123-dB，启用动态范围增强器
◆113-dB，禁用动态范围增强器
○PCM1821-Q1 动态范围：106 dB
○总谐波失真+噪声：–95 分贝
●ADC 差分 2VRMS 满量程输入
●ADC 采样率 (fS) = 8 kHz 至 192 kHz
●硬件管脚控制配置
●线性相位或低延迟滤波器选择
●灵活的音频串行数据接口：
○主从接口选择
○32 位、2 通道 TDM
○32 位、2 通道 I2S
●音频时钟丢失时自动断电
●集成高性能音频 PLL
●单电源操作：3.3 V
●I/O 电源操作：3.3 V 或 1.8 V
●3.3V AVDD 电源的功耗：
○19.6 mW/通道，16 kHz 采样率
○21.3 mW/通道，48 kHz 采样率
应用
●汽车主动降噪
●汽车音响主机
●后座娱乐
●数字座舱处理单元
●远程信息处理控制单元
参数：
ADC通道数：2
模拟输入：2
数字音频接口：I2S、TDM
控制接口：H/W
采样率（最大）（kHz）：192
ADC SNR (Typ) (dB)：113
大约、价格（美元）：1ku | 2.071
◆PCM1820-Q1简化框图
◆PCM1820-Q1 功能框图
