OPA818 是 2.7GHz、高电压、FET 输入、低噪声运算放大器
产品详情
描述：
OPA818 是一款适用于高速和宽动态范围应用的去补偿电压反馈运算ALZ11B05放大器。 OPA818 具有低噪声结型栅极场效应晶体管 (JFET) 输入级，该输入级结合了高增益带宽和 6 V 至 13 V 的宽电源范围。1400 V/μs 的快速压摆率提供了高大信号带宽和低失真。该放大器采用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造，与其他高速 FET 输入放大器相比，性能显着提高。
OPA818 是一款用途极其广泛的宽带 TIA 光电二极管放大器，用于光学测试和通信设备以及许多医疗、科学和工业仪器。 OPA818 展示了 2.7 GHz 增益带宽、2.4 pF 低总输入电容和 2.2 nV/√Hz 输入噪声。 OPA818 可以在 TIA 配置中实现超过 85MHz 的信号带宽，具有 20kΩ TIA 增益 (RF) 和 0.5pF 光电二极管电容 (CD) 以及宽输出摆幅。具有皮安级输入偏置电流的去补偿、低噪声架构也非常适合高增益测试和测量应用。虽然通常在增益 ≥ 7 V/V 时保持稳定，但 OPA818 可用于具有较低通过应用噪声增益整形技术获得增益（请参阅 2 V/V 的同相增益）。
OPA818 采用 8 引脚 WSON 封装带有用于散热的裸露散热垫的封装耗散。该器件指定在 –40°C 至 +85°C 的工业温度范围内运行。
特征：
●高速：
— 增益带宽积：2.7 GHz
— 带宽（G = 7 V/V）：765 MHz
— 大信号带宽（2 VPP）：400 MHz
— 压摆率：1400 V/μs
●补偿增益：7V/V 稳定
●低噪声：
— 输入电压噪声：2.2 nV/√Hz
— 输入电流噪声：3 fA/√Hz (f = 10 kHz)
●输入偏置电流：4 pA（典型值）
●低输入电容：
— 共模：1.9 pF
— 差模：0.5 pF
●低失真（G = 7 V/V，RL = 1 kΩ，VO = 2 VPP）：
— 1 MHz 时的 HD2、HD3：–104 dBc、–108 dBc
— 50 MHz 时的 HD2、HD3：–57 dBc、–72 dBc
●宽电源范围：6 V 至 13 V
●输出摆幅：8 VPP (VS = 10 V)
●供电电流：27.7 mA
●关断电源电流：27 μA
●性能升级到 OPA657
参数：
架构 FET / CMOS 输入，电压 FB
通道数（#）：1
总电源电压 (Min) (+5V=5, +/-5V=10) ：6
总电源电压 (Max) (+5V=5, +/-5V=10) ：13
GBW（典型值）（MHz）：2700
带宽@Acl (MHz)：765
Acl, 最小规格增益 (V/V)：7
转换率 (Typ) (V/us)：1400
平带 Vn (Typ) (nV/rtHz)：2.2
Vn at 1 kHz (Typ) (nV/rtHz)：8.5
每通道 Iq (Typ) (mA)：27.7
Vos (失调电压@25 C) (Max) (mV)：1.25
轨到轨：无
特点：失代偿
评级：目录
工作温度范围（℃）：-40 to 125
CMRR (典型值) (dB)：90
输入偏置电流(Max) (pA)：25
偏移漂移 (Typ) (uV/C)：3
输出电流(Typ) (mA)：60
二次谐波（dBc）：-84
三次谐波（dBc）：-106
@兆赫：1
功能框图：

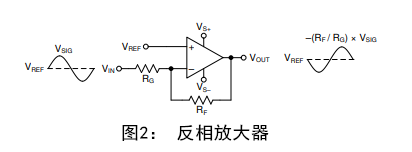

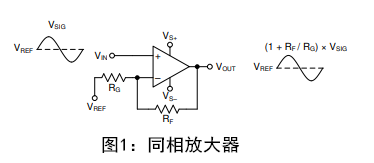

OPA818 是一款传统的电压反馈运算放大器，具有两个高阻抗输入和一个低阻抗输出。 支持标准放大器配置，如图1和图2所示的两种基本配置。每种配置的 DC 工作点由参考电压 (VREF) 进行电平转换，在单电源工作时通常设置为中间电源 . VREF 通常在双电源应用中设置为接地。
