石油管道在输送高温介质时，管道本体因受热产生显著的热膨胀现象。金属材料随温度升高发生线性膨胀，导致管道轴向伸长；温度降低时则收缩。反复的热胀冷缩在管道系统中产生热应力，若应力无法有效释放，可能引发焊缝开裂、支撑结构失效、法兰连接松动等安全隐患。在长距离输油管道中，温度波动、压力变化及土壤沉降等多重因素共同作用，管道还可能产生弯曲、错位、支撑位移等多种形变。
膨胀位移传感器是一种专用于测量物体因温度变化产生位移的高精度接触式测量装置。它将被测物体的机械位移转换为标准电信号，实时传输至控制系统，为管道运行状态评估和风险预警提供数据支撑。以下从管道热膨胀实时监测、管道结构形变与位移监控、危险区域管道安全监测三个维度阐述其具体应用。
具体应用
管道热膨胀实时监测与应力释放控制
在高温输送工况下，石油管道沿轴向发生线性膨胀，产生显著的热位移。若热膨胀受到约束，热应力将持续累积，超过材料屈服强度时可能导致管道局部屈曲、焊缝撕裂或支撑结构破坏。膨胀位移传感器安装于管道关键节点，实时测量轴向膨胀量，并将位移数据反馈至控制系统。系统根据位移变化趋势判断热应力状态，当位移量接近安全阈值时触发预警，或自动调整补偿装置以释放应力。该方案适用于长距离输油干线、炼厂工艺管道及加热炉进出口管段等高温运行场景，通过对热膨胀行为的连续监测，实现对热应力的量化评估，防止因膨胀过量引发的结构失效。
管道结构形变与多维度位移监控
石油管道运行中面临的位移问题不仅限于轴向热膨胀。管道支撑沉降、土壤移动、压力波动及设备运行引起的振动，均可导致管道产生弯曲、错位、支撑位移等多维度形变。这些形变若未被及时发现，将逐步累积为结构性损伤，最终导致泄漏或破裂。膨胀位移传感器安装于管道支撑点、弯头部位、法兰连接处等关键位置，分别监测管道的轴向位移、横向偏移和垂向沉降。多传感器联合布置可构建管道位移监测网络，实现对管道三维位移状态的全面感知。传感器采集的高分辨率位移数据能够捕捉管道的细微形变，帮助运维人员在问题发展初期识别风险，从而在事故形成前采取预防措施。该方案适用于地质不稳定区域的埋地管道、穿越段管道以及存在沉降风险的架空管道。
危险区域管道安全监测与防爆应用
石油管道系统中大量管段处于易燃易爆环境，如炼油厂工艺装置区、油库储罐区及天然气输配管网。在这些区域内进行管道位移监测，对测量设备的安全性提出严苛要求。采用符合防爆标准的膨胀位移传感器，其外壳选用无火花风险的非磁性金属材料，内部线圈采用真空灌封工艺以隔绝氧气与可燃气体接触，内置限能模块将输出信号能量限制在安全范围内。传感器通过ATEX、IECEx等国际防爆认证，可在含有可燃气体的Zone 1、Zone 2危险区域安全运行。在高温油气管道中，防爆型膨胀位移传感器实时检测因温度变化引起的管道轴向膨胀，防止应力集中导致泄漏或破裂。同时，此类传感器也可用于监测储罐液位及阀门开度，为危险区域的管道设备提供全面的位移监控保障。
膨胀位移传感器通过将管道的热膨胀位移和结构形变量转换为标准化电信号，为石油管道的安全运行提供了量化监测手段。在热膨胀监测方面，传感器实时反馈管道轴向位移数据，支撑热应力释放控制；在结构形变监控方面，多维度位移监测网络实现对管道三维状态的全面感知；在危险区域应用方面，防爆型传感器满足易燃易爆环境下的安全监测需求。膨胀位移传感器的应用推动石油管道监测从人工巡检向在线实时监控转变，有效提升了管道运行的安全性和可靠性。

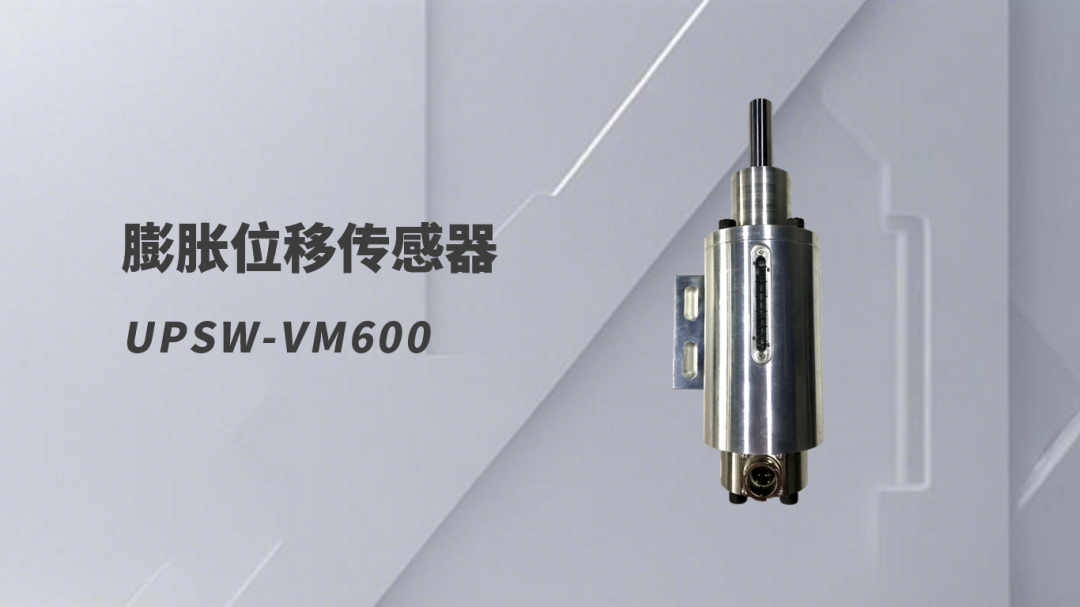

UPSW-VM600 膨胀位移传感器
概 述
UPSW-VM600 膨胀位移传感器以其高精度和可靠性，为膨胀测量提供了理想的解决方案。这款两线制传感器支持 4-20mA 输出，可以直接接入 DCS 系统。提供 50mm 和 100mm 两种量程，且量程调整方便，具备就地显示功能。其坚固耐用的设计，包括不锈钢感应杆和弹簧加载传感杆，无需额外电子元件，简化了安装和操作。这款传感器适用于各种工业应用，确保精确的膨胀位移监测。
特 点
膨胀测量
回路供电 4-20mA 输出
可直接进 DCS
50 mm 和 100 mm 量程
量程方便调整和就地显示
坚固耐用
不锈钢感应杆
弹簧加载传感杆
无需额外的电子元件
应 用
冶金
能源
重工
