展商推荐

展位号：561

鹏城微纳技术（沈阳）有限公司

公司介绍

鹏城半导体技术(深圳)有限公司，由哈尔滨工业大学(深圳)与有多年实践经验的工程师团队共同发起创建。公司立足于技术前沿与市场前沿的交叉点，寻求创新引领与可持续发展，解决产业的痛点和国产化难题，争取产业链的自主可控。

鹏城微纳技术（沈阳）有限公司是鹏城半导体技术（深圳）有限公司全资子公司，是半导体工艺和装备的设计中心和生产制造基地。公司核心业务是微纳技术与高端精密制造，具体应用领域包括半导体材料、半导体工艺和半导体装备的研发设计、生产制造、工艺技术服务及半导体装备的升级改造，可为用户提供工艺研发和打样。公司人才团队知识结构完整，有以哈工大教授和博士为核心的高水平材料研究和工艺研究团队；还有来自工业界的高级装备设计师团队，他们具有20多年的半导体材料研究、外延技术研究和半导体薄膜制备成套装备设计、生产制造的经验。公司依托于哈尔滨工业大学(深圳)，具备先进的半导体研发设备平台和检测设备平台，可以在高起点开展科研工作。公司总部位于深圳市，具备半导体装备的研发、生产、调试以及半导体材料与器件的中试、生产、销售的能力。

公司产品

生产型TGV/TSV/TMV

高真空磁控溅射镀膜机

（Sputter-2000W系列）

Sputter-2000W系列用于玻璃基板和陶瓷基板的高密度通孔和盲孔的镀膜，深径比>10:1。例如：用于基板镀膜工序Cu/Ti微结构，Au/TiW传输导线双体系膜层淀积能力，为微系统集成密度提升提供支撑。本设备优点：膜层均匀性及重复性高，膜层附着力强，设备依据工艺配方进行可编程自动化控制。

生产型高真空磁控溅射

离子辅助/多弧复合镀膜机

（PVD-1000S系列）

PVD-1000S系列广泛应用于铣刀、钻头、轴承、齿轮、镜片等表面的硬质耐磨涂层制备，集成了工件表面处理、离子清洗、颗粒物控制、磁控溅射、离子辅助镀膜及反应溅射镀膜等工艺方法于一体的PVD设备。可以制备单层膜、多层膜、掺杂膜、金属膜及合金膜、化合物薄膜等。

生产型高真空磁控溅射及

离子辅助复合镀膜机

（PVD-1000B系列）

PVD-1000B系列采用磁控溅射、离子辅助、反应溅射的工艺方法，在工件表面制备各种薄膜材料。该设备是集成了工件表面处理、离子清洗、颗粒物控制、磁控溅射、离子辅助镀膜及反应溅射镀膜等工艺方法于一体的PVD设备。可以制备单层膜、多层膜、掺杂膜、金属膜及合金膜、化合物薄膜等。

HFCVD 热丝化学气相沉积设备

研发设计制造了热丝CVD金刚石设备，分为实验型设备和生产型设备两类。设备主要用于微米晶和纳米晶金刚石薄膜的研发和生产。可用于力学级别、热学级别、光学级别、声学级别的金刚石产品的研发生产。可以制造大尺寸金刚石多晶晶圆片，用于大功率器件、高频器件及大功率激光器的散热热沉。可用于生产制造防腐耐磨硬质涂层；环保领域污水处理用的金刚石产品。可用于平面工件的金刚石薄膜制备，也可用于刀具表面或其它不规则表面的金刚石硬质涂层制备。可用于太阳能薄膜电池的研发与生产。

PECVD 等离子体增强化学气相沉积设备

产品主要用于在洁净真空环境下进行氮化硅和氧化硅的薄膜生长；采用单频或双频等离子增强型化学气相沉积技术，是沉积高质量的氮化硅、氧化硅等薄膜的理想工艺设备。设备用途和功能特点 1、该设备是高真空单频或双频等离子增强化学气相沉积PECVD薄膜设备，主要用于制备氮化硅和氧化硅薄膜。 2、设备保护功能强，具备真空系统检测与保护、水压检测与保护、相序检测与保护、温度检测与保护。 3、配置尾气处理装置。

科研型高真空磁控溅射镀膜机

（ Circular Sputter系列）

Circular Sputter系列是我司科研类及中试类高真空磁控溅射仪，其主要是用圆形磁控溅射靶进行溅射的方法，制备金属、合金、化合物、半导体、陶瓷、介质复合膜及其它化学反应膜等；适用于镀制各种单层膜、多层膜、掺杂膜及合金膜；可镀制磁性材料和非磁性材料。可用于TGV/TSV/TMV 先进封装的研发，高深径比（≥10:1）的深孔种子层镀膜。

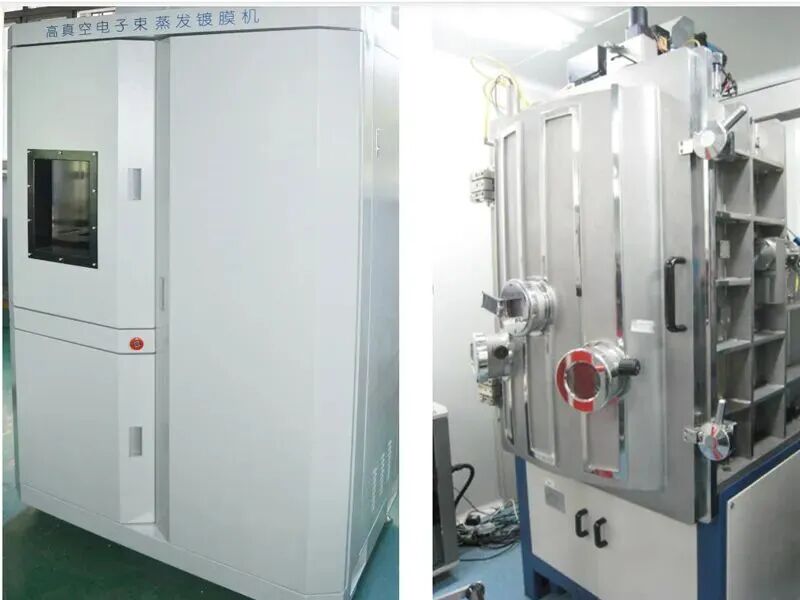

高真空电子束蒸发镀膜机

（PVD镀膜设备）

PVD镀膜设备是在高真空条件下，采用电子束轰击材料加热蒸发的方法，在衬底上镀制各种金属、氧化物、导电薄膜、光学薄膜、半导体薄膜、铁电薄膜、超硬膜等；可镀制混合物单层膜、多层膜或掺杂膜；可镀各种高熔点材料。可用于生产、科学实验及教学，可根据用户要求专门订制。可根据用户使用要求，选配石英晶体膜厚自动控制及光学膜厚自动控制两种方式, 通过PLC 和工控机联合实现对整个镀膜过程的全程自动控制, 包括真空系统、烘烤系统、蒸发过程和膜层厚度的监控功能等，从而提高了工作效率和保证产品质量的一致性和稳定性。

MBE分子束外延设备

分子束外延薄膜生长设备（MBE）（分子束外延MBE）该设备可以在某些衬底上实现外延生长工艺，实现分子自组装、超晶格、量子阱、一维纳米线等。可以进行第二代半导体和第三代半导体的工艺验证和外延片的生长制造。分子束外延薄膜生长设备在薄膜外延生长时具有超高的真空环境，是在理想的环境下进行薄膜外延生长，它可以排除在薄膜生长时的各种干扰因素，得到理想的高精度薄膜。

联系方式

邮箱：sales@hitsemi.com

网址：www.hitsemi.com
