RK3506工业模组：高集成设计如何提升工业物联网开发效率

RK3506工业模组：高集成设计如何提升工业物联网开发效率

随着工业物联网技术的持续演进，设备开发人员在实际项目中面临诸多挑战。硬件设计的复杂性导致物料清单（BOM）成本居高不下，底层驱动的调试过程耗时较长，系统在长期运行中可能出现死机或时间同步问题，影响整体可靠性。此外，如何在成本与性能之间取得平衡，也成为工业设备开发中的关键难题。为应对这些行业痛点，万象奥科推出了RK3506系列工业模组，通过高集成度的硬件架构和完善的软件支持，为工业物联网设备开发提供了新的解决方案。

高集成度设计降低开发门槛

RK3506系列工业模组的核心优势在于将传统方案中需要多个芯片或模块才能实现的功能整合到单一平台。该模组基于三核Cortex-A7架构处理器，主频达到1.5GHz，内置2D图像加速引擎和显示输出引擎，能够流畅运行Linux系统及LVGL或Qt图形界面。

在通信能力方面，模组原生集成了两路工业级以太网PHY和工业级USB Hub，支持多达九路串口和一路IIC接口，为设备提供了丰富的连接选项。存储配置方面，模组提供256MB或512MB内存，搭配256MB NAND或8GB eMMC存储，NAND版本还支持TF卡扩展。这种集成化设计使得开发者仅需4层PCB即可完成底板布线，显著降低了硬件设计复杂度和制造成本。

差异化产品线满足多样化场景

万象奥科针对不同应用场景推出了三款差异化产品。RK3506B工业模组的工作温度范围为-20℃至+70℃，适用于多串口工业数据采集器、常规工业网关、串口服务器、协议转换器等需要大量有线连接且无线要求简单的场景。

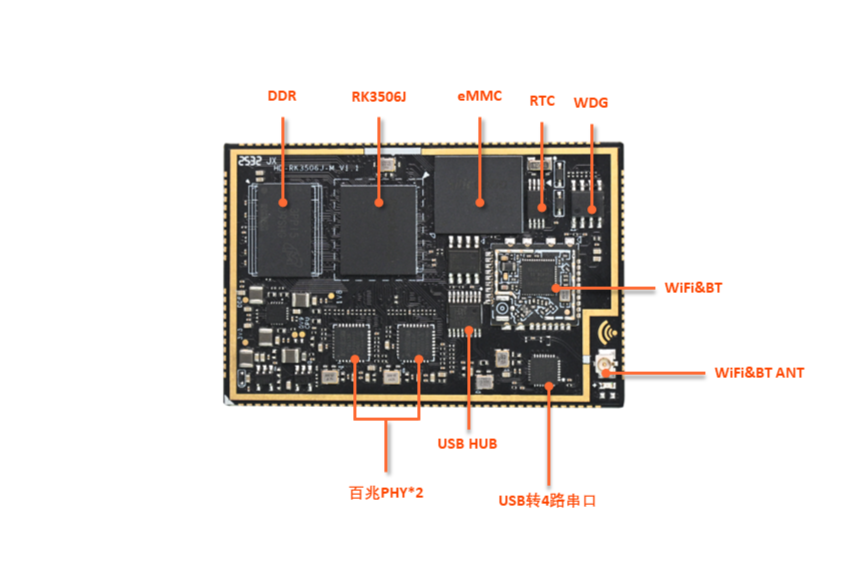

RK3506J工业模组将工作温度范围拓展至-40℃至+85℃，能够应对户外工业网关、车载数据终端、冷库或高温环境采集器、智能电网监测、石油石化现场设备等对温度范围和电磁兼容性要求较高的工业互联场景。

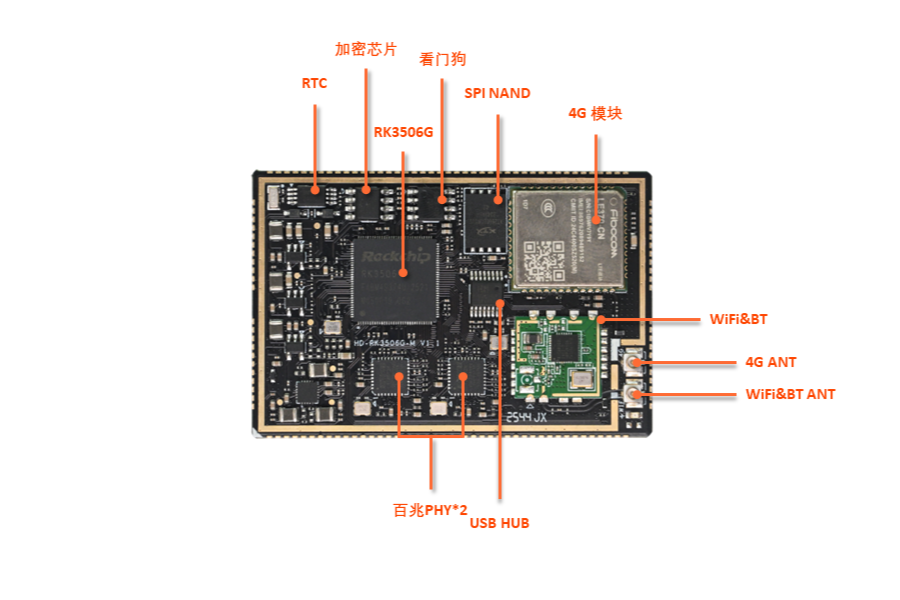

RK3506G工业模组则在集成度上更进一步，内部直接集成了4G CAT1、WiFi与蓝牙无线通信能力。相比RK3506B或J型号需要通过底板扩展4G功能，G型号无需额外添加无线模块，进一步简化了设计流程并降低了BOM成本。这种设计特别适用于工业网关、数据采集终端、协议转换器、带HMI的控制器等需要数据汇总、转换、上云及本地交互的工业互联场景。

系统可靠性保障机制

工业设备的长期稳定运行是应用落地的关键前提。RK3506系列模组配备了独立硬件看门狗，能够在系统出现死机时自动复位，保障设备持续运行。独立硬件RTC确保掉电情况下时间信息不丢失，解决了工业现场常见的时间同步问题。

在安全性方面，模组板载了独立硬件加密芯片，支持硬件加密功能，能够有效防止固件被非法读取或复制，保护应用软件的知识产权。这一设计对于需要部署在分散现场环境的工业设备尤为重要，能够避免核心技术被轻易复制。

模组还通过了浪涌、群脉冲、静电等工业可靠性测试，能够适应复杂的工业现场电磁环境。系统支持OTA远程升级功能，NAND版本还支持U盘本地升级，为后期的功能迭代和问题修复提供了便捷途径。

完备的开发支持体系

为了降低开发门槛，万象奥科为RK3506系列模组提供了完整的开发资源。软件层面包括完整的Linux系统及Buildroot文件系统，全外设驱动已经调试完成，开发者无需从零开始进行底层适配工作。硬件层面，模组的原理图与PCB设计文件完全开源，方便开发者根据实际需求进行底板设计和功能扩展。

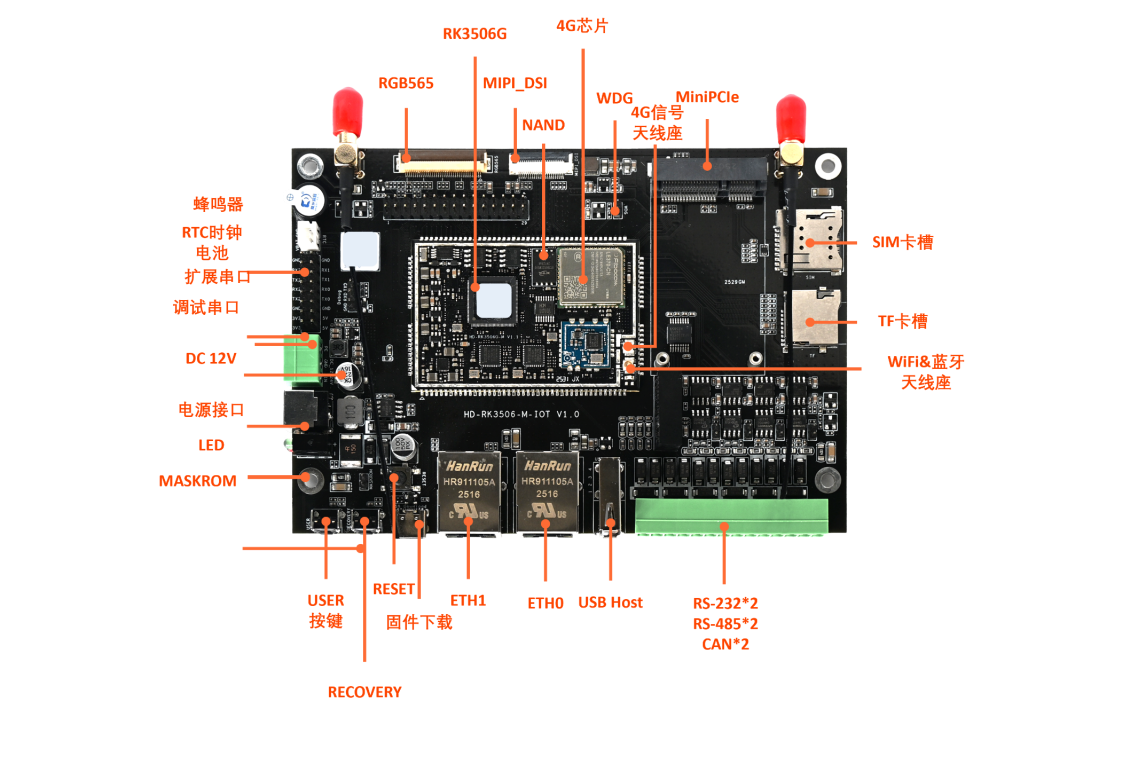

配套的HD-RK3506-M-IOT评估板为开发者提供了全功能的工业开发与测试平台。评估板提供了2路RS232、2路RS485、4路扩展串口、1路调试串口等丰富的串行通信接口，满足传感器与执行器的连接需求。网络方面包含2路百兆网口、WiFi、4G、MiniPCIe扩展槽，可以实现多链路冗余设计。显示与交互功能支持RGB与MIPI DSI显示接口，配备1个USER按键和2路LED指示灯。30PIN扩展针包含18路GPIO、1路ADC、2路MIC ADC，支持自定义功能扩展。评估板同时支持J-M（eMMC版）与G-M（4G版）模组的测试，方便开发者进行方案选型切换。

性能与成本的平衡实践

传统工业设备开发中，实现相同功能往往需要采购核心板、双网口PHY、4G模块或4路串口扩展芯片、WiFi与蓝牙模块、加密芯片、看门狗芯片、USB Hub、RTC等多个独立器件，不仅增加了BOM成本，还带来了PCB布线复杂度提升、调试工作量增加、供应链管理难度加大等一系列问题。

RK3506系列模组通过“一块模组等于传统核心板加多种功能芯片”的集成化思路，在保证功能完整性的前提下，实现了成本的有效控制。128MB DDR3L及256MB NAND Flash的配置能够满足大部分工业应用需求，避免了配置过剩导致的成本浪费。模组的标准化设计使得批量生产更具规模效应，进一步降低了单颗成本。

在性能方面，1.5GHz主频的三核处理器能够满足工业数据采集、协议转换、边缘计算等典型应用的算力需求。内置的2D图像加速引擎为需要本地显示的场景提供了支持。丰富的接口配置使得单个模组能够同时连接多种传感器、执行器和通信网络，减少了系统中需要的处理单元数量。

加速工业互联方案落地

万象奥科将RK3506系列工业模组的战略定位为“面向工业物联网场景，以高集成度硬件、完备软件配套及成本与可靠性均衡的设计，打造一个降低开发门槛、加速落地的工业互联核心平台”。这一定位体现在产品设计的多个维度：接口多样化覆盖了工业控制、无人零售、人工智能、人机交互、电力、智能家居等领域的连接需求；完整的软件协议栈和驱动支持让开发者能够快速完成应用层开发；开源的硬件设计资料降低了底板设计的技术门槛；经过验证的可靠性设计减少了产品落地后的维护成本。

对于需要快速将工业互联方案推向市场的企业而言，RK3506系列模组提供了从原型开发到批量生产的完整支持。开发者可以先通过评估板验证方案可行性，随后基于开源的硬件设计文件快速完成定制底板开发，利用完整的软件资源缩短调试周期，通过模组的集成化设计控制BOM成本，依靠系统的可靠性保障机制确保产品长期稳定运行。

在工业物联网设备开发复杂度不断提升的背景下，像RK3506系列这样的高集成度工业模组，通过将分散的功能模块整合到统一平台，为开发者提供了在成本、性能、可靠性之间寻求平衡的有效路径。万象奥科以武汉东湖新技术开发区为总部，专注于工业物联网核心平台的构建，为推动工业互联方案的规模化落地提供了技术支撑。
