精准捕捉微小压力差的差压传感器模组
在医疗设备、工业系统和消费电子中，许多关键功能的实现依赖于对微小压力变化的准确感知。差压传感器模组 GZP6899D 专为这一需求设计，采用双气口结构，专注于检测两个气口之间的压力差异。
例如，呼吸机如何判断患者处于吸气还是呼气阶段？空调系统如何判断风量是否充足？气体流量设备又是如何捕捉这些细微变化的？答案往往隐藏在两个气口之间的微小压力差中。

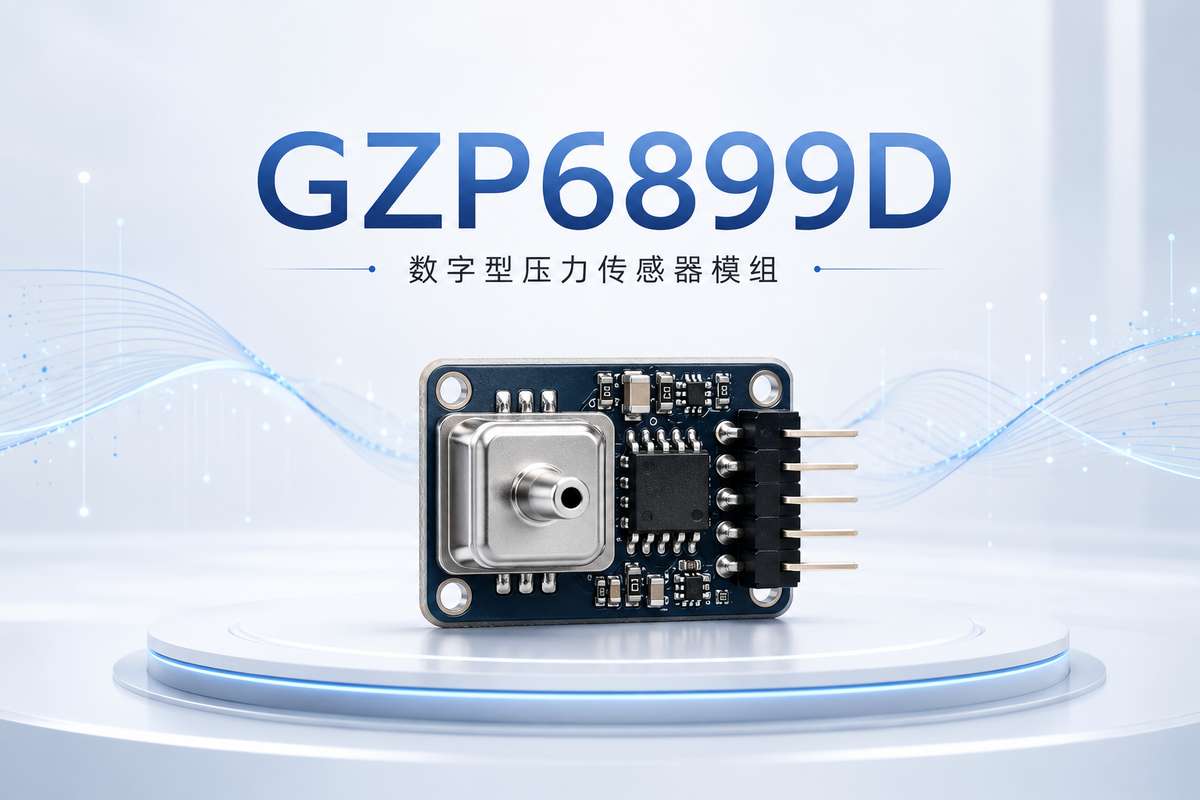

GZP6899D 是一款数字型差压传感器模组，能够高效捕捉并处理这些微小变化。
双气口差压结构
该模组采用差压结构，一个气口连接高压侧，另一个连接低压侧。通过这种设计，GZP6899D 能够快速识别压力差异及其大小。
其气嘴采用倒钩式设计，便于管路连接，同时提升安装时的密封性能。
尽管体积小巧，GZP6899D 内部集成了压力传感器、信号调理芯片和温度传感器，并对零点偏移、灵敏度、温度漂移和非线性误差进行了数字补偿。工程师只需将其接入系统，即可获得经过处理的压力数据，并通过数字接口输出。
核心特性
量程选择多样。 GZP6899D 提供多种量程选项，覆盖从微小差压到较高压力的检测需求，包括：
- ±0.5kPa、±1kPa、±2.5kPa
- ±5kPa、±40kPa、±100kPa
- -100～0kPa
- 0～1kPa 至 0～200kPa
此外，还可根据具体项目需求定制量程及相关参数。
响应迅速，功耗极低。 该模组的响应时间可达 2.5ms，单次测量电流消耗约为 5μA，休眠状态下的电流低于 100nA。在需要快速检测的场景中表现出色，同时在待机状态下也不会显著增加系统功耗。
数字输出，易于集成。 GZP6899D 支持 I²C 数字输出，内置 24 位 ADC，可同时输出经过校准和温度补偿的压力与温度数据。其供电范围为 2V～5.5V，便于适配多种系统平台。
封装紧凑。 采用 SOP8 封装，支持 SMT 贴装，适用于无腐蚀性气体环境。
典型应用领域
GZP6899D 可广泛应用于以下场景：
- 医疗健康： 呼吸机、肺活量计、血压监测设备、负压伤口治疗系统、睡眠呼吸治疗设备等。
- 工业与 HVAC： 空气流量检测、暖通空调系统、气动设备、压力开关等。
- 仪表与监测： 气体流量仪表、排放监测系统。
- 消费电子： 小家电、运动健身器材、物联网设备等。
总结
在许多设备中，关键不在于检测到多大的压力，而在于能否及时捕捉到微小的变化。GZP6899D 将差压检测、温度补偿和数字输出集成于一颗小型模组中，为医疗、工业和消费类设备提供了一种高效、简洁的压力检测方案。
对于需要小体积、低功耗、数字输出以及量程灵活的差压传感器模组的项目，GZP6899D 是一个值得考虑的选型。
本文内容仅用于技术说明与工程选型参考，具体参数请以官方数据手册为准。涉及医疗器械的应用，请遵循国家药品监督管理局的相关规定。
