车规数字锁存霍尔效应传感器芯片KTH2562L系列产品介绍
随着汽车电气化、电动工具及智能执行机构的不断发展，磁传感芯片面临更高的技术挑战，包括宽电压适应性、宽温域稳定性、高可靠性以及强防护能力。
钧敏科技联合昆泰芯原厂推出KTH2562L系列AEC-Q100认证的车规数字双极锁存霍尔传感器芯片。该产品集成了斩波稳定技术和多重内置保护电路，支持3.8~60V超宽工作电压，可在-40℃至150℃的全温范围内稳定运行，适用于车窗、尾门、无刷电机及阀门检测等位置与转速传感场景，为Tier1供应商及工业设备提供高性价比的国产磁传感解决方案。
01 硬核车规基底，适应严苛环境
车载传感器在实际应用中常面临电源波动、温差变化、静电冲击及电源反接等挑战。KTH2562L系列从硬件设计层面全面强化防护能力，符合AEC-Q100汽车级认证标准。
超宽温域适应整车全工况
该芯片的工作温度范围为-40℃至150℃，适用于高温机舱及低温启动环境，全温域内磁参数误差控制在±10%以内。通过斩波技术与片上温度补偿，有效解决传统霍尔传感器在高温下灵敏度下降、低温下信号偏移的问题。
顶级ESD静电防护
支持HBM人体静电6000V、CDM器件静电500V，有效防止线束插拔或生产装配过程中因静电导致的芯片损坏，显著降低产线不良率。
反向电源与输出过流双重保护
VCC端支持最高-40V反向耐压，即使电源正负极接反也不会损坏芯片。输出端内置OCP过流保护，最大灌电流钳位为45mA，具备短路与负载冲击自动限流功能，恢复后可正常运行。
3.8~60V无稳压宽压设计
无需外部LDO稳压电路，可直接适配12V/24V汽车电源及电动工具高压供电系统，简化外围BOM设计，节省PCB空间，降低整机成本。
封装图与典型应用电路
02 双极锁存设计，双灵敏度灵活选型

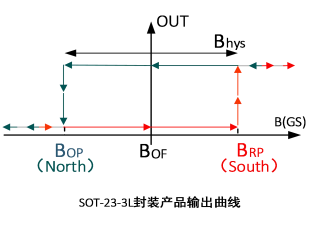

KTH2562L为数字双极锁存霍尔传感器，能够识别南北两极磁场，磁场撤除后仍可保持输出状态，无需持续磁场维持信号，适用于转速计数与位置检测。
两种磁灵敏度型号按需选择
- KTH2562LA（20GS）：BOP=±20G，BRP=∓20G，适用于弱磁场景，支持小体积磁铁近距离检测，磁滞40GS，具备良好的抗杂散磁场能力。
- KTH2562LC（50GS）：BOP=±50G，BRP=∓50G，适用于强磁或远距离检测场景，抗电机电磁干扰能力强，适配大间隙感应结构。
高速响应，信号输出稳定
上电时间仅8µs，设备启动后可立即完成磁场检测，无延迟。开漏NMOS输出，最大灌电流45mA，可直接驱动继电器或MCU IO。输出上升/下降沿响应迅速，配合简单RC滤波即可满足高频转速采样需求。

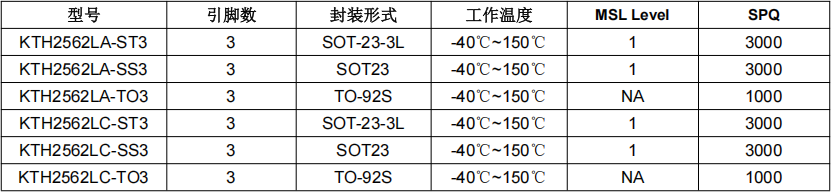

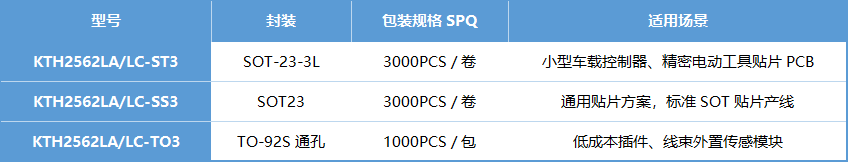

03 多封装选择，适配不同结构设计
全系列采用3引脚标准化设计，仅封装形式不同，Pin脚逻辑统一，支持贴片与通孔两种工艺，便于替换与兼容。
芯片下方铜皮不会干扰磁场，旁路电容就近放置即可有效抑制电源噪声。官方提供标准应用电路，便于工程师快速完成设计。
04 全场景落地，覆盖汽车与工业应用
车载主流应用
- 天窗、尾门、遮阳帘控制器
- 座椅调节电机、车窗升降
- 阀门电磁阀状态检测、转速与位置传感
- 车身执行机构到位检测
工业与电动工具应用
支持双线低成本方案，通过总供电电流采集信号，简化线束设计，适用于低成本小型执行器。
05 极简外围电路，降低开发门槛
官方推荐典型电路仅需两颗电容与一颗上拉电阻：
- VCC端配置0.1µF陶瓷电容，抑制电源纹波；可选680pF电容优化输出波形。
- OUT引脚配置10kΩ上拉电阻，适配开漏输出。
- 支持0~60V上拉电压，上拉电源可独立于芯片供电，适配多电压控制系统。
布局指南同步提供，建议上拉电阻靠近MCU输入端，铁磁元件远离感应区域以避免磁场偏移。官方封装焊盘尺寸可直接导入PCB库。
06 产品核心优势总结
- AEC-Q100车规认证，-40~150℃宽温稳定，全温磁参数波动±10%
- 3.8~60V超宽工作电压，无需外部稳压芯片，简化BOM
- 三重防护：6kV HBM ESD、-40V反接保护、45mA输出过流限制
- 双灵敏度20GS/50GS可选，双极锁存，适用于转速与位置检测
- 8µs快速上电，开漏45mA大电流输出，驱动能力强
- SOT23/SOT-23-3L/TO-92S三种封装，贴片/插件全覆盖
- 斩波稳定技术，温漂低、抗杂散磁场能力强
- 适用于汽车、电动工具、工业电机等多场景，实现国产化替代
KTH2562L系列已全面量产，完整规格手册、PCB封装库、参考电路及测试曲线均可免费申请。有车窗、尾门、无刷电机、阀门传感项目开发需求的工程师，可通过后台留言【KTH2562L 样品】获取样片，并享受原厂FAE一对一技术支持。
钧敏科技持续深耕车规磁传感领域，致力于提供高可靠性、宽适应性与高性价比的霍尔芯片，助力汽车电子与工业设备的国产化升级。
