手握 OCS 核心 “光学镜子”，抢占 AI 算力国产化先机

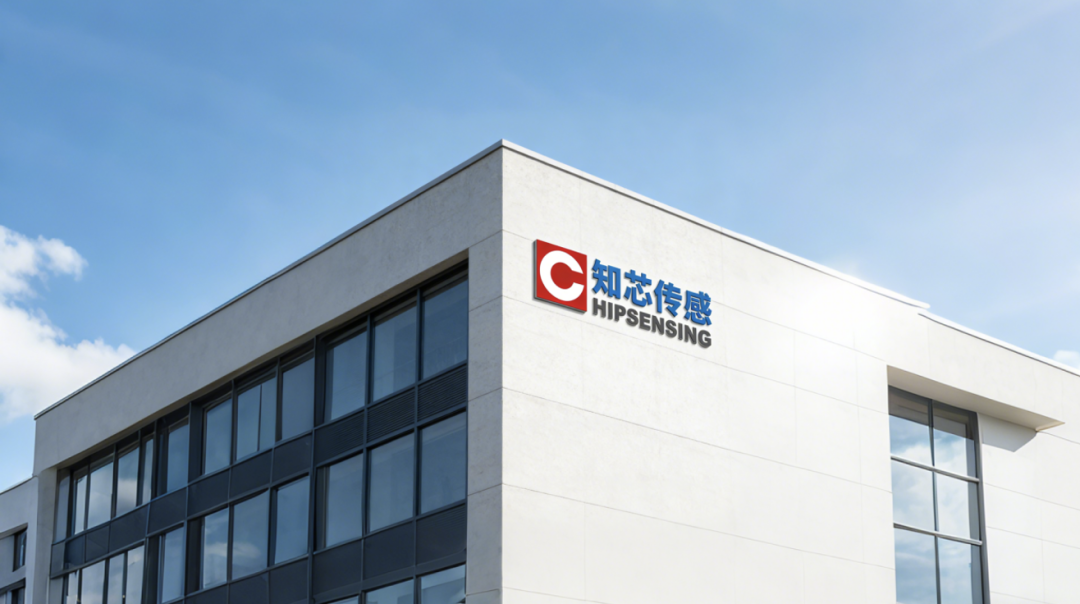

苏州知芯传感

ChatGPT 引爆全球 AI 算力浪潮，超大规模数据中心迎来底层网络革命。OCS 全光交换作为破解算力中心 “功耗墙、带宽墙” 的关键方案，其核心元器件 MEMS 微镜阵列长期由海外厂商主导。在苏州纳米城，一家高新技术企业走出一条国产突围之路：曾押注激光雷达遭遇行业瓶颈，转身抓住谷歌 OCS 落地风口，实现国内 MEMS 微镜阵列千颗级稳定量产，打通从芯片设计到模组集成全链条技术。

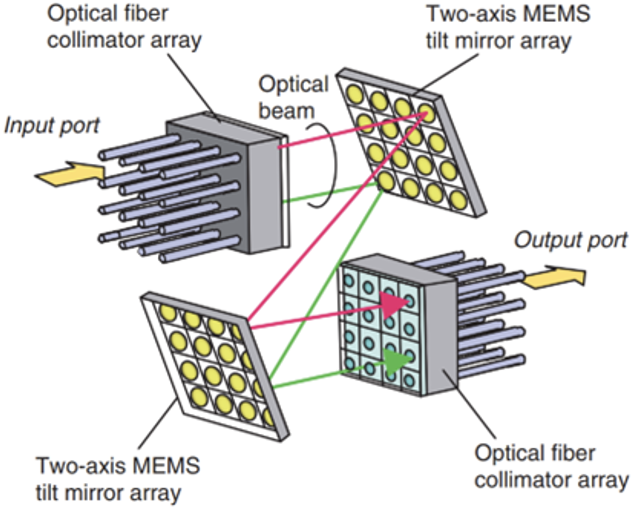

MEMS-OCS原理

破局之路

踩坑激光雷达，在 AI 算力浪潮中找到产业新坐标

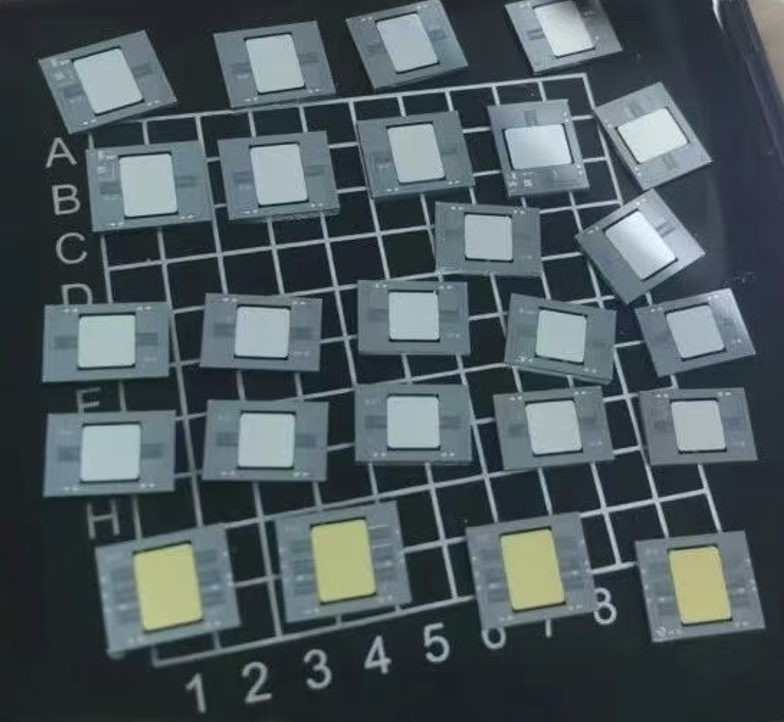

MEMS微镜芯片

2019 年，深耕 MEMS 光学器件多年的陈巧创办苏州知芯传感，初创团队手握成熟微镜技术，恰逢车载激光雷达风口，企业将全部研发资源投向车用 MEMS 微镜赛道。彼时海外旋转式激光雷达单价高达数万美金，行业普遍看好 MEMS 方案低成本替代空间，团队同步布局压电、静电双技术路线，快速推出样品开展客户实测。

但工程化现实给团队浇了冷水。车载场景对器件抗震、稳定度要求严苛，而 MEMS 微镜依靠悬臂梁支撑结构，镜面尺寸越大，震动、形变风险越高。行业需求从 3 毫米迭代至 10 毫米后，大尺寸微镜阵列的可靠性短板彻底暴露，技术路线与车载需求形成天然矛盾。持续两年研发投入耗尽，2022 年企业陷入生存危机。

“我们没有放弃微镜核心技术，先降维落地 3D 传感、工业视觉等低门槛场景维持运转，同时持续观察行业技术变革。” 陈巧曾坦言，2022 年两件大事彻底改写企业发展轨迹：一是谷歌发布阿波罗计划，将 MEMS 微镜阵列大规模应用于算力中心 OCS 光交换，实测可降低数据中心能耗 40%、基建投入 30%；二是 ChatGPT 问世，AI 大模型催生海量算力集群需求，OCS 成为超算网络刚需。

OCS 光电路交换机，是无需光—电—光转换的纯光路切换设备，而 MEMS 微镜就是光路切换的核心开关。通过电压精准调控微镜偏转角度，就能动态调度光纤光路，解决传统电交换时延高、功耗大的痛点。谷歌经过 LCOS、硅基光波导、压电、MEMS 四条路线全维度验证，最终选定 MEMS 微镜方案，为国内企业指明产业化方向。

2023 年，知芯传感拿到 OCS 赛道首笔订单，企业果断砍掉激光雷达业务，全部研发、产线资源向算力光互联倾斜。市场逻辑彻底反转：从前企业拿着技术寻找应用，如今国内多家算力设备厂商主动对接，国产替代需求持续释放。截至目前，企业已积累 3-5 家核心头部客户，累计交付千颗级 MEMS 微镜阵列芯片，单台 OCS 设备搭载两颗阵列芯片，对应数百套算力设备落地，量产规模远超实验室样品阶段。

硬核攻坚

攻克三大量产壁垒，实现阵列芯片近乎 100% 良率

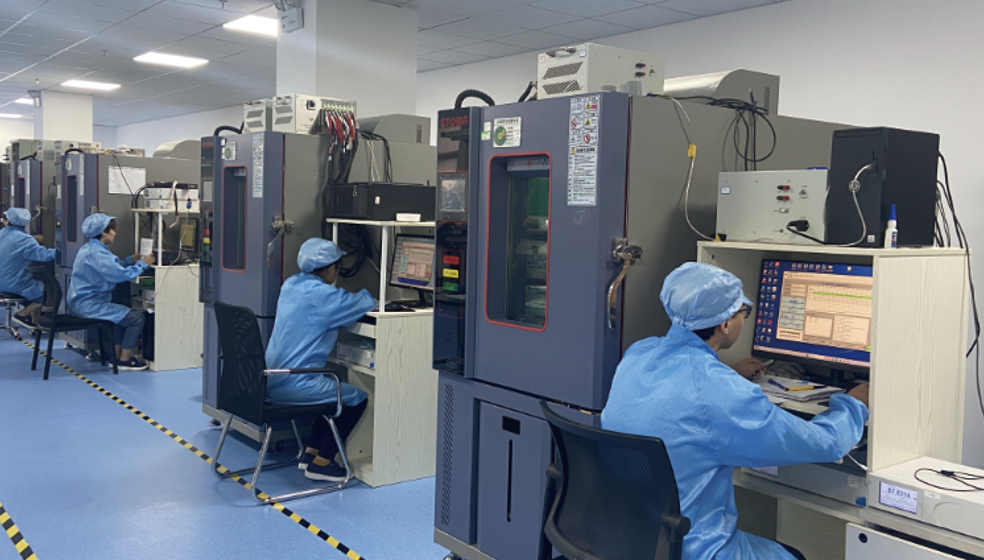

△知芯传感产线

单颗 MEMS 微镜拥有近 20 年成熟工艺，但数万颗微镜集成的阵列芯片，量产难度呈指数级上升。谈及行业核心痛点，陈巧拆解出三大行业共性壁垒，也是知芯传感多年攻关的核心方向：

壁垒一：阵列良率管控难题

单颗微镜可人工筛选良品，阵列芯片数万单元一体化集成，任一微镜失效即整片报废，对晶圆工艺稳定性要求极致严苛。团队经过多轮晶圆迭代、材料配比调试，2023 年至今实现批量出货阵列芯片筛选后近乎 100% 良率，达到海外头部厂商同等水平。

壁垒二：封装引线技术瓶颈

阵列中间微镜无法采用常规边缘引线方案，早期行业普遍依赖 TSV 通孔工艺，但芯片减薄后极易裂片报废，大幅拉高制造成本。知芯传感自主完成全引线导出结构设计，绕开高损耗 TSV 工艺，降低下游整机厂商封装、测试门槛。

壁垒三：多工艺体系协同试错

MEMS 晶圆、CMOS、磷化铟激光器工艺体系互不兼容，整套芯片需要三家不同代工厂协同加工，六寸产线专属生产，工艺组合多达上千种。无成熟技术积淀的团队仅工艺试错就要耗费数年，而知芯传感核心团队拥有十余年 MEMS 产业化经验，大幅缩短研发周期。

当下 OCS 赛道多条技术路线并行，但谷歌、英伟达相继验证 MEMS 方案综合优势，成为算力中心主流选择。不过国内落地节奏仍滞后海外 1-2 年：谷歌 TPU 架构深度适配 MEMS-OCS，年度采购量达数万台且持续翻倍；国内数据中心多采用通用硬件架构，整机厂商需重新迭代适配方案，国产化落地仍有广阔追赶空间。

除 OCS 核心业务外，企业完整 MEMS 技术链路同步支撑多元场景：结构光投射模组实现万台级出货，覆盖 VR/AR、医疗成像、3D 打印；工业 3D 视觉方案落地自动化焊接、缺陷检测、机器人导引等制造环节；同时布局压电微镜主动散热等消费电子赛道，构建 “算力光互联为主、多场景传感为辅” 的业务矩阵。

远景布局

深耕 OCS 赛道，以国产 MEMS 助力算力产业自主可控

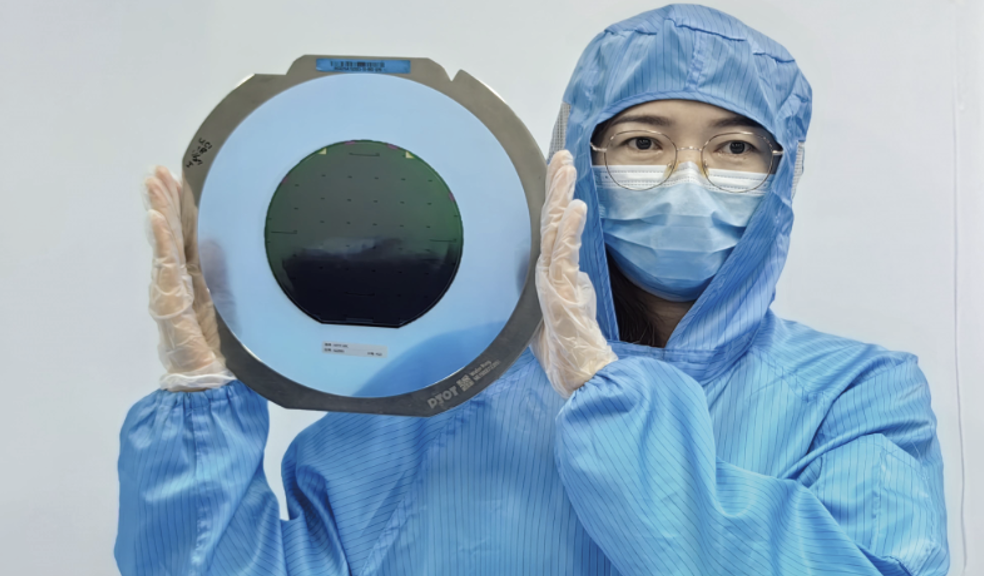

知芯传感的MEMS微镜晶圆

历经赛道转型、工艺攻坚，2026 年知芯传感已实现盈利，Pre-A 轮融资落地后，企业明确未来 3-5 年清晰发展蓝图，锚定国产算力底层器件自主化使命。

产品迭代：冲刺高集成度阵列芯片

当前主力交付 300 阵列微镜芯片，下一代 512 阵列产品同步研发，更大规模阵列可支撑海量 GPU、TPU 互联，进一步降低算力集群能耗、提升传输效率。2026 年以样机小批量交付为主，2027 年出货规模预计翻倍增长，持续扩充六寸产线产能，满足国内算力设备厂商批量供货需求。

技术融合：布局 CPO 光电共封装前沿赛道

行业热议的光电共封装（CPO）是打破算力 “内存墙” 的核心路径，与 MEMS 微镜技术高度契合。但 CMOS 与 MEMS 异构集成存在纳米级对准、热应力形变、多工艺兼容等难题，磷化铟光芯片与硅基加工体系天然冲突。企业将持续投入异构封装技术研发，攻克多芯片堆叠集成痛点，抢抓下一代光互联产业机遇。

长期规划：打造 MEMS 光学系统平台，推进 IPO 筹备

陈巧表示，MEMS 微镜的核心价值不止单颗芯片，而是通过光学操控实现全系统性能优化。企业短期深耕 OCS 赛道稳固市场份额，中长期横向拓展 MEMS 多品类器件、纵向延伸模组整机解决方案，从芯片供应商升级为全栈光学系统服务商。若产能、订单指标达标，企业将启动 IPO 筹备，借助资本市场加速国产 MEMS 器件规模化落地。

作为专精特新、高新技术企业，知芯传感累计拥有 30 余项自主知识产权，核心团队由海归博士、产业资深专家组成，搭建起 “芯片设计—晶圆加工—封装测试—模组集成” 完整国产技术链路。面对海外器件垄断现状，企业坚持以技术创新推进中高端 MEMS 器件国产化替代，为国内 AI 算力、工业视觉、医疗成像等产业提供安全可控的底层元器件支撑。
