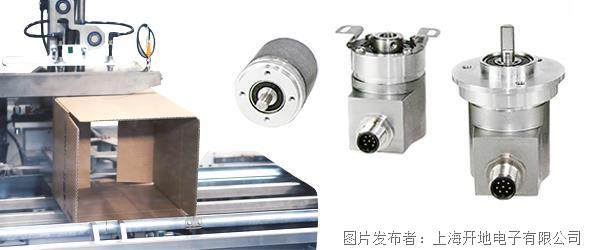

POSITAL FRABA 智能化生产流水线用编码器 信号输出形式：
POSITAL FRABA智能化生产流水线用编码器有并行输出、串行输出、总线型输出、变送一体型输出等输出形式。串行输出是时间上数据按照约定，有先后输出；空间上，所有位数的数据都在一组电缆上(先后)发出。这种约定称为“通讯协议”，其连接的物理形式有RS232、RS422(TTL)、RS485等。串行输出连接线少，传输距离远，可靠性就大大提高了，但传输速度比并行输出慢。对于绝对编码器，信号并行输出是时间上数据同时发出：空间上，每个位数的数据各占用一根线缆。对于位数不高的绝对编码器，一般就直接以此形式输出数码，可直接进入PLC或上位机的I／O接口。这种方式输出即时，连接简单。但是，对于位数较多的绝对编码器，有许多芯电缆，由此带来工程难度和诸多不便、降低了可靠性。因此，在绝对编码器多位数输出一般不采用并行输出型，而是选用串行输出或总线型输出。
POSITAL FRABA 智能生产流水线用编码器安装中的注意事项：
POSITAL FRABA 编码器属于高精密仪器，安装时不得敲击和碰撞。轴端连接应避免刚性连接，而应采用弹性联轴器、尼龙齿轮或同步带连接传动。使用转速不要超过标称转速，否则会影响电气检测信号。
空心轴编码器与电动机轴的固定有3种方式：
第一种是键槽连接，采用平键与电动机轴固定；
第二种是不锈钢空心轴、无键槽锁紧环固定；
第三种是空心轴直接加顶丝固定。安装时编码器空心轴与电动机轴应是间隙配合，不能过紧或过松，定位键也不得过紧，严禁敲打装入。有锁紧环的编码器在未装入电动机轴前严禁锁紧，以防止轴壁永久变形，避免编码器因此造成装卸困难。实心轴编码器与系统必须经弹性联轴器连接，安装精度应保证：偏心度不大于0.2mm，偏角不大于2°，轴向窜动量不大于0.05mm。
POSITAL FRABA 编码器的输出电缆杜绝与动力线同槽敷设，以免感应干扰导致故障。安装中应确保接线正确，错误接线将损坏编码器内部的元器件。
智能生产流水线用编码器选型推荐的型号：
POSITAL FRABA 博思特OCD系列
OCD-S200G-1412-B15S-PRL、
OCD-S200G-1212-B150-PRL、
OCD-S200G-1212-B15S-CRW、
OCD-S200G-1213-B150-CAW、
OCD-S200B-1213-SA1C-CRS-150、
OCD-S200G-1416-S060-PRL、
OCD-S200G-1213-B15C-CAS-182、
OCD-S200G-1416-S100-CAW、
OCD-S200G-1212-C100-PRL、
OCD-S200G-1412-B150-PRL、
OCD-S100G-1212-B150-PAL、
OCD-S100G-0012-C100-PRL、
OCD-S100G-1212-C10S-CRW-5m、
OCD-S100G-1212-S100-PRL、
OCD-S100G-1212-B15V-CAW-5m、
OCD-S100G-0013-S100-PRL、
OCD-S100G-1212-S10S-PRL、
OCD-S100G-0016-S10S-PAL、
OCD-S100B-1212-C10S-PRL、
OCD-S100G-1416-C100-PRL、
OCD-S100G-1213-C100-PA9、
OCD-S100G-1213-C100-PAL、
OCD-S100G-1212-S060-PRL-050、
OCD-S100G-1212-B150-PRL、
OCD-S100G-1213-C100-PRL、
OCD-S100B-0016-B15S-CRW-136、
OCD-S100G-1212-C100-PRL、
OCD-S100G-1212-C100-CRW、
OCD-S100G-1212-S060-PAL、
OCD-S100B-0016-S060-PAL-135、
OCD-S100G-0013-C100-PAL
OCD-S100G-1213-T120-PRL、
OCD-S100B-1212-S060-CRW、
OCD-S100G-0016-T12C-CRW-163、
