OPA2310是双通道、5.5V、3MHz、高输出电流 (150mA)、快速关断 (1μs) 运算放大器
产品详情
描述：

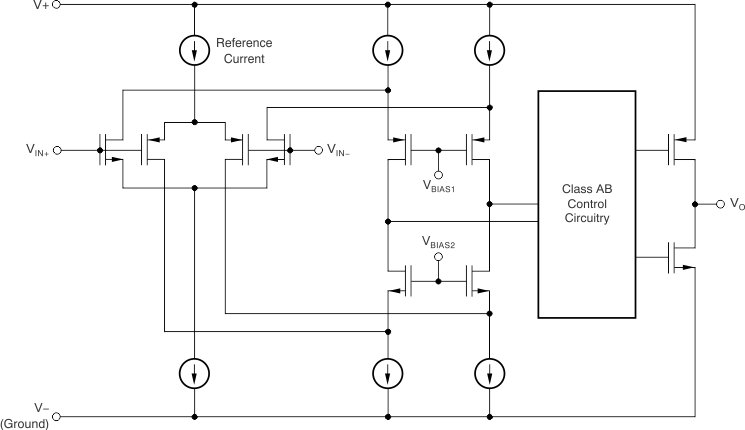

OPAx310 系列运算放大器包括单通道 (OPA310)、双通道 (OPA2310) 和四通道 (OPA4310)、低电压（1.5 V 至 5.5 V）、ADSP-2186MKCA-300高输出电流运算放大器（运算放大器），具有轨到轨输入和输出摆幅能力。OPAx310 还具有非常快的关断响应，典型的启用/禁用时间仅为 1μs，当应用涉及放大器信号链的占空比时，可以节省功耗。OPAx310 具有强大的 ESD 性能和故障安全输入 ESD 结构，其中没有二极管从输入连接到正电源轨。

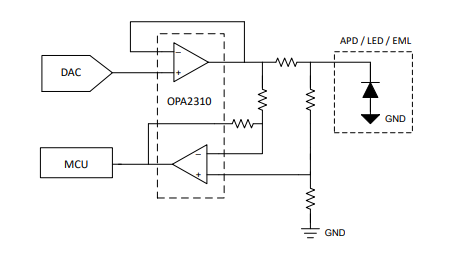

OPAx310 提供电源焊盘、标准、小尺寸封装变体，并具有内部电流限制保护和热关断保护，可在以高输出电流运行时提供额外的稳健性。OPAx310 的摆幅非常接近电源轨，并且在 5.5V 电源电压下的整个温度范围内的短路电流最小为 75mA。通过并联多个运算放大器可以轻松实现额外的输出电流能力。OPAx310 器件是 LED 驱动器、LCD 驱动器、激光驱动器、TEC 驱动器应用的绝佳选择，还可用作基准缓冲器、保护放大器或分立 LDO。
OPAx310 系列的稳健设计简化了电路设计。这些运算放大器具有集成的 RFI 和 EMI 抑制滤波器，在输入过驱动条件下不会出现反相。这些器件还提供出色的交流性能，增益带宽为 3 MHz，容性负载驱动超过 100 pF，使设计人员能够实现更高的性能和更低的功耗。
特性：
●高输出电流：±150mA 典型 I SC在 5.5V
●快速启用和禁用响应：1-μs 典型值
●宽工作电源电压：1.5 V 至 5.5 V
●低输入失调电压：±150μV（典型值）
●故障安全输入：从输入到 V+ 没有二极管
●优化的静态电流：165μA/ch（典型值）
●轨到轨输入和输出
●增益带宽积：5.5V 时为 3MHz 典型值
●本底热噪声：15nV/ √Hz （典型值）
●单位增益稳定
●负载电容高达 250 pF 时无持续振荡
●内部 RFI 和 EMI 滤波输入引脚
●宽工作温度范围：–40°C 至 125°C
应用：
●光模块
●参考缓冲器、保护放大器
●麦克风前置放大器
●照明和 LED 驱动器
●4-20 mA 回路驱动器
●可编程电流源
●低端电流检测电路
参数：
通道数 (#)：2
总电源电压 (Max) (+5V=5, +/-5V=10)：5.5
总电源电压 (Min) (+5V=5, +/-5V=10)：1.5
轨到轨：进出
GBW（典型值）（MHz）：3
压摆率 (Typ) (V/us)：3
Vos（偏移电压@25 C）（最大值）（mV）：1.4
每通道 Iq (Typ) (mA)：0.165
1 kHz 时的 Vn (典型值) (nV/rtHz)：18
工作温度范围（℃）：-40 到 125
偏移漂移 (Typ) (uV/C)：0.5
特征：关机，小尺寸
输入偏置电流 (Max) (pA)：10
CMRR (典型值) (dB)：95
输出电流 (Typ) (mA)：150
建筑学：CMOS
