大禹电子：300KHz超声波风速换能器，最小直径可做到10mm
大禹电子
做超声波风速风向仪整机或自研探头的客户，经常卡在结构空间上：三探头等边三角形、顶部反射式、狭小管腔安装，都想知道换能器能压缩到多小。按我们现有300KHz方案，最小可以做到直径10mm，适合对体积敏感、又希望保持较高方向性的紧凑型设计。

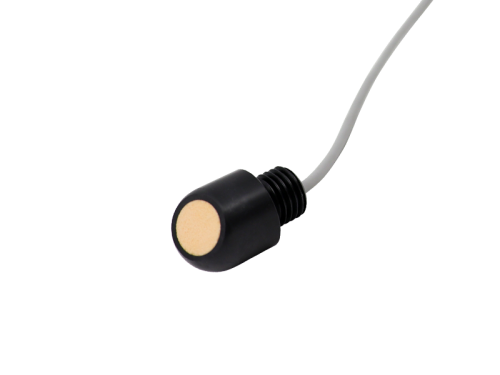

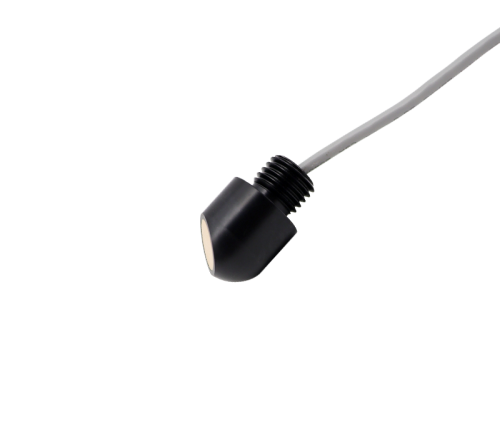

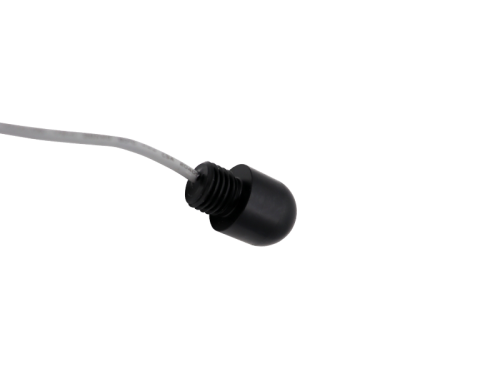

300KHz属于高频风速换能器，波长短、波束集中，天然适合做小口径。相比中低频产品，它在相同结构里更容易控制声路交叉，探头占地小，整机可以做得更轻巧。以我们DYAC-300-050F为例，300KHz±5%、ABS外壳、IP68，建议短声程应用，整体只有几克，便于集成到小型风速风向模块里。 常规选型上，300KHz多用于15m/s以内的精测场景，若你的项目是强风、长距离声程，就要重新评估频率，不全是小直径越细越好。
选10mm这个尺寸时，重点看三件事。一是声程和灵敏度：口径小，单只接收信号会略弱于大直径型号，短声程、规范驱动电路下通常没问题;若声程拉得很长，就要在电路增益和换能器灵敏度之间再平衡。 二是安装结构：10mm探头对开孔、支架平行度更敏感，提前给我们3D安装面和声路图，能少改几版。三是环境适配：户外要关注结露、雨雪、盐雾，低温地区若会结冰，可考虑加热或特殊外壳方案，不靠单纯缩小直径解决所有问题。
简单说，空间特别紧、测小范围风速、追求方向性，300KHz直径10mm是可行起点;要更远声程或更强回波，再评估12mm、14mm以上型号。把风速范围、声程、安装方式、工作温度发我们技术，可直接按10mm方案出尺寸和样机建议，不绕弯。
