湿度传感器选型与工程避坑指南：底层原理、硬件设计及主流品牌矩阵

湿度传感器的底层技术路线博弈：电容式 vs 电阻式

在嵌入式与工业自动化领域，湿度检测主要依赖两种物理效应：阻抗变化与电容变化。虽然市场上依然能看到这两类技术的身影，但在现代数字集成传感器的发展下，两者的应用版图已经发生了决定性的倾斜。

电阻式湿度传感器：廉价与局限并存

电阻式湿度传感器的核心基材通常是导电高分子聚合物或金属氧化物陶瓷（如氯化锂、氧化铝）。其物理原理在于：当感湿基材吸收空气中的水分子时，聚合物内部的离子迁移率增加，导致整体电阻值下降。

工程优势在于其极致的低成本，以及在特定中高湿区间（如40%RH至80%RH）内拥有较高的灵敏度。然而，其致命缺陷使其在现代高可靠性设备中逐渐边缘化：

1. 严重的非线性与量程局限：电阻式传感器在低湿环境（小于20%RH）下，基材电阻极大，几乎呈开路状态，导致测量精度彻底崩溃。
2. 极高的温度系数：其阻值不仅受湿度影响，还强烈依赖温度。必须进行复杂的软件温度补偿，否则在宽温环境下的误差不可接受。
3. 响应速度缓慢：水分子进出导电聚合物基层的过程较慢，阶跃响应时间（T63%）通常在十秒甚至几十秒级别。

高分子电容式湿度传感器：绝对的主流

目前国际一线大厂（如Sensirion、TI、TE、Bosch）几乎全部采用高分子电容式技术路线。其结构本质上是一个微型电容器，上下电极之间夹着一层极薄的感湿介电聚合物（Dielectric Polymer）。

水的相对介电常数高达80，而常见的高分子聚合物介电常数仅为3左右。当环境湿度上升，聚合物薄膜吸收水分子后，整个介质层的综合介电常数显著增加，从而导致电容值线性增大。

工程优势极为突出：

1. 全量程线性度优秀：能够在0%RH到100%RH的极宽范围内保持高精度的线性响应，即使在5%RH的超低湿沙漠环境或气体的露点测量中依然表现稳定。
2. 极快的响应速度：由于薄膜极薄（通常只有几微米），水汽的吸附和脱附瞬间即可完成，顶级的电容式传感器响应时间可以做到2秒以内。
3. CMOS集成度（CMOSens技术）：电容式微机械结构（MEMS）可以与ASIC信号处理电路完美融合在一块硅片上。现代传感器内部直接集成了ADC放大器、温度传感器、校准ROM和I2C/SPI通信接口，彻底免除了硬件工程师设计模拟前端（AFE）和出厂标定的痛苦。

唯一隐患在于化学污染（VOCs中毒）。空气中的挥发性有机化合物（如甲苯、醇类、硅氧烷）一旦被聚合物吸收且无法挥发，会永久性改变介电常数，导致传感器产生不可逆的正向漂移。这也是后续讨论“内置加热器”功能的根本原因。

揭开Datasheet背后的陷阱：工程视角的关键核心参数

很多硬件工程师在选型时，往往只看Datasheet首页印着的大字“±2%RH”，便认为该型号完美契合需求。但一到实际量产或环境测试中，误差往往飙升到±8%RH甚至更高。要避免这种选型灾难，必须深刻理解以下三个工程参数：

标称精度 vs 全温区包络线 (Accuracy Envelope)

Datasheet中标注的“典型精度 ±2%RH”，通常带有一个极其苛刻的前提条件：仅在25℃恒温且相对湿度在20%RH到80%RH的舒适区间内有效。

相对湿度（RH）是对温度极其敏感的物理量。计算公式原理为：RH = (当前实际水蒸气分压 / 当前温度下的饱和水蒸气压) * 100%。饱和水蒸气压随温度升高呈指数级增加。如果在85℃的高温或-40℃的严寒下，大多数传感器的测量曲线会发生扭曲。

因此，严谨的工程师必须查看规格书中的最大容差曲线图（Max Tolerance Limit）。在一线大厂的图表中，你会发现：当温度偏离室温，或者湿度接近极值（如90%RH以上）时，最大容差往往会放大到±4%RH甚至±6%RH。系统误差预算必须以此为准，绝不能使用室温下的典型值。

长期漂移（Aging Drift）与迟滞效应（Hysteresis）

在气象站或工业数采节点中，设备往往需要连续运行5到10年且无法进行二次校准。

• 长期漂移：高质量的电容式传感器在清洁空气中的长期漂移一般小于 0.25%RH/年。但如果在含有腐蚀性气体、高浓度VOCs或长期处于80%RH以上的高湿环境中，老化速度会急剧加快，出现“零点偏移”。
• 迟滞效应：当环境湿度从20%上升到80%，再从80%下降回20%时，传感器在同一个湿度点的读数并不重合。这种物理记忆效应通常会导致±1%RH左右的误差。在HVAC（暖通空调）的PID闭环控制中，如果传感器的迟滞效应过大，会导致加湿器频繁启停（系统振荡）。

响应时间 (Tau 63%) 与 系统级瓶颈

传感器本体的响应时间（T63%，即达到最终稳定值63%所需的时间）一般标称为8秒（在1m/s流动的空气中）。但在工程实际中，传感器的响应速度根本不取决于芯片，而取决于产品外壳的结构设计。

如果传感器被闷在设备内部，仅靠外壳上几个极小的透气孔与外界交换气体，内部处于静止空气状态，那么系统的实际响应时间可能会被拖累到30分钟以上。

结构与硬件设计避坑指南：热耦合、凝露与三防

温湿度传感器极度娇贵，90%的现场客诉不是因为传感器芯片选错了，而是由于PCBA Layout与机械结构设计存在致命缺陷。

致命的热耦合：1℃温升等于3%RH误差

相对湿度与温度强绑定。假设当前真实环境是25℃，相对湿度50%RH。如果传感器安装在靠近MCU、LDO或电源转换芯片（DC-DC）的位置，芯片发热通过PCB覆铜传导给传感器，使其局部温度上升到26℃。此时，传感器测得的绝对水分并没有变，但由于温度升高，计算出的相对湿度会直接跌至约47%RH。仅仅1℃的热传导，就凭空吃掉了你花了高价买来的“±2%RH”精度。

Layout 强制规范：

1. 物理隔离：传感器必须放置在PCB的最边缘（如左下角或右下角），绝对远离发热源。
2. 热隔离铣槽（Milling Cutouts）：在传感器周围的PCB板上开“U”型或“槽”型透气孔，切断FR4基材和铜箔的热传导路径。
3. 铺铜禁忌：传感器底部的各个层（Top, Bottom, 内层）绝对禁止敷设地线网络（GND Plane）或电源网络，减少金属导热。最佳方案是让传感器所在的PCB区域成为一个孤岛，仅通过极细的走线（Trace）与主板相连。

凝露防护与“内置加热器”的工程实战

当设备从寒冷的室外突然进入温暖的室内，或者在清晨露点降低时，水蒸气会直接在传感器表面凝结成液态水膜（凝露）。此时，电容式传感器会因电极短路或介电层浸水而输出100%RH，且长时间处于“死机”状态。

为了解决这个痛点，当前顶级传感器（如Sensirion SHT4x、TI HDC3020）内部均集成了一颗功率可控的微型电阻加热器（Heater）。

工程调用策略：当固件检测到湿度长时间维持在95%RH以上，或者外部温度骤降时，MCU通过I2C指令开启传感器内置加热器（功耗通常在20mA至30mA之间），将其温度瞬间拉高几十度，持续1到2秒。这不仅能迅速烤干液态水膜，防止传感器“爬电”，还能有效挥发掉聚合物薄膜吸附的轻微VOCs分子，实现传感器的在线自愈。

PCBA装配陷阱：三防漆、助焊剂与挥发气体

• 三防漆（Conformal Coating）：工业控制板通常需要喷涂三防漆以防潮防尘。如果三防漆不慎溅入传感器表面的感湿开孔，传感器将瞬间报废（电极被彻底封死，无法感知水分）。必须在喷漆前用耐高温的Kapton胶带将传感器完全封死，或者直接购买原厂自带PTFE防水透气膜（Filter Membrane）的型号。
• 助焊剂清洗与挥发物：回流焊后，主板上残留的助焊剂、外壳装配时使用的硅胶、UV胶，在设备密闭后会长期缓慢释放VOCs气体。传感器一旦吸附这些气体，精度将发生不可逆漂移。强烈建议设备组装后进行高温老化排气，且传感器周边禁止使用含硅树脂的灌封胶。

国际一线与国产替代矩阵：主流品牌及型号选型推荐

面对市面上琳琅满目的温湿度传感器，工程师应当基于项目的环境严苛程度、功耗预算和成本空间进行精准匹配。以下是当前市场主流的高精度数字温湿度传感器品牌与型号选型矩阵。

核心参数比对矩阵

通用物联网与智能家居：Sensirion 与 Aosong

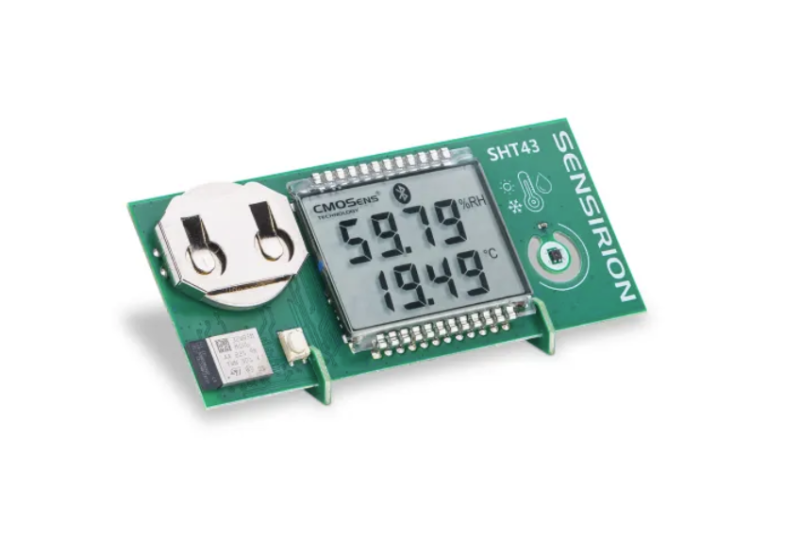

在智能家居（如恒温器、加湿器、智能空调）和通用IoT网关领域，Sensirion（瑞士盛思锐）几乎是行业标准。其第四代产品 SHT4x系列（包括SHT40, SHT41, SHT45，精度依次提高）全面取代了上一代SHT3x。

SHT4x最大的升级在于功耗的断崖式下降以及内置的强大除凝露加热器，封装缩小到了1.5 x 1.5 mm。如果你在进行常规物联网项目，直接选用SHT40即可，驱动代码成熟，无需二次踩坑。

若是消费类白电或低成本方案（如几十元的智能插座、室内温湿度计），并且成本压力巨大，推荐选用广州奥松（Aosong）的 AHT20 或 AHT30。作为国产替代的先锋，其以极低的价格提供了完全够用的I2C数字输出和±2%RH的室温精度，足以满足非苛刻场景的需求。

电池供电与冷链物流节点：TI (德州仪器) 霸榜

对于依靠一枚CR2032纽扣电池运行5年以上的冷链物流数据标签（Data Logger）或偏远地区无线传感节点，功耗是第一生命线。

此时，TI的 HDC3020 系列是无可争议的王者。它的待机电流低至惊人的 50nA，在极低的轮询率下，整机平均功耗可以忽略不计。此外，冷链环境长期处于高湿低温状态，HDC3020采用专利的抗漂移技术，将其长期漂移控制在0.19%RH/年以内，大大延长了设备的免校准维护周期。

严苛工业、车规与高可靠性场景：TE 与 纳芯微

在工业自控、气象基站、汽车座舱除雾系统等场景中，传感器常常面临-40℃的低温冷启动或高达100℃的烘烤，且伴随各类酸碱油气污染。

TE Connectivity 的 HTU31D 以其极强的鲁棒性著称。在高温高湿的恶劣交叉环境下，HTU31D的容差包络线保持得最为平稳，且响应时间（T63%）做到了惊人的 5 秒。如果你做的是户外工业级产品，请务必选配带有PTFE防尘防水膜的版本。

在国产高可靠性替代方面，纳芯微（Novosense）的 NSHT30 表现抢眼。它不仅做到了与国际经典款SHT30的Pin-to-Pin兼容（无论是PCB焊盘还是I2C时序均无缝切换），更重要的是，它是少数能稳定供应 AEC-Q100 Grade 1（125℃高温级别）车规认证的国产芯片。对于正在做汽车电子国产化BOM替代的工程师而言，这是极具战略价值的选择。

总结：湿度传感器的选型，远不止于比对那2%的标称精度误差。深入理解电容式介电原理、敬畏真实物理环境的热力学规律、在PCB Layout中坚决贯彻热隔离，再配合恰当的品牌型号与内置加热器软件策略，才是硬件工程师打造不败产品的制胜之道。
