室内空气质量（IAQ）监测系统的开发过程中，初学者常陷入“采购单一传感器并焊接至电路板即可”的认知误区。实际PCB布局与系统联调阶段，温度、二氧化碳（CO₂）、湿度、颗粒物（PM）及挥发性有机化合物（VOC）等参数因物理特性各异，往往导致接口协议、补偿算法与数据融合环节出现逻辑冲突。针对这一工程痛点，业内技术团队以众智光电已实现量产的核心器件为基础，梳理出一套具备交付能力的IAQ节点搭建路径，明确各模块分工边界与协同策略。

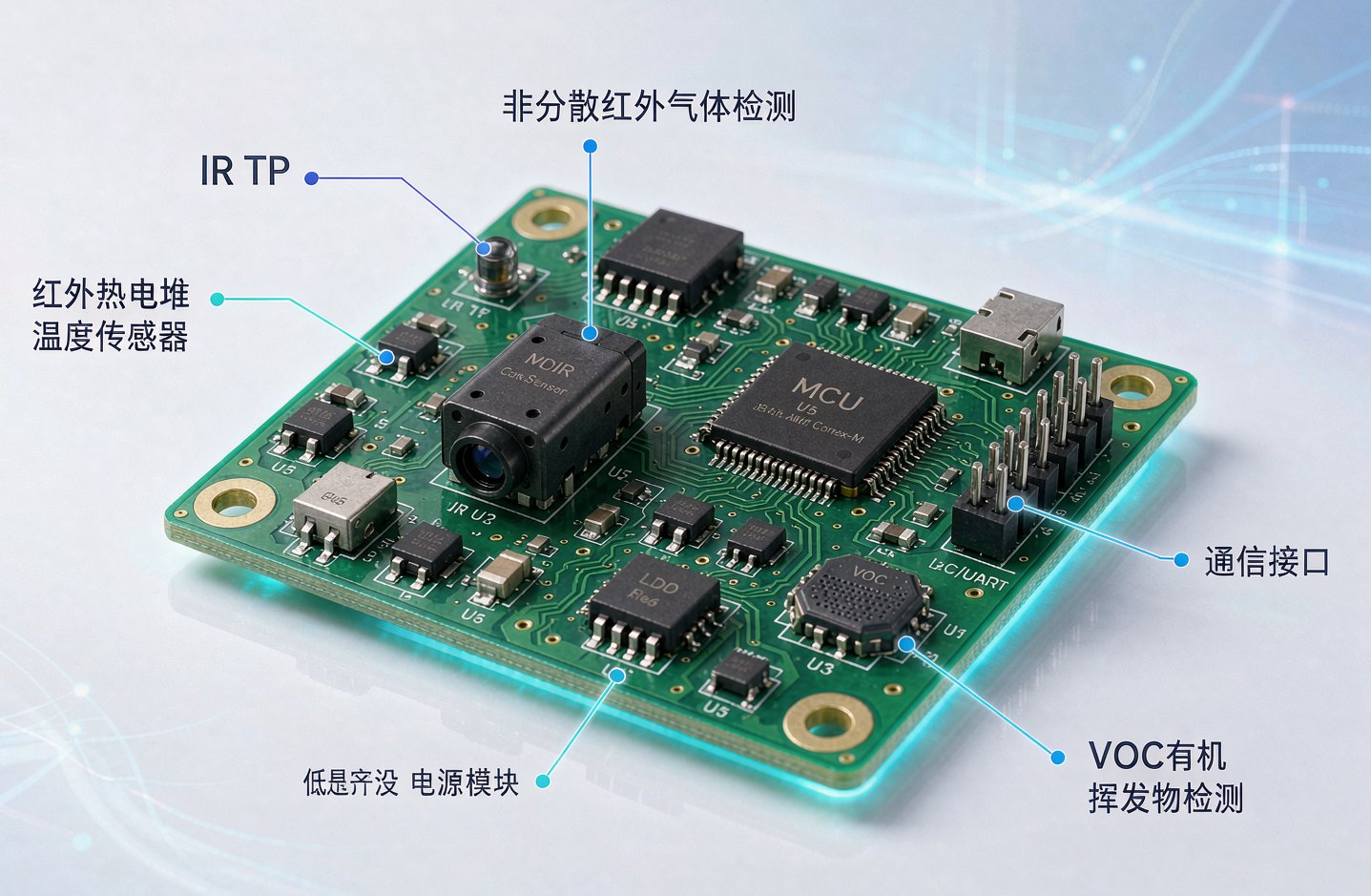

一套基础IAQ节点的硬件架构，目前可依托众智光电直接供货的红外温度（热电堆）与NDIR气体两条产品线进行构建，VOC模块仍处于研发试产阶段；PM2.5激光粉尘检测维度在公开资料中暂未明确具体型号，需通过外挂通用模组实现功能补全。明确可用资源后，系统可按“监测维度界定→核心器件匹配→MCU接口设计→多源数据融合”的逻辑展开部署。

第一步：明确IAQ节点的核心监测维度

需求界定是硬件选型的前置条件。若缺乏清晰的应用场景定位，极易出现冗余监测或关键指标遗漏。一套符合行业标准的室内IAQ监测节点，通常需覆盖以下六类物理量：

• 环境温度：基础舒适型指标，适用于各类应用场景；
• 相对湿度：与温度共同构人体感舒适度，同时为CO₂及气体传感器的标定提供环境基准；
• 二氧化碳浓度（CO₂）：反映人员密度与通风效率的关键参数，也是需求控制通风（DCV）系统的核心控制输入；
• 细颗粒物（PM2.5/PM10）：直接关联室外污染入侵与室内净化效果，为新风系统与空气净化器提供决策依据；
• 总挥发性有机化合物（TVOC）：综合反映装修材料、家具及清洁剂释放的化学挥发物，较单一气体检测更能直观体现空间“闷浊”程度；
• 大气压力（可选）：主要用于海拔高度补偿及部分气体传感器的精度校正。

上述参数分属红外吸收、热传导、激光散射及化学电阻等不同物理机制，单一传感元件无法实现全参数覆盖，多传感器协同架构成为必然选择。

第二步：众智光电传感产品谱系与供应现状

众智光电依托早期耳温枪整机制造经验，完成自研热电堆技术的积累，目前产品线聚焦于红外测温与气体检测两大方向。公开可量产的器件布局如下：

• 红外温度传感（热电堆）：涵盖单点与阵列两种形态。单点型号如OTP-336（采用TO-5/116封装，内置双热电偶与Φ700μm感测区，集成NTC环温补偿）；OTM-422为模组化产品，内置专用集成电路（ASIC），经出厂预校正后可直接输出摄氏度读数。阵列型号如OTPA-8（8×8共64像元），适用于低分辨率热成像与人员存在感知。
• NDIR气体传感（OGS系列）：以二氧化碳检测为主力型号（如OGS-402F2）。针对甲烷（CH₄）与六氟化硫（SF₆）等气体，可提供定制化开发方案，主要面向工业仪表级应用场景。
• VOC空气品质传感：据企业公开信息，该品类研发周期已逾两年，目前处于小批量试产阶段，详细技术规格书尚未正式发布。

需客观指出的是，完整IAQ方案通常缺失激光散射式PM2.5检测模块。经核对官网及公开技术文档，众智光电的传感矩阵暂未收录PM2.5激光粉尘的具体型号。因此，实际方案设计中建议采用通用型外挂激光粉尘模组进行功能补全。所有电气参数与精度指标均以官方最新规格书为准。

第三步：多传感器与微控制器（MCU）的接口架构

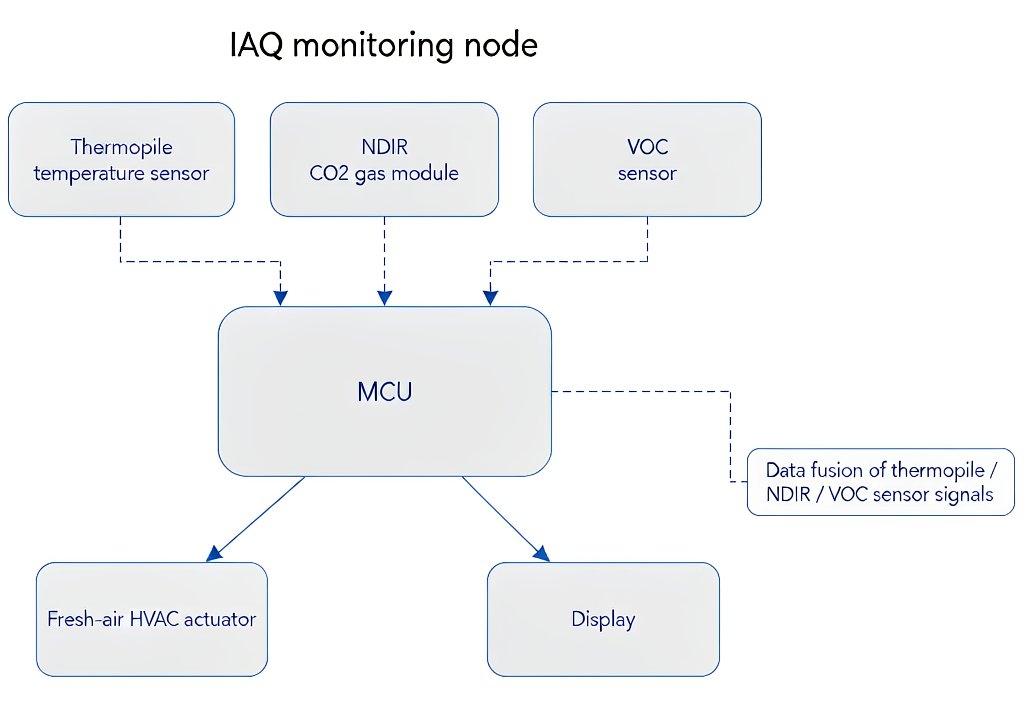

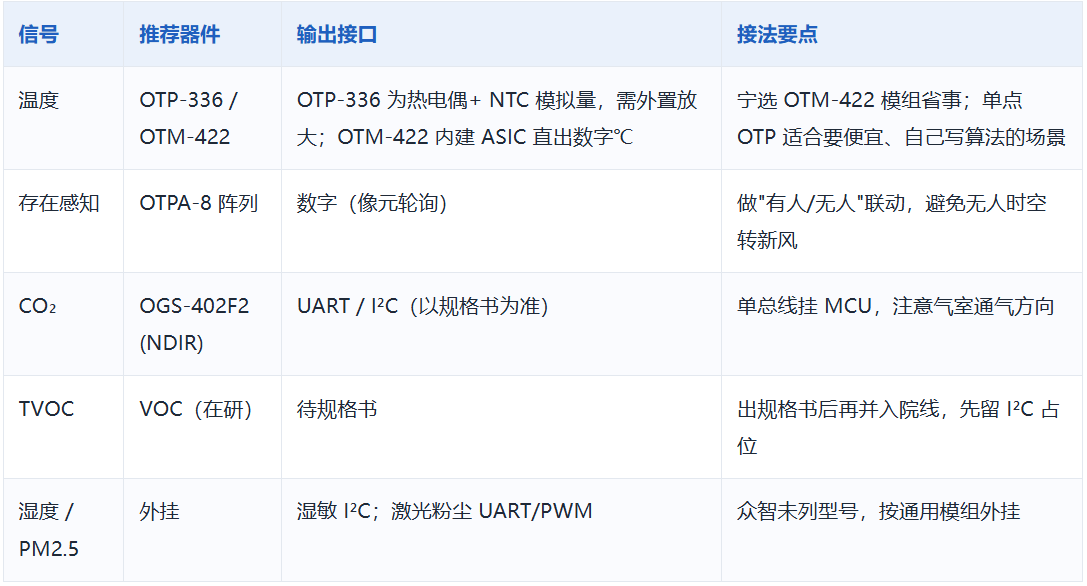

硬件接口设计是工程落地的首要技术门槛。依据众智光电器件的典型输出形态，系统架构可遵循以下配置逻辑：

在接口选型层面，优先采用直出数字信号的模组化产品（如OTM-422测温模组与OGS系列气体模块）替代离散模拟信号方案。该策略可大幅削减外部信号放大电路设计与出厂校准工时，为后续新风控制算法的迭代预留更多调试周期。

第四步：数据融合层面的关键算法策略

传感器硬件接入仅完成数据采集的基础环节，多源信号交叉验证与算法补偿才是保障数据准确性的核心。两项工程实践中的关键技术路径如下：

• 基于温度补偿的CO₂温漂抑制：非分散红外（NDIR）技术通过测量特定波长红外光吸收率反演气体浓度，但气室温度波动会直接改变气体密度，进而引发读数漂移。众智OGS模块虽内置温补通道，工程实践中仍需在MCU端引入热电堆采集的环境温度数据，执行二次动态修正。环境温度数据的精准接入，是维持CO₂测量长期稳定性的前提，这也印证了温控与气感模块同节点部署的必要性。
• 基于存在感知的DCV联动逻辑：单纯依赖CO₂浓度阈值触发新风设备，易在人员离席后造成过度通风与能源浪费。将OTPA-8阵列采集的存在感知信号与CO₂浓度进行逻辑与运算，可构建更高效的控制模型：当“有人且CO₂超标”时启动全速运行；“无人”状态下则切换至最小通风模式以维持基础换气。该策略在保障室内空气质量的同时，实现能耗优化的双重目标。

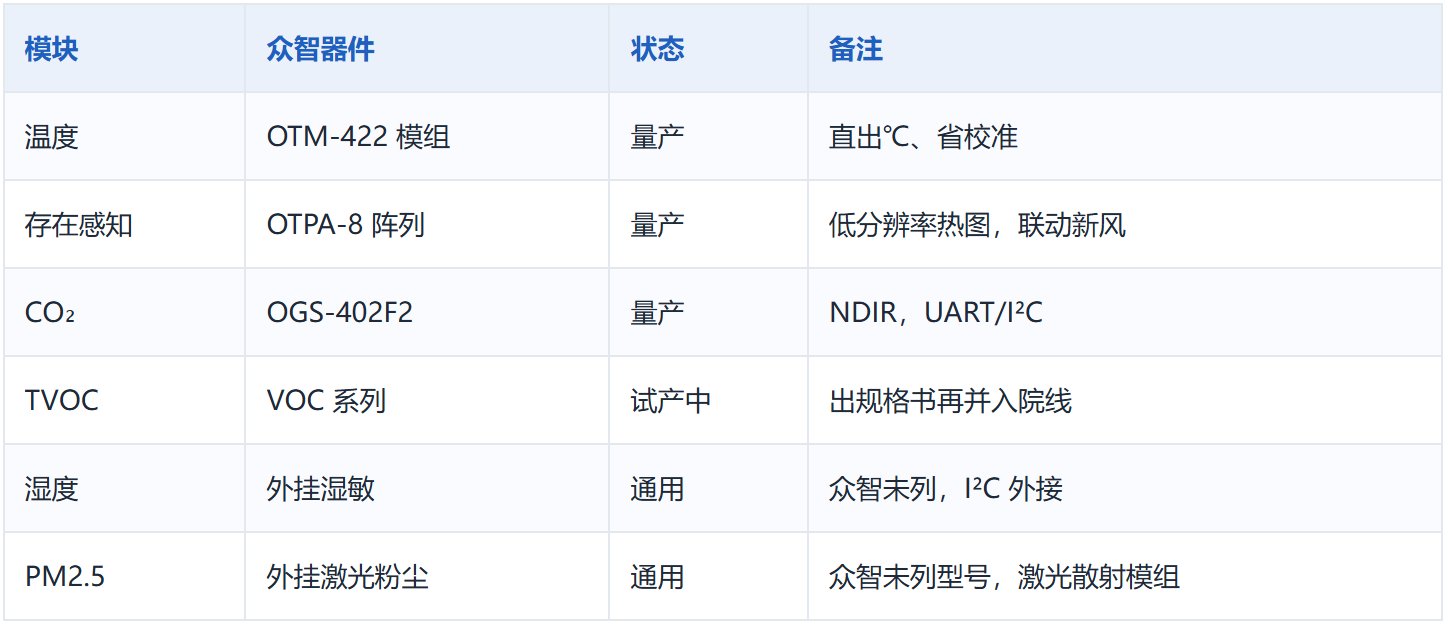

（此处为选型配置清单）

综合当前产品矩阵，众智光电在“红外温度+NDIR气体”组合方案上具备完整的后道处理能力，核心器件均经过100%分选测试，并依托41项专利技术构筑技术壁垒。针对PM2.5与VOC监测维度，现阶段采取外挂通用模组与等待官方规格书发布的策略，相较于盲目等待“全集成传感器套件”，更符合敏捷开发与快速交付的工程逻辑。

室内空气质量监测系统的开发，需摒弃对“单一全能传感器”的技术幻想。现阶段，红外热电堆测温与NDIR气体检测已构成IAQ节点最稳健的硬件基础。通过完善温度补偿算法与人员存在感知联动机制，系统即可实现稳定运行；PM2.5与TVOC模块作为功能扩展项，以外挂或待发布状态纳入供应链规划，可在不夸大技术边界的前提下，确保项目按期交付。后续待VOC传感器规格书正式落地，相关技术架构将作进一步补充。
