安信可LoRa系列模块（Ra-01S）用户评测初体验

电子发烧友 20220520

大家好，最近买了两块Ra-01S模组，该模组基于LoRa技术，感兴趣的可以买两个，我们一起玩起来。

LoRa 是一种基于扩频技术的超远距离无线传输方案。这一方案改变了以往关于传输距离与功耗的折衷考虑方式，为用户提供一种简单的能实现远距离、长电池寿命、大容量的系统，进而扩展传感网络。目前，LoRa 主要在全球免费频段运行，包括433、868、915MHz等。

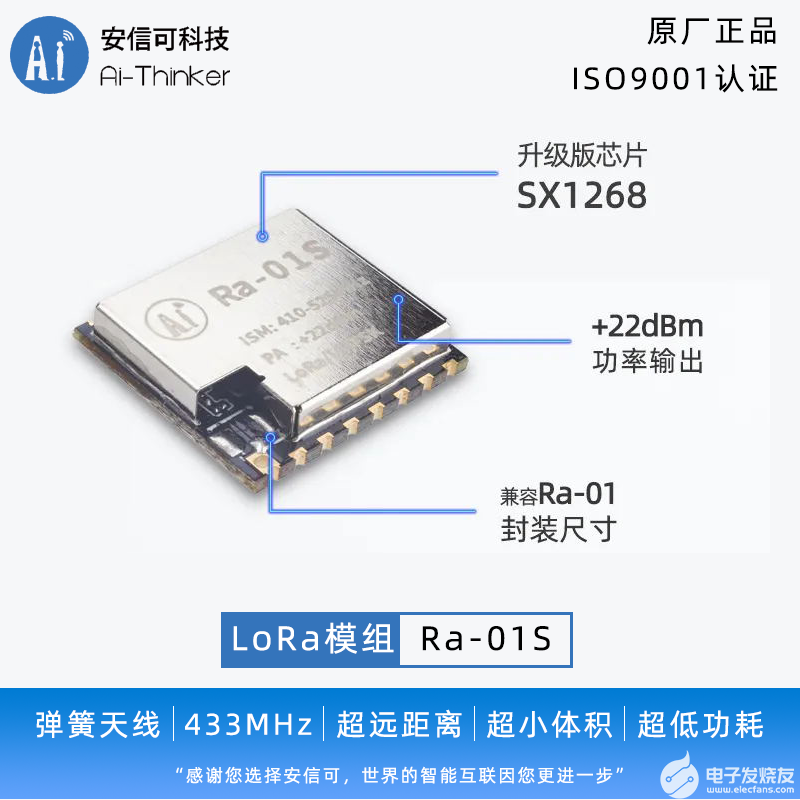

安信可LoRa系列模块（Ra-01S）由安信可科技设计开发。该模组用于超长距离扩频通信，其射频芯片SX1268主要采用LoRa远程调制解调器，用于超长距离扩频通信，抗干扰性强，能够最大限度降低电流消耗。

应用场景

自动抄表
智能家居与安防系统
工业监视与控制
家庭和楼宇自动化
远程灌溉系统
无线传感器数据采集

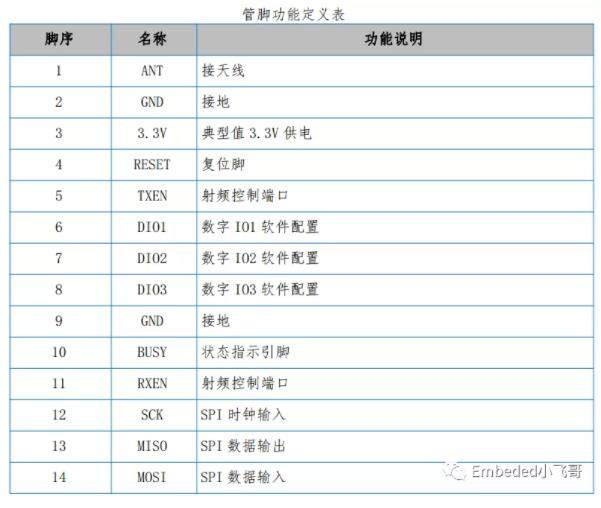

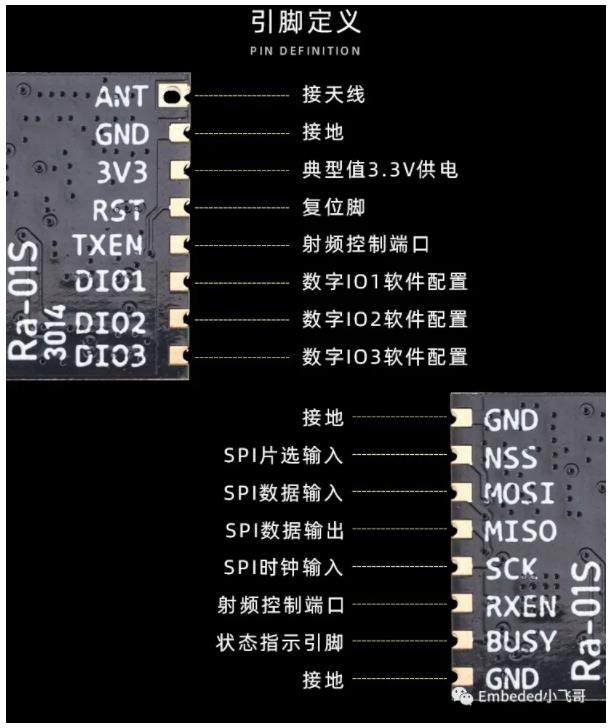

Ra-01S引脚定义

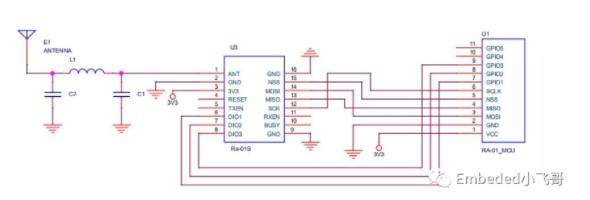

Ra-01S 应用电路

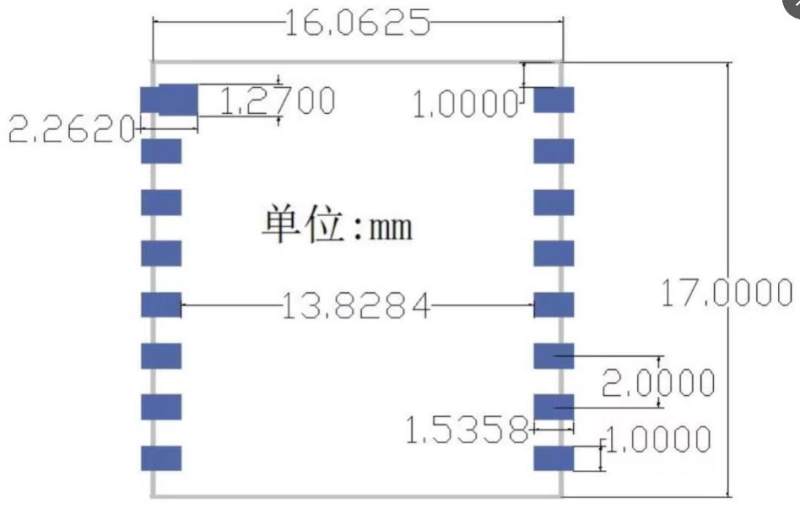

封装尺寸

如果想使用该模组制作PCB板，我们必需先知道该模组的封装尺寸

硬件连接

Ra-01S端	STM32端	备注
3V3	3.3V
GND	GND
RST	PB10
BUSY	PA2
NSS	PA4	SPI1片选
MOSI	PA7	SPI1数据输入
MISO	PA6	SPI1数据输出
SCK	PA5	SPI1时钟输入
其他引脚		悬空即可

官方Demo

官方开发资料

https://docs.ai-thinker.com/%E5%BC%80%E5%8F%91%E8%B5%84%E6%96%99

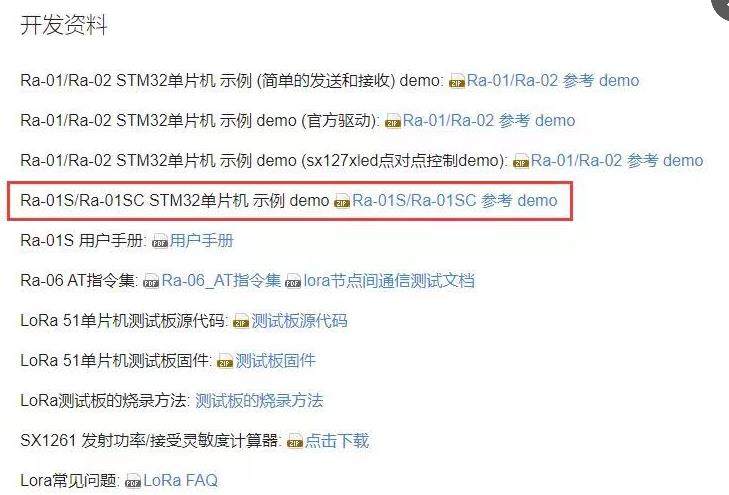

打开上面链接，因为我们的模组型号为：Ra-01S，所以我们下载下图框选的例程：

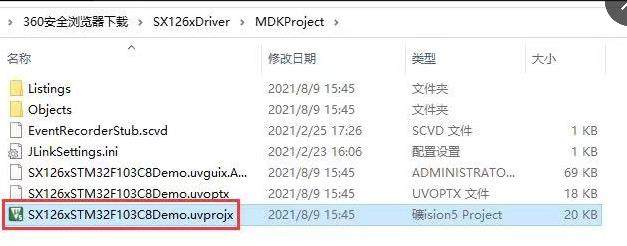

使用Keil软件打开如下工程文件：

修改工程中的BUSY、RST引脚为实际连接的引脚，STM32与Ra-01S通信的接口选择SPI1，供电选择3.3V供电。

因为我们要使用我们公众号自己的核心板进行验证测试，所以将工程配置中的芯片修改为：STM32F103RC。

最后将程序编译下载，打开串口助手，在串口助手中能够正常接收到STM32中打印输出的串口数据，证明，官方Demo运行成功。

移植

官方例程的工程结构跟咱们平时分享的不太一样，为了方便使用，我们将官方Demo移植到我们的工程中，此次移植在最小系统板的例程基础上修改。

拷贝文件

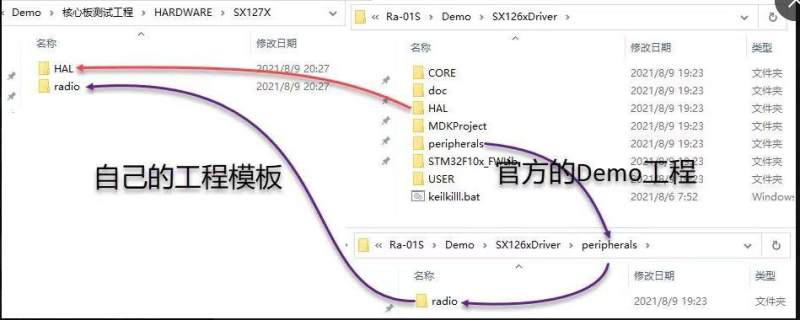

在自己的工程中创建一个新的文件夹SX127X，将官方Demo工程中的HAL文件夹和peripherals文件夹下的radio文件夹拷贝到自己工程的HARDWARE/SX127X文件夹中。

去掉无用文件

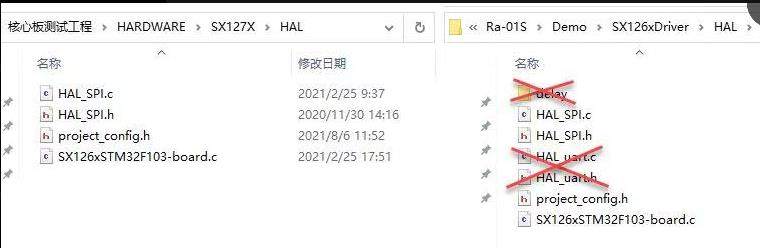

因为咱们的工程中已经有了自己的延时函数还有串口1的驱动文件，所以这里不需要下面的几个文件：

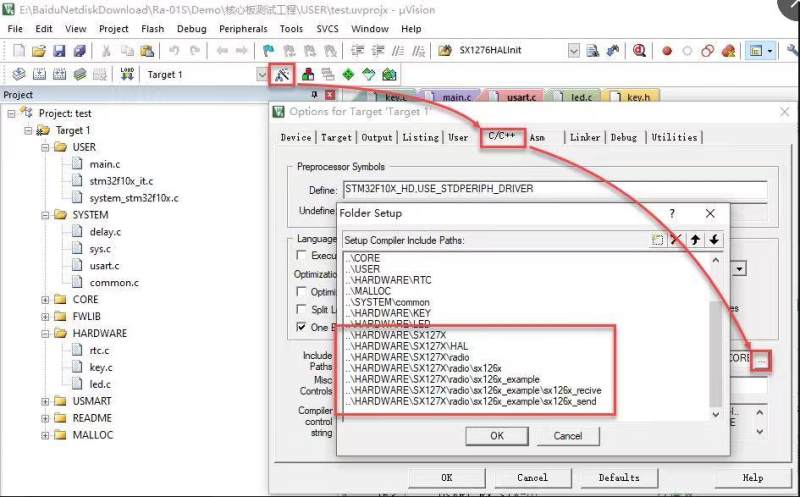

包含路径

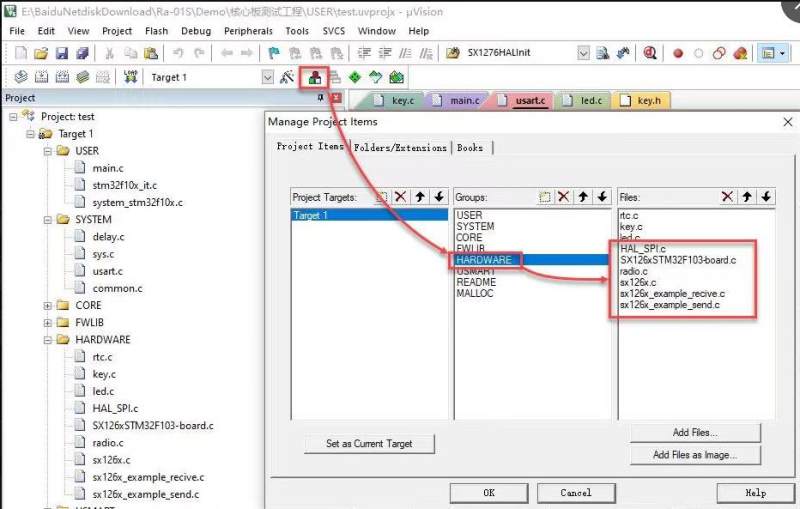

添加文件至工程中

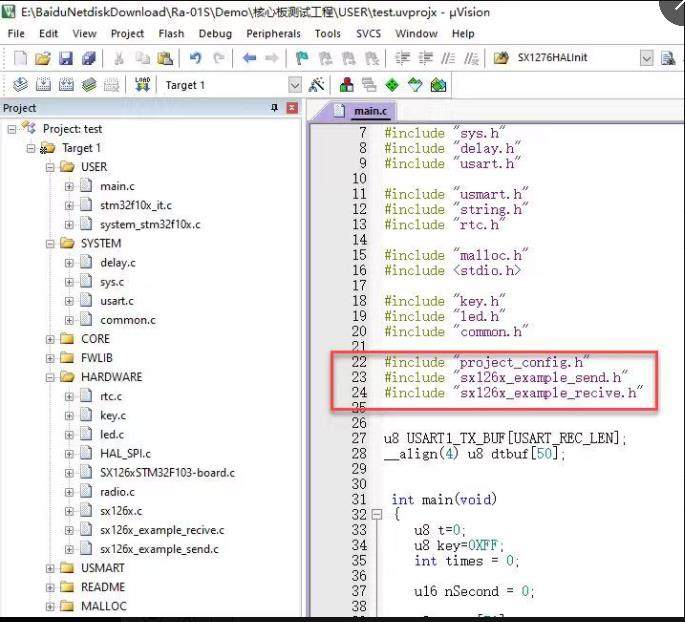

引用头文件

#include"project_config.h"#include"sx126x_example_send.h"#include"sx126x_example_recive.h"

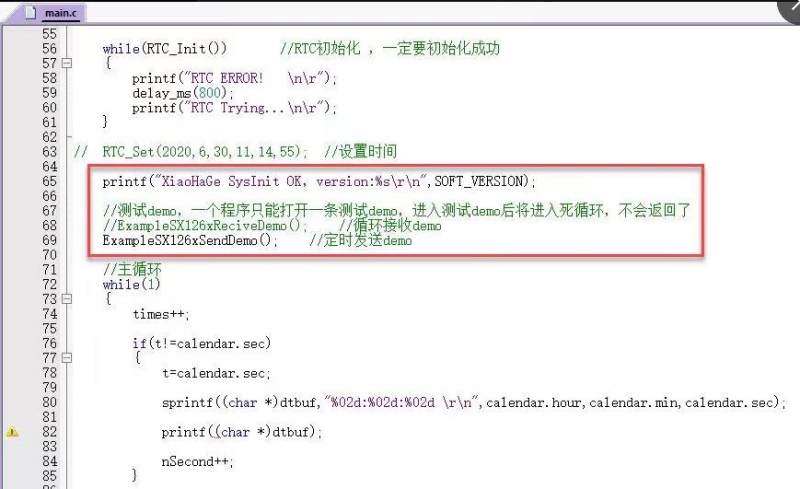

添加测试代码

printf("XiaoHaGeSysInitOK，version:%s\r\n",SOFT_VERSION);//测试demo，一个程序只能打开一条测试demo，进入测试demo后将进入死循环，不会返回了//ExampleSX126xReciveDemo();//循环接收demoExampleSX126xSendDemo();//定时发送demo

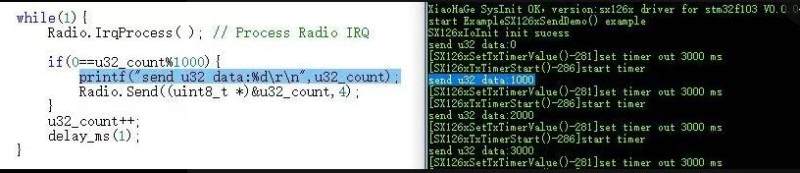

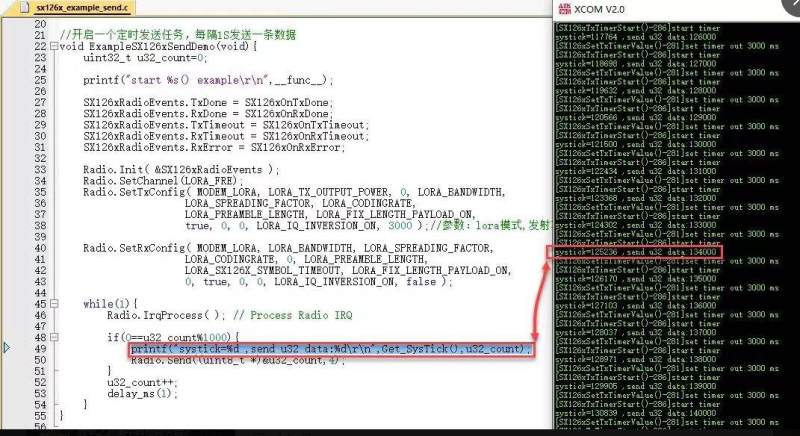

编译下载验证

总结

今天我们先让官方的Demo跑起来，后面我们会自己做一个板子，将Ra-01S模组封装起来，然后结合我们的最小系统板制作一个远程控制，如果大家对这个LoRa模组的使用感兴趣的话，请持续关注哈。
