一文详解无线充电的工作原理
无线充电的工作原理
无线充电的主要优点是可以摆脱充电线缆的束缚，可以随用随充，对于电动牙刷来讲，也是考虑防水以及防尘的考虑。因为电动牙刷使用的环境属于潮湿环境，长时间在这种环境下使用容易造成充电接口的氧化。当然无线充电也有缺点，它的工作效率比起有线来讲是要低一些的。无线充电与有线充电的主要区别在于电能传输的介质，有线充电是通过电缆，无线充电则是将电能转换成其他能量进行传输，再通过转换还原成电能，这个中间能量就是磁场。
无线充电的工作原理实际上无线电广播有相似之处，两者都是将电信号变成磁信号传输，接收部分再将磁信号转成电信号。不同的是无线电广播接收信号的强度并不需要太大，因为其本身还可以通过有源放大部分将信号进行放大，而无线充电有所不同，它接收的就是电能，利用的也是电能，这是实实在在的能量。所以无线充电就需要考虑传输的效率问题，以及传输距离

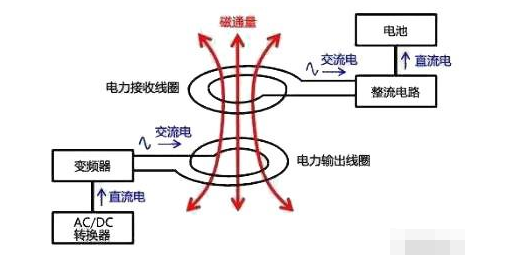

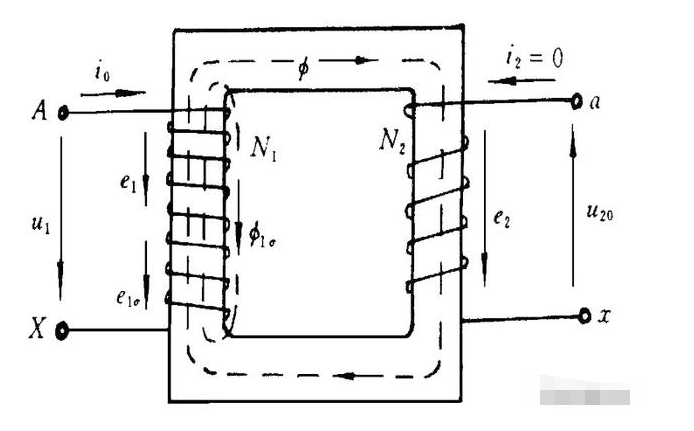

无线充电的能量传输就像变压器一样，固定不变的磁场是无法感应出电压的，想要通过磁场感应出电压，就需要交变磁场。能够引起交变磁场的电压，可以是交流电也可以是脉动直流。对于工频变压器来讲，由于输入的工频交流电压，这就不需要电路变换了，就可以直接由次级感应出电压，但是无线充电输入的是直流电压，就需要一部分电路将这个电压变成脉动直流，由于频率的高低会影响传输效率，所以就需要变成高频的脉动直流，这一点实际上与开关电源的工作过程是一样的。输入的直流电压经过振荡电路的控制，驱动开关管之后，就会把直流电变成脉动直流电，输入到发射线圈中，接收线圈感应出电能之后经过整流、滤波以及稳压等过程，输出合适的直流电压给手机等电器充电。发射线圈相当于变压器的初级，而接收线圈相当于变压器的次级。由于无线充电的能量传输并没有良好的磁通介质，所以它相当于一个松耦合变压器。
