磁栅与光栅实用性对比
光栅尺：利用光的干涉和衍射原理制作而成的传感器。当两块栅距相同的光栅叠放在一起，同时让线纹构成一微小角度，这时在平行光照射下，与刻线垂直方向上就能看到对称分布的明暗相间的条纹，称为莫尔条纹，因此莫尔条纹是光的衍射和干涉作用的总效果。
传统的光栅尺码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性及精度可以达到普通标准、一般要求，但容易碎。金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃码盘差一个数量级。塑料码盘是经济型的，其成本低，精度和耐高温达不到高要求。光栅尺以精度见长，量程在长度0---3米范围性价比有明显优势，应用如金属切削机床、线切割、电火花、测量光学投影仪等等。因光栅尺生产工艺的原因，若测量长度超过5米，生产制造将很困难（两块玻璃尺要45°斜角对接以增加长度，用于玻璃尺镀铬机空间有限），价格会很贵。同等情况下进口光栅对工作环境的要求很高。
磁栅尺：利用磁极的原理制作而成的传感器。基尺是被均匀磁化的钢带。S和N极均匀间隔排列在钢带上，通过读数头读取S，N极的变化来记数。
而磁栅尺采用磁电式设计，通过磁感应器件、利用磁场的变化来产生和提供转子的绝对位置，利用磁器件代替了传统的码盘，弥补了光电编码器的这一些缺陷，更具抗震、耐腐蚀、耐污染、性能可靠高、结构更简单。
磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。磁栅尺的量程可达30米。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。
磁栅尺优点：
1、专利录磁——3行N/S磁波，向量方式检测旋转磁波边界——角度，消除了传统的脉冲式强弱模糊磁界检测。
2、与光栅尺对比相对较耐用、适应环境宽、免维护。
3、针对恶劣加工环境具有超强的自身保护功能
4、应用广泛及高端，磁栅尺读数头已应用于各行业各种设备。

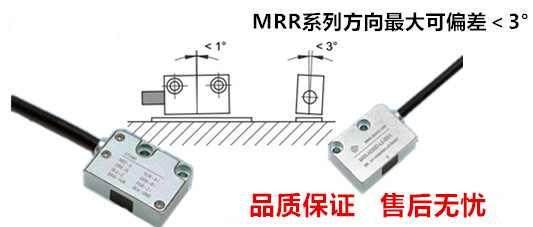

磁栅尺MRR系列应用3C/非标电子设备行业，玻璃设备行业，钣金机械行业以及金属加工行业等，应用的设备有：直线电机，半导体，液晶、折弯机，油压机，数控机床等等。
