意法半导体推出适合高启动电流应用的单通道负载开关

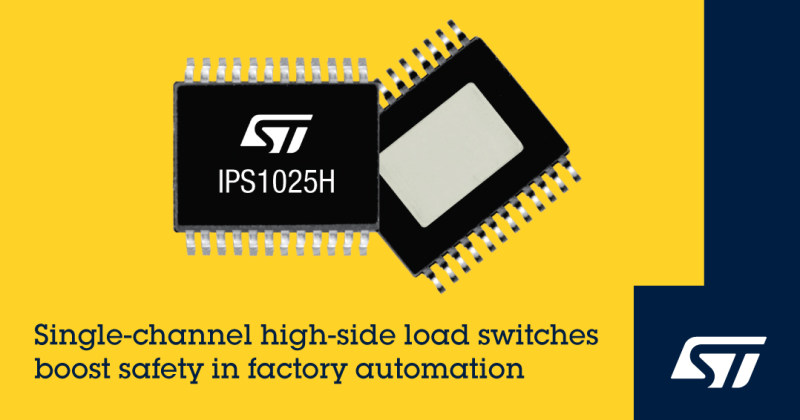

意法半导体近日发布了IPS1025H 和IPS1025H-32单通道可编程高边开关。这两款开关内置欠压保护、过压保护、过载保护、过热保护功能，能够智能驱动高启动电流的容性负责、阻性负责或感性负载。
本文引用地址：http://www.eepw.com.cn/article/202205/434568.htmIPS1025H和IPS1025H-32的不同之处在于内部可编程限流大小。IPS1025H的限流值是2.5A，而 IPS1025H-32则限流5.7A。除了主限流之外，每个开关还有一个用户可编程的辅助限流功能，用于处理初始启动电流很大的容性负载。限流值和持续时间是用外部电阻和电容来设置具体数值。
这两款器件尺寸紧凑，支持8V 到 60V 宽压电源，输入引脚最大耐压 65V，能够在工业应用中进行可靠性工作。IPS1025H 的典型用途包括驱动 PLC 模块控制的负载，以及用于设计 I/O 外围设备和 CNC 机器等工厂自动化设备。IPS1025H-32的最大限流值更高，非常适合驱动自动售货机等设备的单向电机。
因为导通电阻Rds(on)很低(在TJ = 125 °C时，≤ 25 mΩ)，这两款高集成度的MOSFET开关具有高能效和低热耗散功率，单脉冲雪崩能量在 2A 时大于 1J，提高了处理感性负载时的可靠性。片上集成的有源钳位电路具有快速退磁功能。
意法半导体新推出的可编程开关具有全面的保护诊断功能，可通过处理欠压、过压、过载、短路、接地或电源轨断开等事件来提高芯片的安全性和可靠性。该开关用单独的故障信号指示过载和结过热事件，还增加了一个外壳过热保护温度传感器。这些开关符合 IEC 61000-4-2 ESD、IEC 61000-4-4 和 IEC 61000-4-5 的 ESD、快速瞬变和浪涌抗扰度规范。
意法半导体还为开发者快速评估开关功能提供演示板和软件，其中包括可与 STM32 Nucleo 开发板配合使用的X-NUCLEO-OUT05A1 和X-NUCLEO-OUT06A1数字输出扩展板，以及与扩展 STM32 功能的X-CUBE-OUT5 软件包相关的驱动软件。意法半导体还提供图形用户界面软件 (STSW-IFAPGUI) 的源代码，帮助用户在桌面上实现完整的工业自动化环境。
IPS1025H 和 IPS1025H-32现已投产，采用 PowerSSO-24封装。
