沪力推水电气三表集抄：GPRS模块和霍尔传感器应用渐广
上海计量部门从2016年开始，在该市全面推进居民小区电、水、气计量表数据的一体化采集，即“三表集抄”。利用原有的1000万户智能电表及用电信息采集系统，“三表集抄”通过在每个用户单元电表箱内加装接口协议转换器，将不同通信接口的智能水、气表数据采集后，传送到后台服务器。

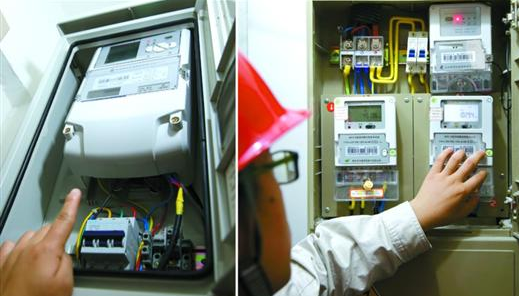

2016年4月，上海一台用气数据采集器被装入电表箱，可通过数据线与国家电网远程抄表终端相连。左图：可将水、电、气数据传至后台的采集集中器；右图：工作人员检查电表。图片源自新华社
其中，用电信息采集系统是一个收集汇总并且发送数据的终端。它收到智能电表记录的用户用电数据后，通过CDMA或者GPRS模块网络，实现集中器与抄表中心之间的远程数据传输。

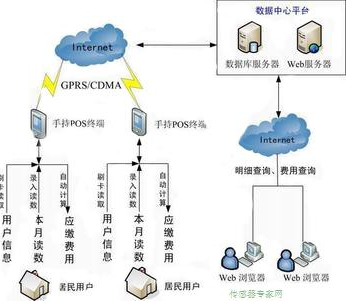

智能远程抄表终端结构示意图。
例如，作为这类远程抄表系统必不可少的自动读表系统AMR，便是一种通过控制室的计算机来连接数字读表器。AMR内置有GSM或GPRS模块，可提供一个方便整合的无线通讯系统，能将前端数据快速传入控制中心，方便测量、分析、收集用户能量使用状况。
总体来说，实现远程抄表系统避免了抄表员入户的尴尬，方便抄表员对用电客户的用电情况、安全情况实行远程抄表、远程监控。同时，还能及时提醒客户注意用电安全。据了解，为加快三表集抄的覆盖面，上海将力争到2017年实现20万户家庭的气表远程采集，2020年达到200万户。上海供水企业则表示，将在试点区域的新建住宅，逐步采用带有数据采集功能的智能水表。
延伸阅读：霍尔传感器在智能电、气表上的应用

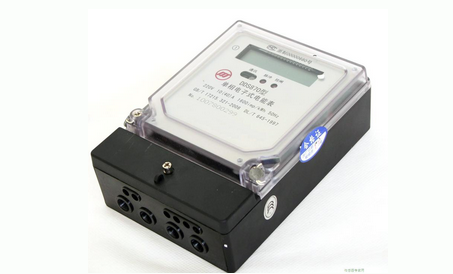

智能电网改造终端设备电能表，资料图
随着互联网、物联网等信息技术的发展，推动城市公共基础设施管理智能化、打造更加便民的公用事业计费和缴费体系是大势所趋。

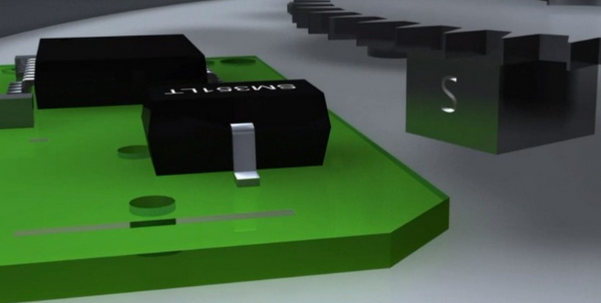

燃气表内部磁块及霍尔传感器安装示意图。
目前，作为智能电、燃网改造的终端设备，智能燃气表内部一般会利用霍尔传感器，采用了霍尔效应机电转变方式，获取燃气表传动齿轮转动值。随后，进过分析齿轮转动速度与电、燃气流量关系，就能测得燃气使用量。
此外，智能电、气表通常内部也会通过加装霍尔传感器的方法，来对外部磁场进行检测。当盗电、盗气情况发生时，就能触发报警装置，避免造成严重损失。
