奇石乐推出全球首台陶瓷多分力测力仪
一直以来，瑞士奇石乐（Kistler）公司是压电测量技术的创始者，并在压力、力、扭矩和加速度等动态测量技术领域处于行业领先地位。2020年1月，奇石乐全新推出了一款9236A压电式多分力测力仪，该新品专为测量卫星测试中的微振动而设计。

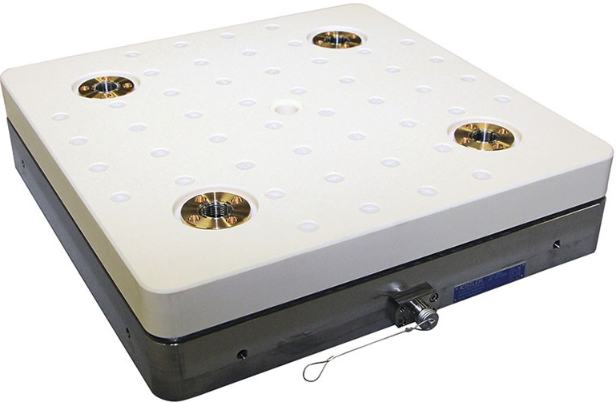

9236A压电式多分力测力仪，图自Kistler官网
据悉，该产品采用陶瓷顶板取代钢制顶板，拥有更出色的固有频率，其微振动频率测量带宽较传统传感器提高了40%，能够捕捉到高频率小力中的极小动态力的变化。9236A测力仪的面世，标志对地观测领域向前迈出了重要一步。
人们早已对谷歌地图提供的高清图像司空见惯，但想要保证高清图像的质量，就必须消除或减少可能导致图像模糊的微振动。微振动由极小的加速度形成。压电式力传感器和测力仪由于固有频率较高，已被广泛用于与测量微振动和追踪微振动成因的理想测量工具。
图自Kistler官网
微振动测量面临新挑战
人们对卫星拍摄地面图像的精度要求不断提高，因此，高分辨率摄像头的使用势在必行。但分辨率越高，摄像头就越容易受到微振动的影响。
解决这一问题有两种途径：一是使用固有频率更高的测力仪，从而更轻松地分离高频率微振动；二是部署大型测力仪，对分系统和小型卫星进行完整测量。压电式测力仪支持静态预载，并能以高分辨率测量六向动态力和力矩。传统测力仪采用钢制顶板，测力仪越大，顶板越沉，质量越大。然而，质量越大意味着固有频率越低，不论多么精确的传感器都无法抵消其影响。
因此，除非在顶板材料上另辟蹊径，否则传统测力仪的固有频率显然已达到极限。
图自Kistler官网
突破压电式测力仪测量极限
针对这项挑战，奇石乐提出了全新的解决办法，即用陶瓷代替钢材料制作测力仪顶板。奇石乐开发人员克服了陶瓷材料的脆性问题，终于开发出一套具有显著优势的完美解决方案：新型测力仪刚性更强，重量更轻，固有频率达到2.6kHz（比传统钢制顶板测力仪高40%）。
据了解，全新的陶瓷顶板测力仪尺寸不变，仍是260 x 260毫米。得益于上述诸多优势，新型测力仪的测量范围扩大到-500N到500N，突破了此前的极限。
